指針邵氏硬度計使用說明書
一、 性能簡介
指針邵氏硬度計廣泛應用于硫化橡膠、塑料制品的硬度測試。具有結構簡單、使用方便、型小體輕、讀數直觀等特點，可以隨身攜帶手持測量，也可以裝置在配套生產的同型號邵氏硬度計測試支架上進行定荷測試。符合標準DIN53505，ASTM D2240 ISO/R868，JIS R7215。
二、 類型外觀

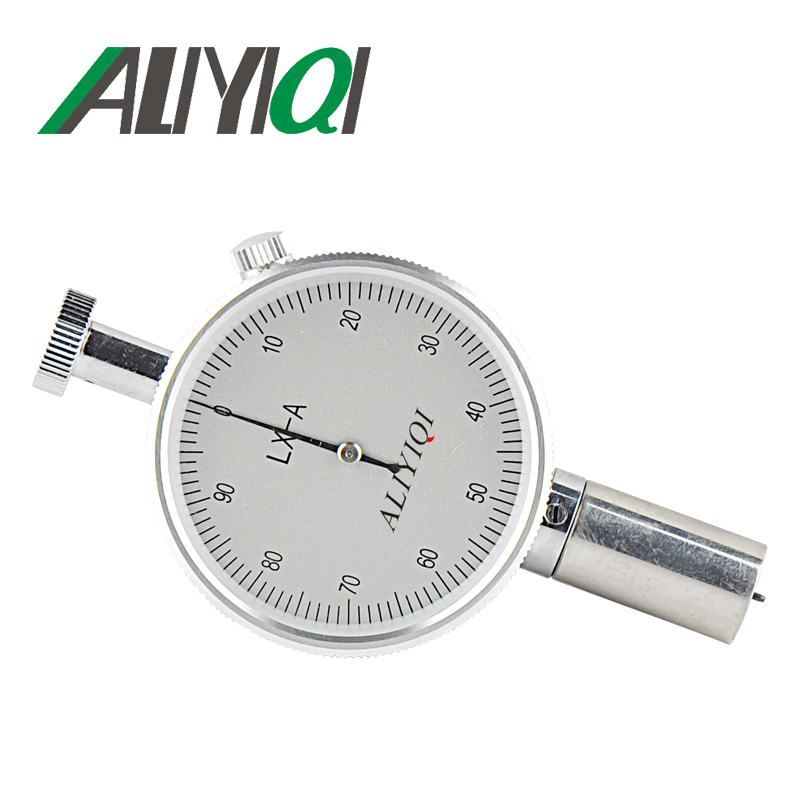

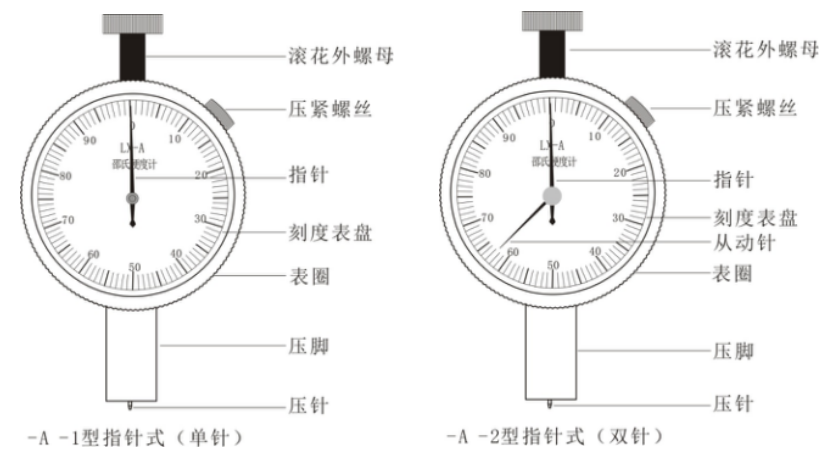

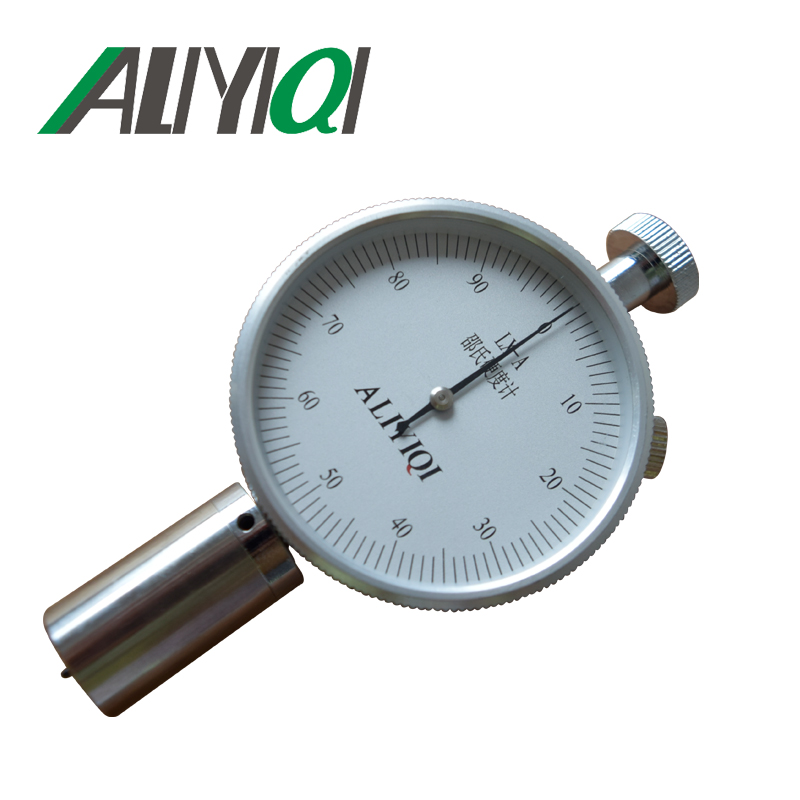

A指針邵氏硬度計：

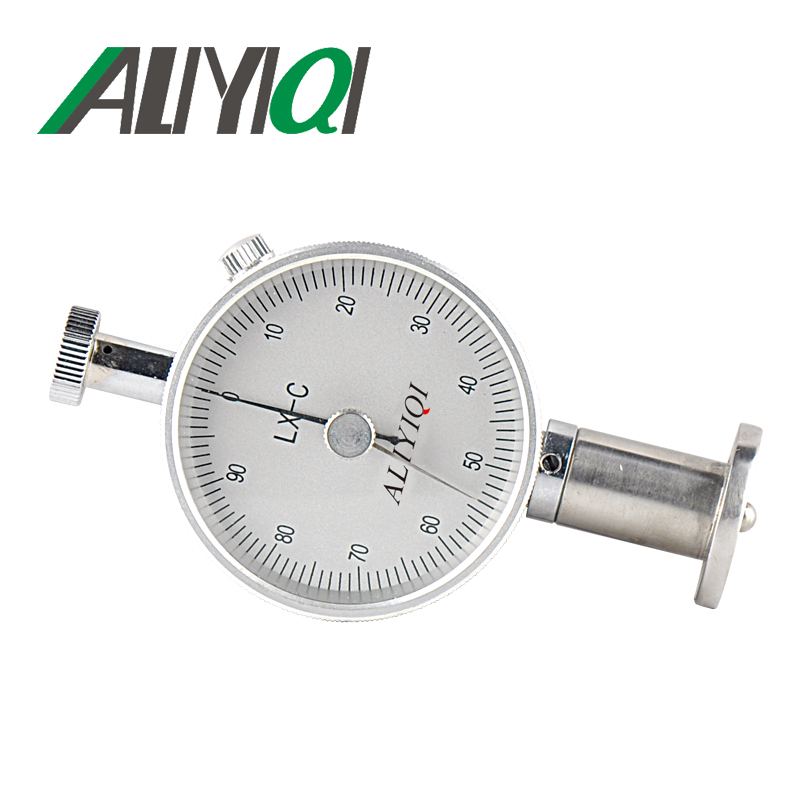

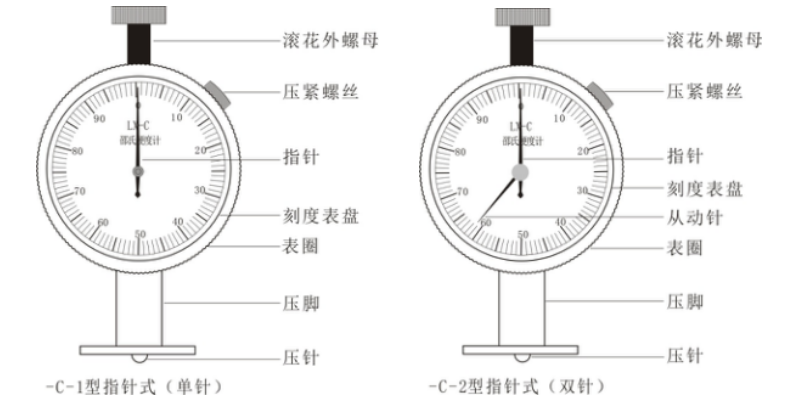

C指針邵氏硬度計：

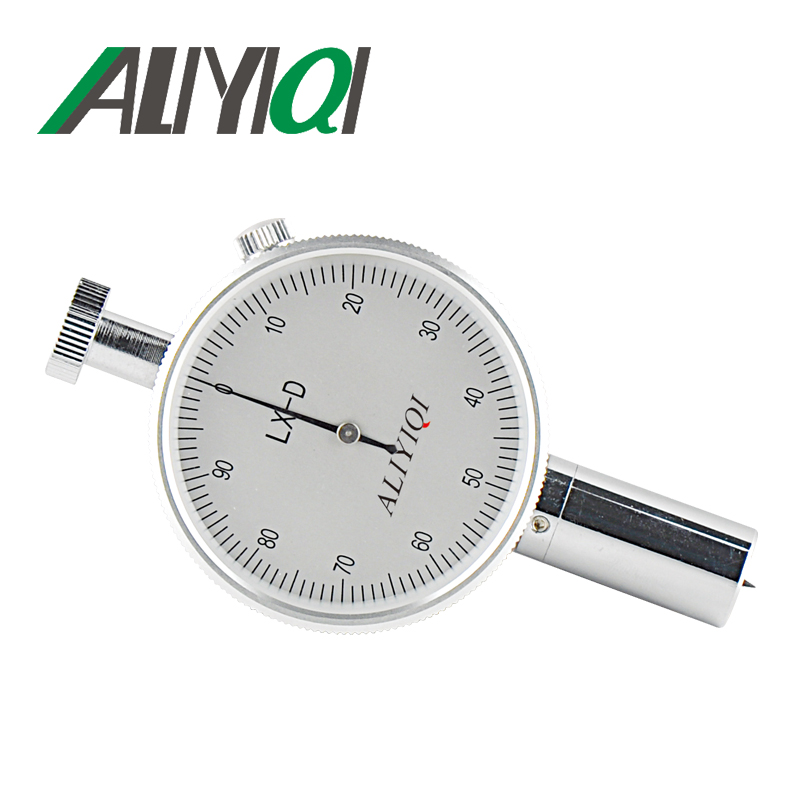

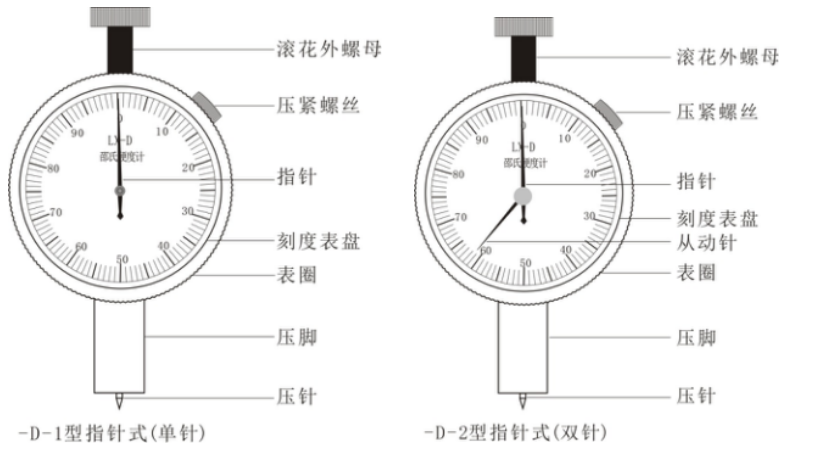

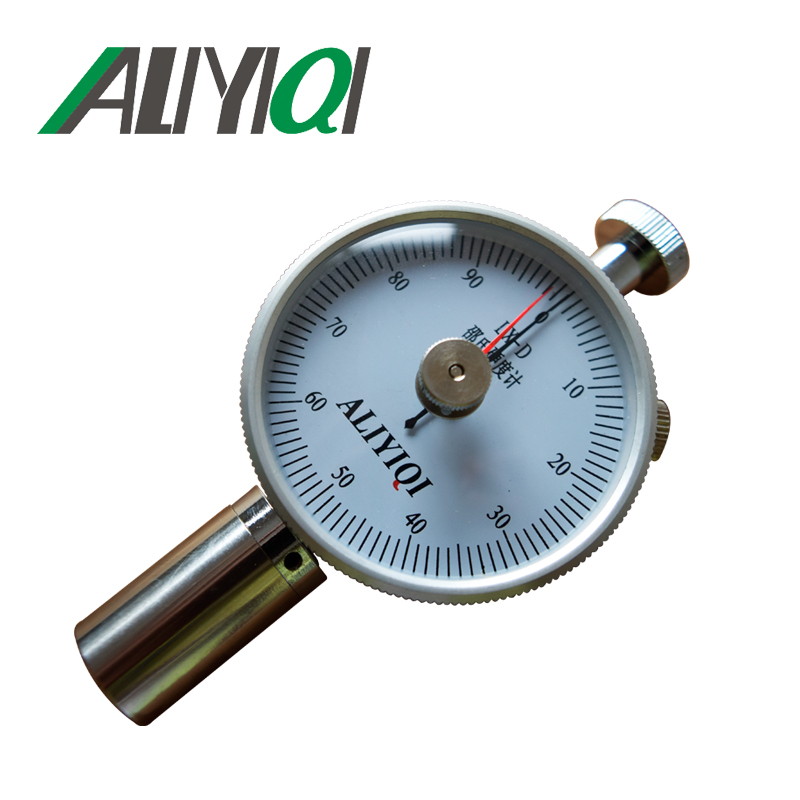

D指針邵氏硬度計：
三、概述
指針邵氏硬度計有A型、C型、D型三種形式。
A型一般適用于橡膠、合成橡膠、多元脂、氈、皮革、蠟等低中硬度材料硬度的測試。
C型適用于壓縮率為50％、應力0.049MPa以上的一些采用橡膠并用、塑料中含有發泡劑制成的類似鞋用微孔材料硬度的測試。
D型一般適用于硬橡膠、硬樹脂、有機玻璃、印刷板、地板材料、保齡球等高硬度材料硬度的測試。
本硬度計執行GB/T531-99、GB2411-80、HG/T2489-93、JJG304-2003、GBT 531.1-2008有關規定。
四、主要參數
刻度盤值：0-100度
壓針行程：0-2.5mm
壓針端部壓力：A型、C型0.55N-8.05N
D型0-44.5N
五、使用方法
把試樣放置在堅固的平面上，手持硬度計且硬度計面板與操作人處于直視的角度，且壓針距離被測試樣表面至少12mm。將硬度計平穩地壓入試樣，直至壓腳和試樣完全接觸，壓腳與被測試樣完全接觸1S內讀數。每一個試樣測試不得少于5次，且每個測試點相距至少6mm。測試完畢，取其平均值（微孔材料測點相距至少15mm）。為穩定測試條件，提高測試精度，應將硬度計安裝在與其型號配套的邵氏硬度計測試架上進行測試。（注意：雙針邵氏硬度計無需1S內讀數，雙針邵氏硬度計測試后，從動針會停留在此次測試的數值刻度上，直至擰動壓緊螺絲使之回歸零位。）
六、使用須知
硬度計的指針在自由狀態下應指向零位，如果指針微量偏離零位，可以旋松右上角的壓緊螺絲，轉動表圈，使硬度計指針對準零位。
將硬度計壓在平板上，壓針端面與壓腳底面嚴密接觸，此時指針應處于100±1度范圍。若指針沒有處于100±1度時，硬度計不能使用。
與配套生產的邵氏硬度計測試支架配合使用方法：將硬度計頭部的滾花外螺母取下，將其安裝在測試支架對應位置。手持手柄向下加壓，硬度計在砝碼重力的作用下，其壓腳與測試支架上的測量平臺接觸，此時硬度計的指針應處于100±1度。如果指針沒有處于100±1度時，應調節測試支架的兩個調節手輪，使硬度計壓腳與測量平臺完全接觸。經調試后，如果硬度計數值仍不符合標準，則不可以使用，最好送廠方調整為宜。
檢驗D型硬度計的零位時，必須使用堅硬的專用量塊來測試。如果直接使用玻璃板來檢驗，則硬度計壓針會壓損玻璃板表面，使得檢驗數值不精確。具體操作方法見專用量塊使用說明書。
橡膠試樣應按GB/T631-99的要求備制，塑料試樣應按GB2411-80的要求備制，橡膠微孔材料的試樣應按GB2489-93的要求備制。
如果條件允許，橡膠試樣在測試前應按GB/T2941、GB/T2918的規定在實驗室標準溫度下進行調節后再做測試。當試樣用A型硬度計測試時，如果測量值超過90度，則推薦使用D型硬度計進行測試；當試樣用D型硬度計測試時，如果測量值低于20度，則推薦使用A型硬度計進行測試；當使用A型硬度計對試樣進行測試時，其最終測量如果值低于10度，則其測量結果不準確。
硬度計使用完畢后，應擦拭干凈裝入儀器盒，放置干燥處，防止受潮。測試支架應經?？粒⑼可倭糠冷P油，以防生銹，此外應在活動部位加注20號機油。硬度計應按JJG304-89規定，定期送檢。
在用戶遵守產品保管使用條件下，從購買日起6個月內如屬產品制造上的原因而不能正常工作，我公司負責免費為用戶修理調換。
