AZSH手持式張力計

AZSH手持?jǐn)?shù)顯張力計使用說明書

一、概述

1.1 主要用途及適用范圍

    手持?jǐn)?shù)顯張力計是一種手提式電子數字測量?jī)x器，可以測量絲狀、線狀材料的張力，廣泛應用于電線電纜、紡織化纖、金屬線、碳纖維等行業。能精確地測量張力及系統地處理數據。

1.2 產品特點

1.2.1  實時、保持、峰值三種工作模式任意切換。

1.2.2 cN、gf、OZ、Kgf、N、lb六種單位可設定。

1.2.3 精度為滿量程的2.5%。

1.2.4 可精確測量10種不同材料的張力。

1.2.5  帶USB通訊功能。

1.2.6 具有厚度調整功能。

1.2.7 存儲方便，可存儲41組數據。

二、產品型號規格

型號	AZSH-200	AZSH-500	AZSH-1000	AZSH-2000	AZSH-2500	AZSH-5000	AZSH-10K
張力范圍	4~200.0（cN）	10~500.0（cN）	20~1000（cN）	40~2000（cN）	50~2500（cN）	100~5000（cN）	2.00~10.00daN
*測量頭寬度	65	65	65	65	116	116	116
**標定材料 紡織品 PA單絲	φ0.12mm	φ0.12~0.20mm	φ0.20~0.40mm	φ0.40~0.70mm	φ0.40~0.70mm	φ0.60~1.20mm	φ0.80~1.40mm
尺寸	270*118*55
凈重	約640g
電源	3.7V鋰電池*2

說明：

*：根據型號不同，導線架的寬度和兩個導向輪外側間的距離也有所不同。

**：本公司標定材料適用于95%的張力測量。PA=聚酰胺單絲，如果被測材質的直徑、硬度、形狀等與本公司的標定材料有較大差別時，建議客戶提供5米長的被測材料進行標定。

國際張力單位：

1CN=1.02g=0.01N；

1daN=1.02kg=10N。

三、產品整體結構

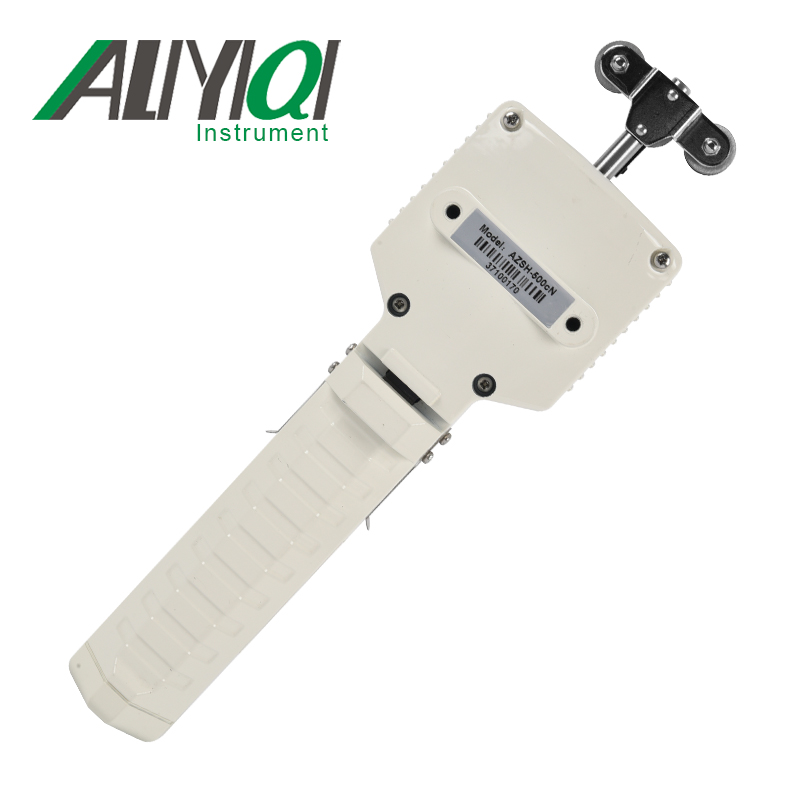

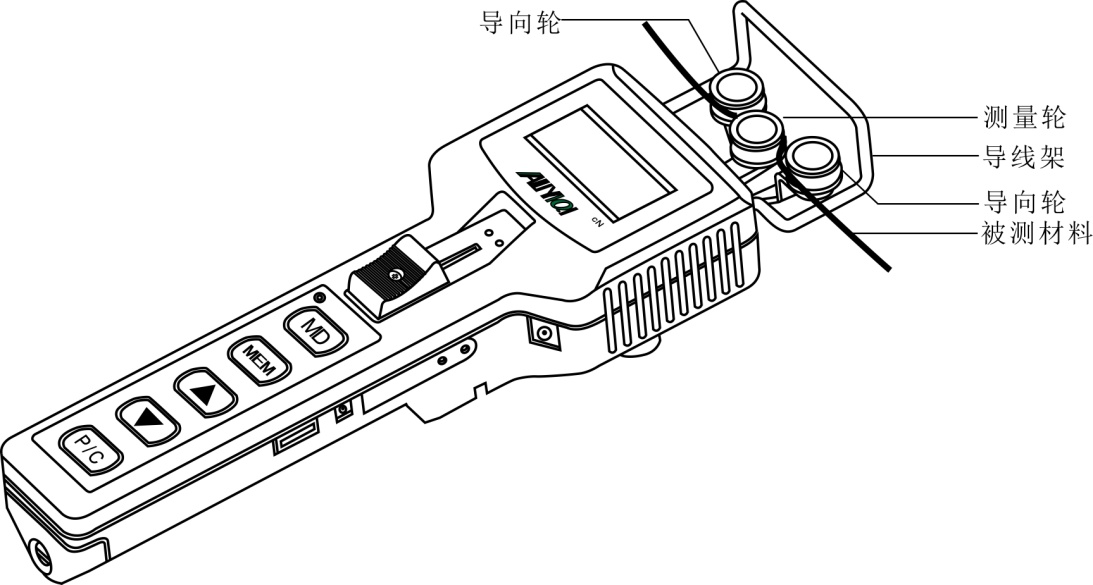

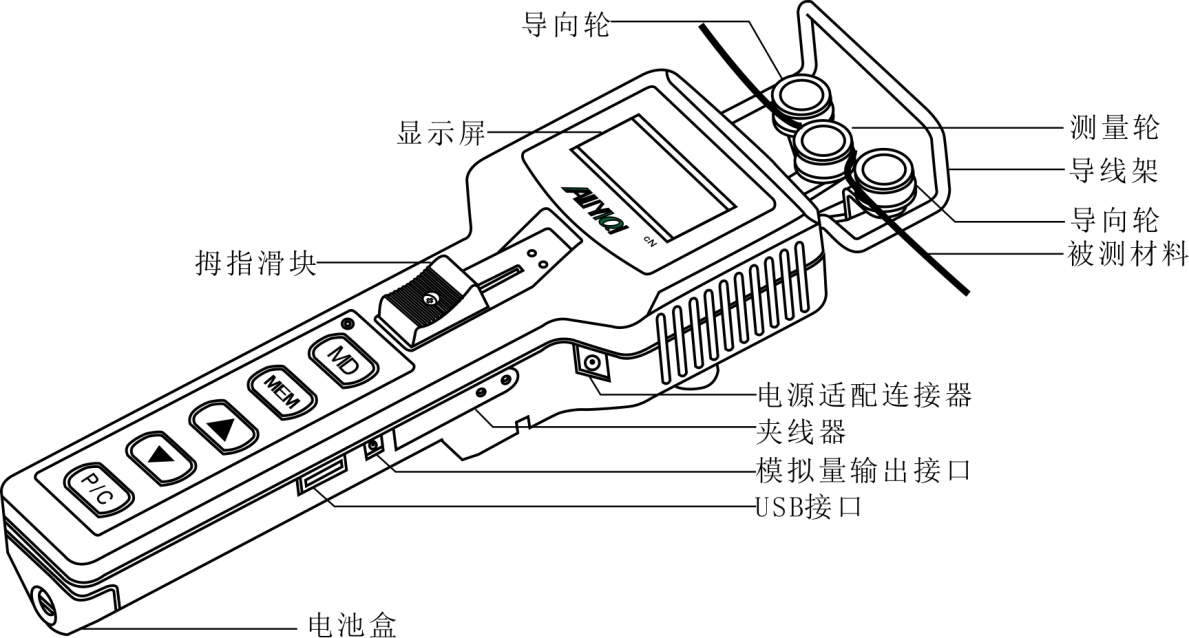

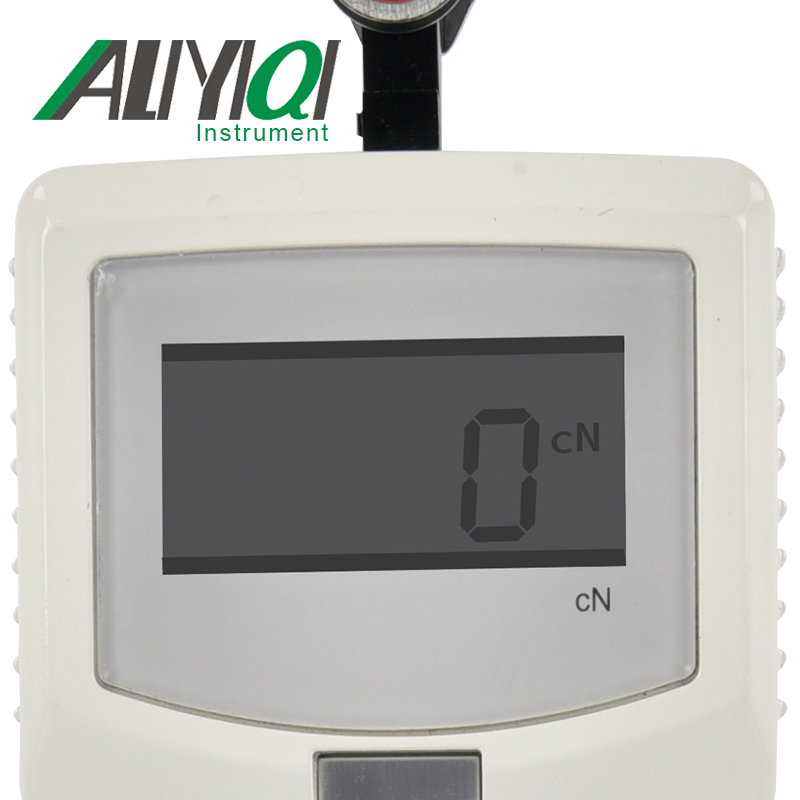

3.1 外型結構

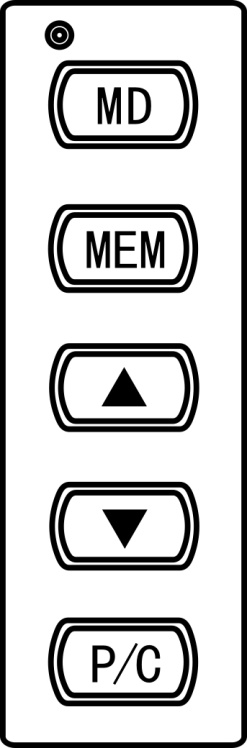

3.2 按鍵說明

3.2.1 “MD”鍵：操作模式選擇/設置界面選項/退出。在測量界面下，按此鍵可切換實時模式（屏幕無字符顯示）、HOLD（保持模式）、PEAK（峰值模式）；在實時模式下，長按“MD”鍵3秒，可進入設置項界面；在任意界面按“MD”鍵均可退出返回到測量界面。

3.2.2 “MEM”鍵：保存數據/查看保存數據。在“PEAK”模式下，短按“MEM”鍵可保存力值，如果持續短按“MEM”鍵會一直保存當下的力值；在實時模式下，短按“MEM”鍵可進入到查看數據界面；在“HOLD”模式下，第一次短按“MEM”鍵開始保存數據，第二次短按“MEM”鍵表示數據已保存成功；在設置項界面，按“MEM”鍵可查看下一個設置項。

3.2.3 “P/C”鍵：開關機/置零鍵/刪除鍵。長按“P/C” 鍵3秒可開/關機；在實時和峰值模式下短按“P/C” 鍵力值清零；在查看數據界面，短按“P/C”鍵可刪除當前力值。

四、菜單功能簡介

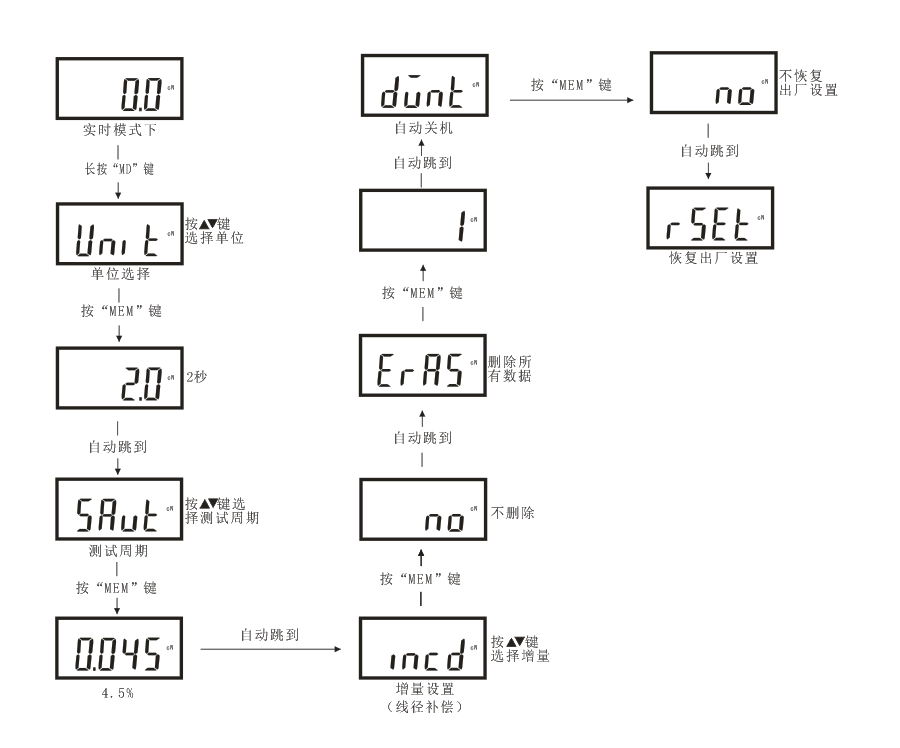

4.1 系統功能設置

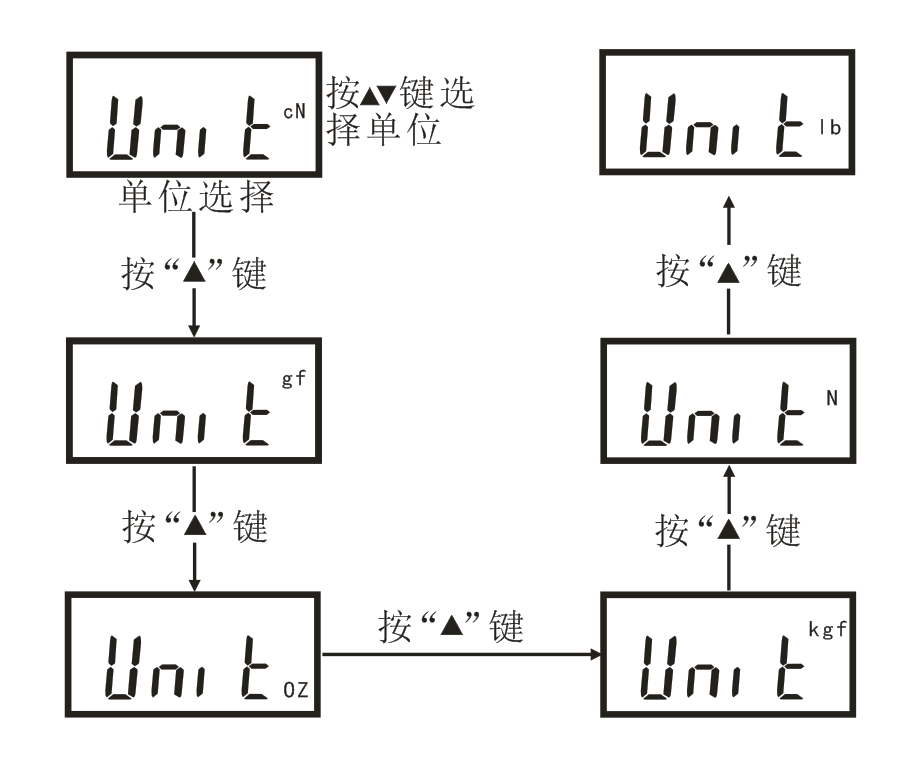

4.2 單位選擇

4.3 測試周期

    單位為秒，針對“HOLD”模式。例如選擇“1.4”秒，在“HOLD”模式下施加力時，儀器顯示屏每過1.4秒會閃現一組數據并自動保存，且每一組數據里面都含有最大值、最小值、平均值。

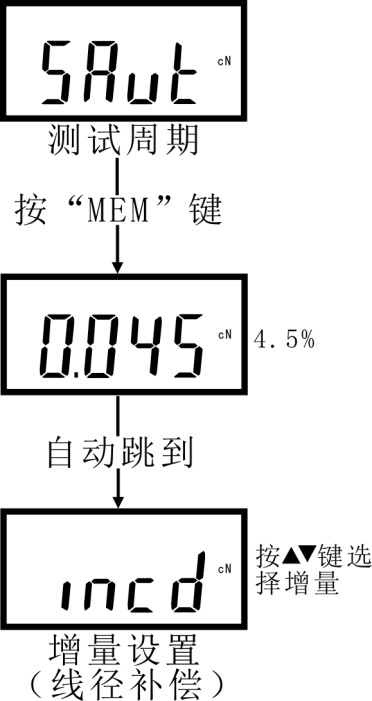

4.4 線徑補償（增量設置）

    單位為“%”，例如滿量程是50N，測試出來結果為48N，那么精度為4%，此時可以選一個合適的補償，例如0.045（4.5%）來減少誤差。

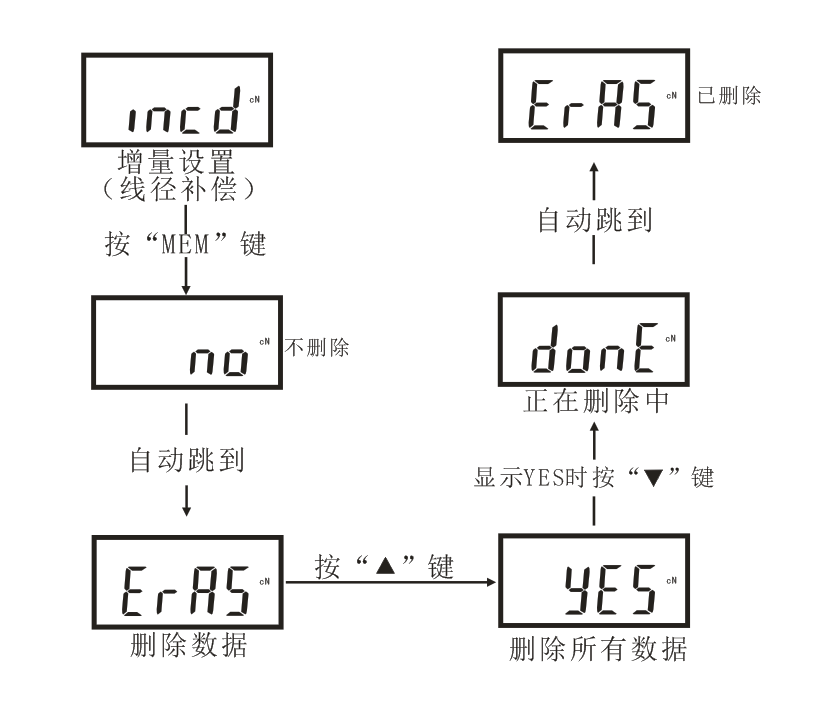

4.5 清空數據

    刪除儀器內存儲的所有數據。 “YES”為全部刪除，顯示“YES”時按“”鍵選擇確認刪除數據。按“MD”直接退出不刪除數據。如下圖所示：

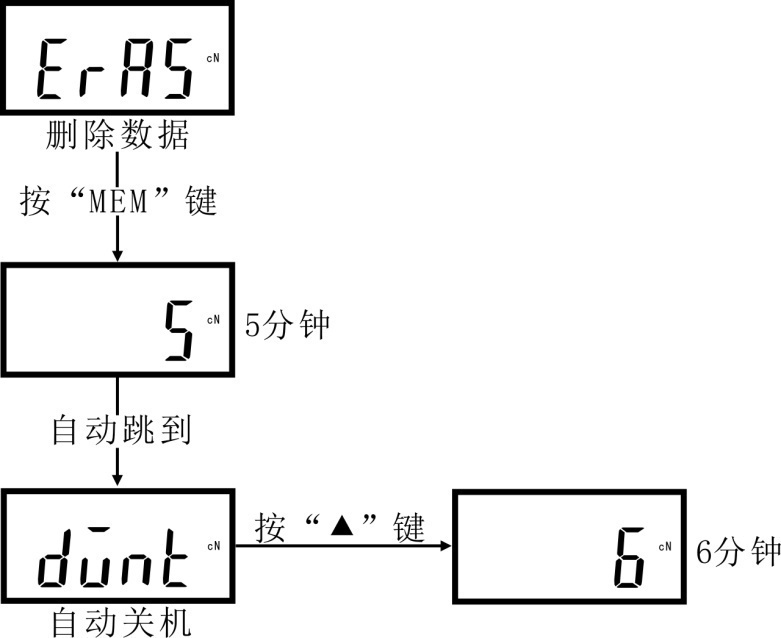

4.6 自動關機時間

    可設置0-15分鐘儀器無操作自動關機，“0”為不自動關機，按“ ”鍵選擇自動關機時間即可。

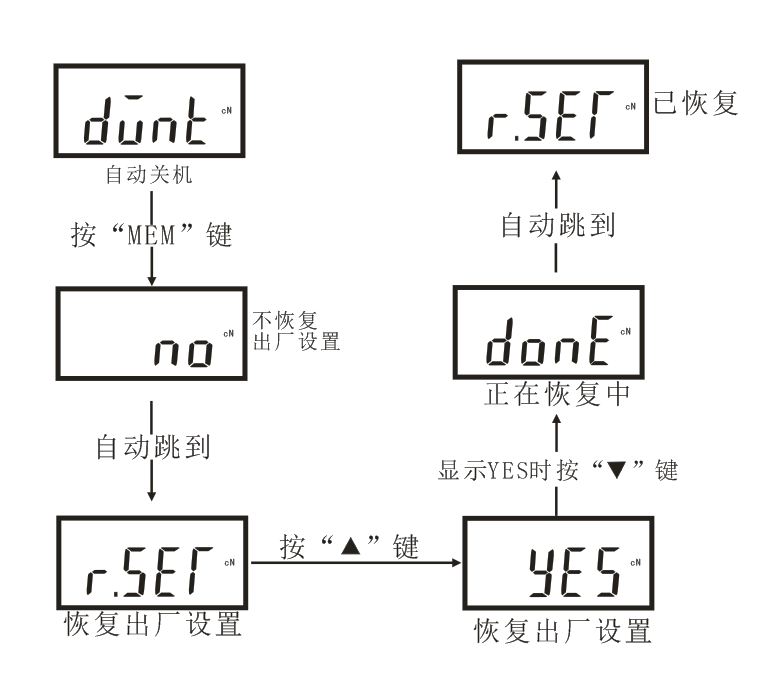

4.7 恢復出廠設置

    恢復出廠設置，按“”鍵選擇恢復出廠設置，顯示“YES”時按“ ”鍵確認恢復出廠設置。如下圖所示：

五、電池安裝、更換

5.1 當液晶屏右上角出現“B”時，表示電池電量低，請立即充電，或更換電池.

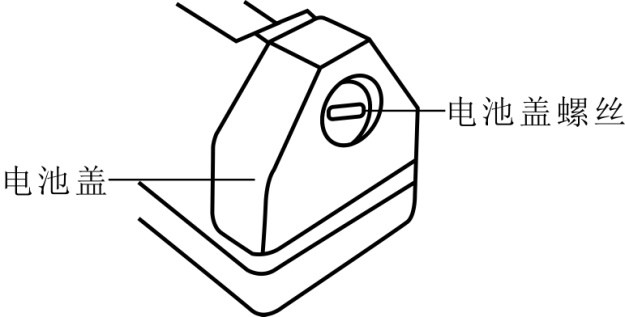

操作方法：用一字螺絲刀按逆時針?lè)较蛐_(kāi)位于儀器尾部的電池蓋。如下圖所示:

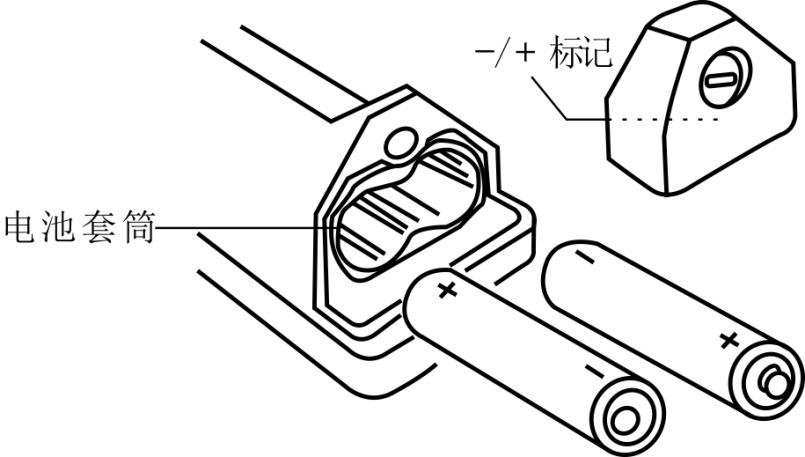

5.2 把2節5號3.7V的鋰電池放入電池套筒，按電池蓋內部電池正負極指示插入電池。

如下圖所示：

5.3 把電池蓋按順時針?lè)较驍Q緊即可。

六、厚度調整器

6.1當我們使用“3滾筒”原理張力測量法時，即使線形張力不變，材料直徑的增加也會導致張力讀數的增加。本儀器的專用厚度調整器系統可自動轉換為外部滾筒來補償這種影響。厚度調整器測量直徑可精確到0.01mm，可作為電腦校準公式的因素。

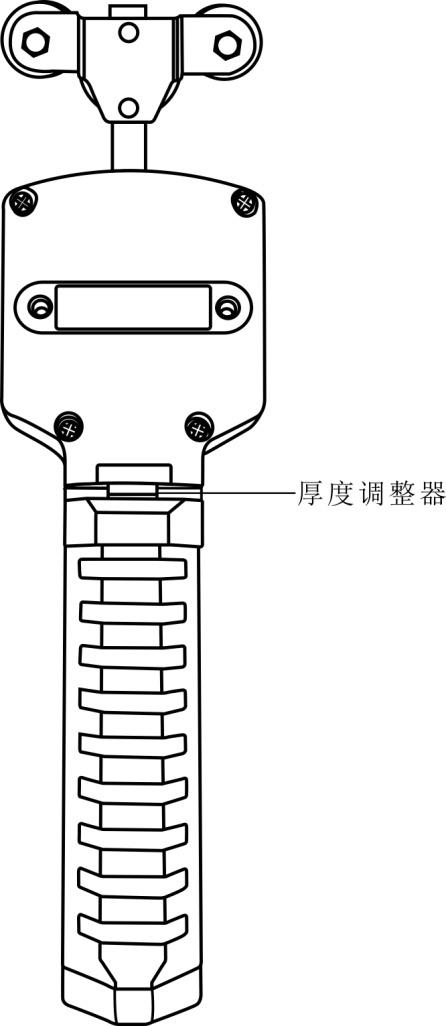

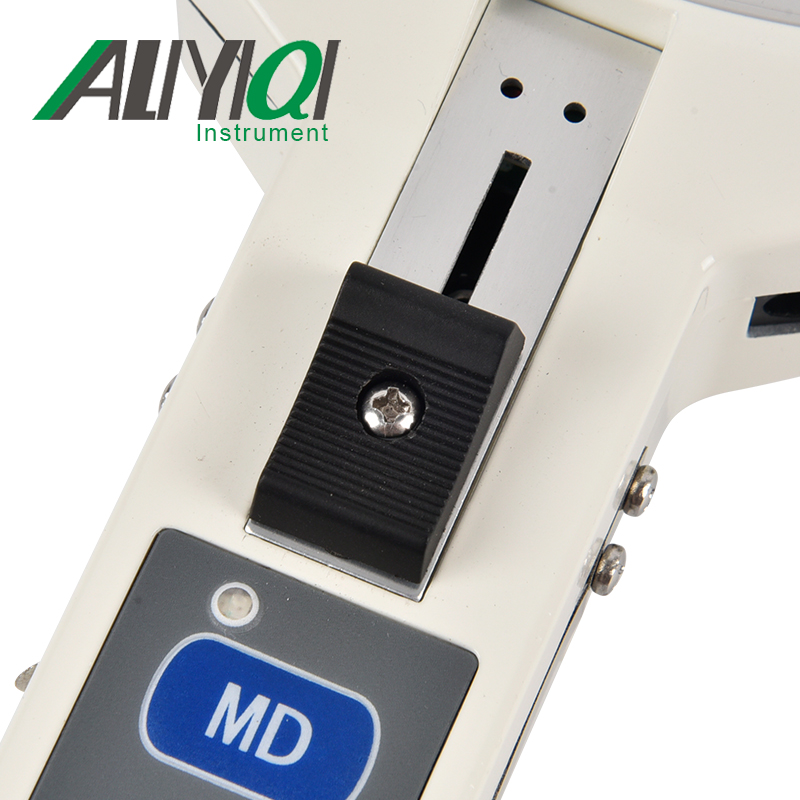

    厚度調整器位于儀器的背面，向前推拇指滑塊，兩塊金屬塊將分離形成一個可插入材料的縫。

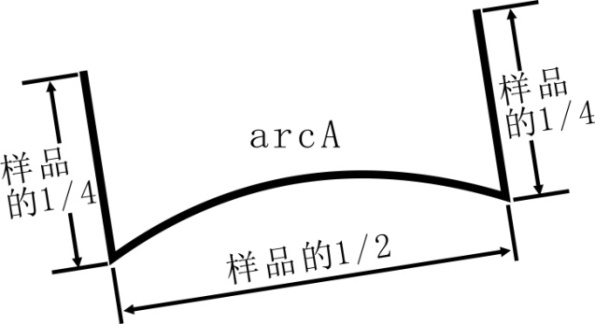

6.2 當使用單纖絲、金屬絲和其他不易彎的材料的時候，在插入厚度調整器前必須要將樣品充分的準備好，使用鉗子按照下圖所示彎折樣品。把單纖絲按照下圖所示保持在“A”弧，然后樣品彎曲進入厚度調整器。

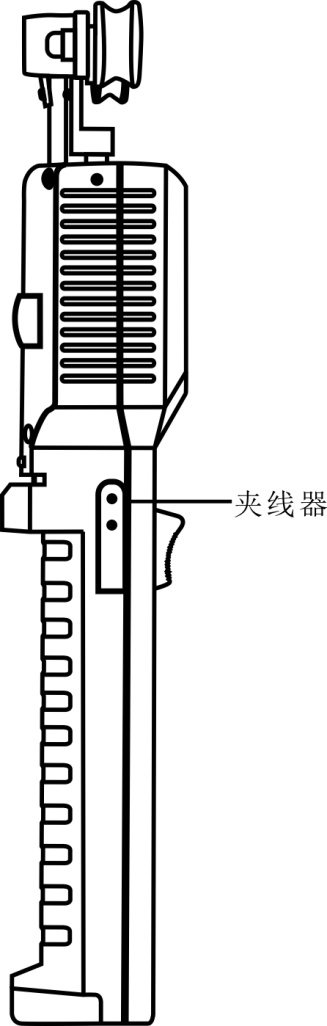

6.3 將拇指推滑塊向前移動，將樣品放入縫中，再慢慢將拇指滑塊復位。樣品應在兩個金屬塊之間被固定，把樣品的終端放在夾線器的下面即可。

七、操作步驟

7.1 按“P/C”鍵來打開儀器，選擇合適的測試模式與單位。

7.2 將拇指滑塊往前推，直到外部的兩個導向輪伸展開并超出導線架。

7.3 將樣品放入測量輪中并慢慢松開拇指滑塊直到它退回到原來的位置，液晶屏將開始顯示測試數據。（注：不可以讓拇指滑塊迅速退回，否則會影響精度并損壞儀器。）如下圖所示：

八、數據輸出

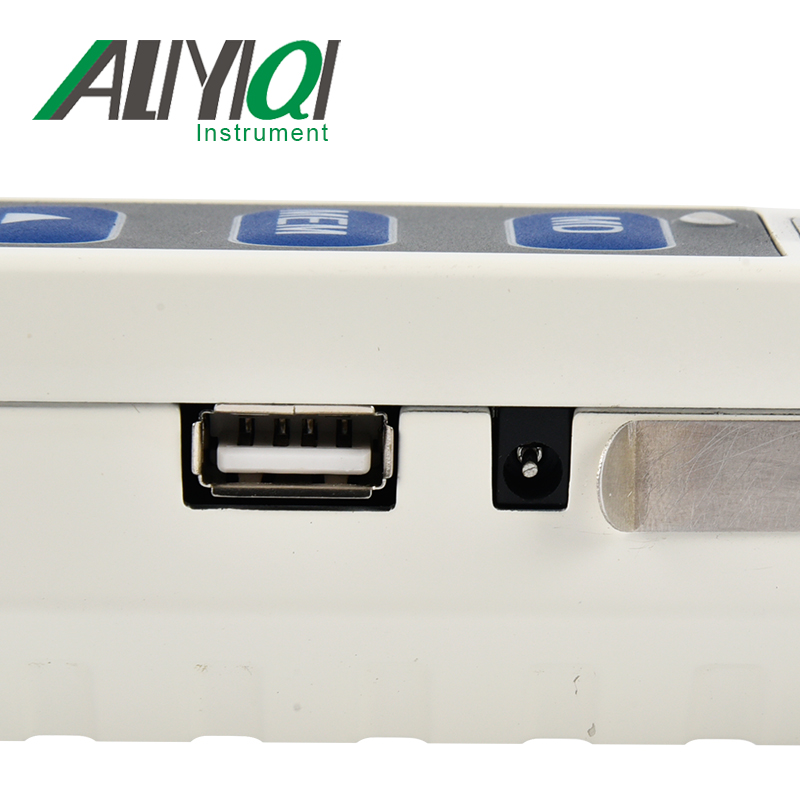

    通過USB接口可將存儲數據傳輸?shù)诫娔X，配合制造商生產的軟件可實現數據處理。

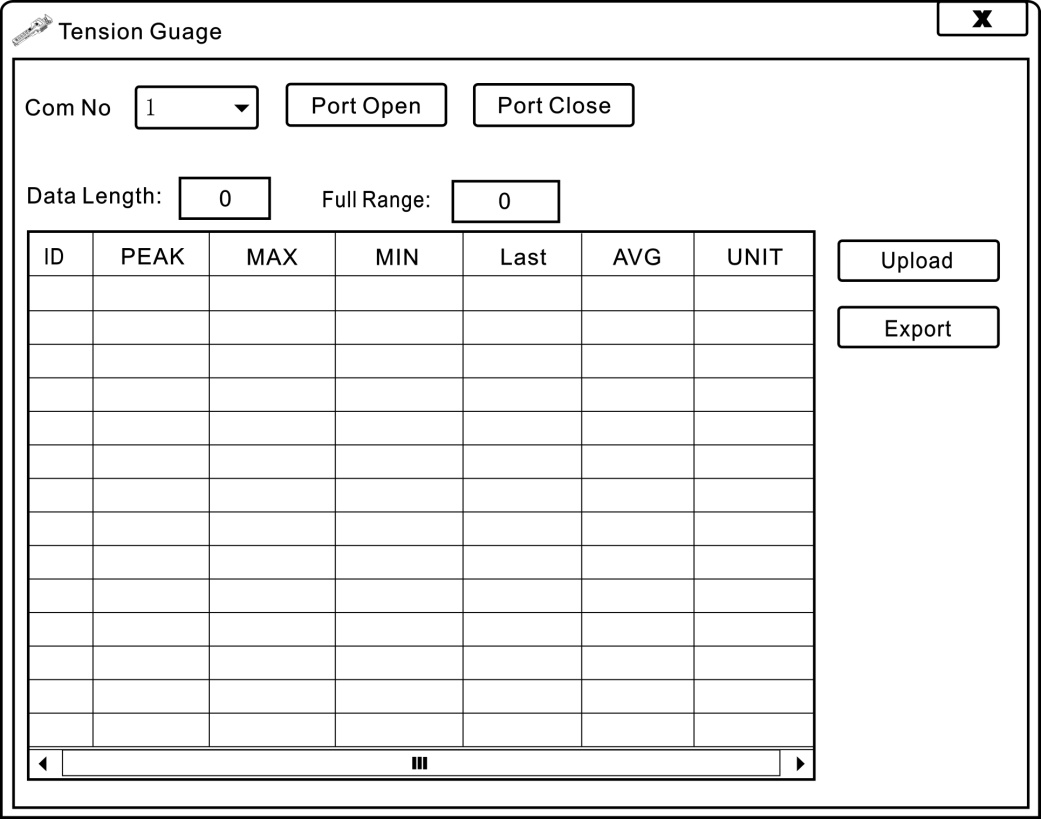

    軟件界面如下：

    使用制造商提供的光盤，在電腦上安裝好通訊軟件，然后在手持?jǐn)?shù)顯張力計開機狀態下用數據線連接手持?jǐn)?shù)顯張力計和電腦，雙擊軟件圖標，打開軟件，先選擇“Com No（端口號）”，再點擊“Port Open”，然后點擊“Upload”，這時表格上會出現本儀器內的存儲數據，表示上位機已連接成功，已達到讀取存儲數據的目的。

九、維修和保養

9.1 應定期檢查測量輪和導向輪以確保它們輕巧、平滑的運轉。

9.2 在常規的使用時間與負載下，我們建議檢定周期為一年。

9.3 在使用中不要當榔頭使用，盡量避免磕碰和跌落。

9.4 嚴禁過載使用，以免損壞儀器的傳感器。

9.5 嚴禁隨意拆卸儀器，遇到問題，請與我公司及時聯系。

9.6 在清洗的時候，不要使用任何腐蝕性溶液。

9.7 長期不使用本儀器時，請取出電池。

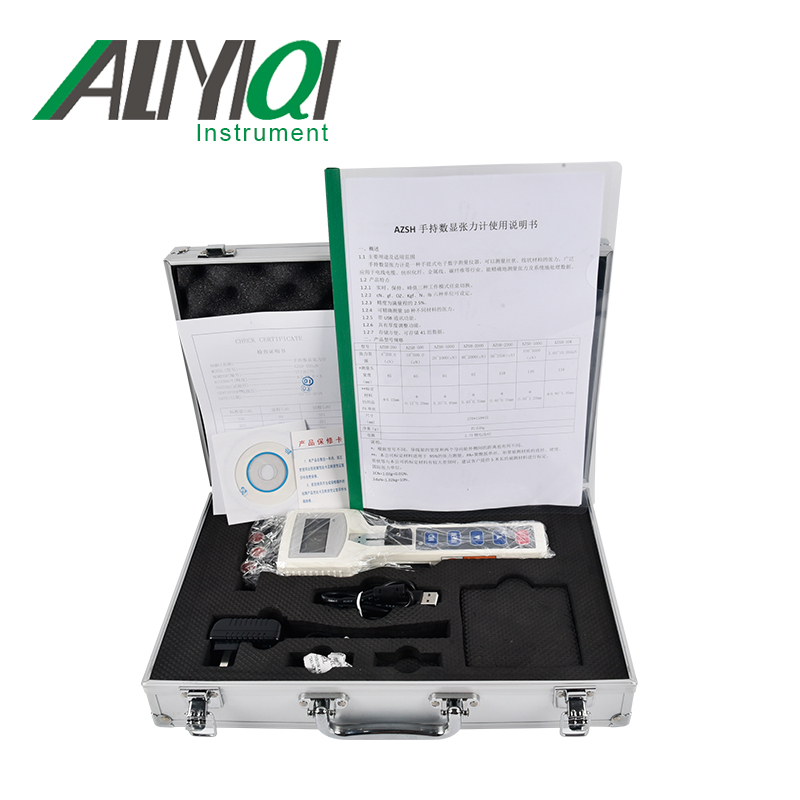

十、包裝清單

1	手持?jǐn)?shù)顯張力計	1只
2	說明書	1份
3	合格證	1份
4	檢查證明書	1份
5	干燥劑	1包
6	USB數據線	1根
7	12V充電器	1個
