ANQH扭力起子檢定儀使用說明書
一、概述
1.1主要用途及適用范圍
ANQH扭力起子檢定儀是為檢測各種扭矩而設計研發的一種智能化計量儀器。主要用于各類電動、氣動螺絲刀的扭矩設定、扭力螺絲刀、扭力起子等的檢測和校正，零件扭轉破壞試驗等。廣泛應用于電氣制造、機械制造、汽車輕工和專業科研、檢測行業。
1.2 產品特點
1.2.1 機械加載功能可消除因操作人員的測量速度或力度等可變因素產生的誤差。
1.2.2 扭力起子可通過加載裝置牢牢固定，從而將個體誤差范圍最小化。
1.2.3
1.3 規格參數表
|
型號 |
ANQH-2 |
ANQH-10 |
|
最大值 |
2N.m |
10N.m |
|
0.2kgf.cm |
1kgf.cm |
|
|
0.45Lbf.in |
2.2Lbf.in |
|
|
最小分辨率 |
0.0001 |
0.001 |
|
精度 |
±1% |
|
|
單位 |
N.m/Kgf.cm/Lbf.in |
|
|
數據存儲量 |
100條 |
|
|
電源 |
輸入：AC 220V或110V 輸出：DC 12V |
|
|
工作溫度 |
5℃~35℃ |
|
|
運輸溫度 |
-10℃~60℃ |
|
|
工作環境 |
周圍無震源及腐蝕性介質 |
|
|
外型尺寸 |
220*234*225 |
|
|
重量 |
14.5 |
|

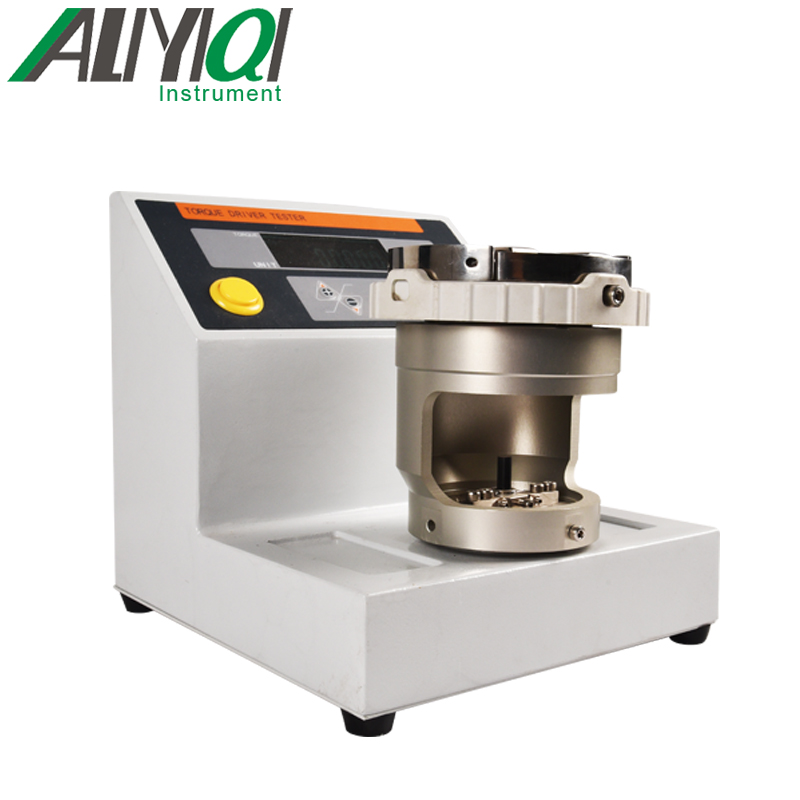

二、產品整體結構

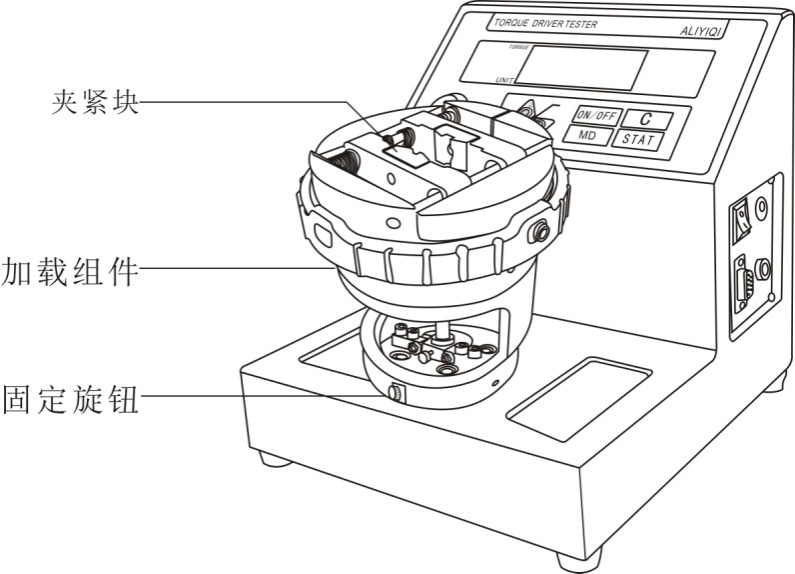

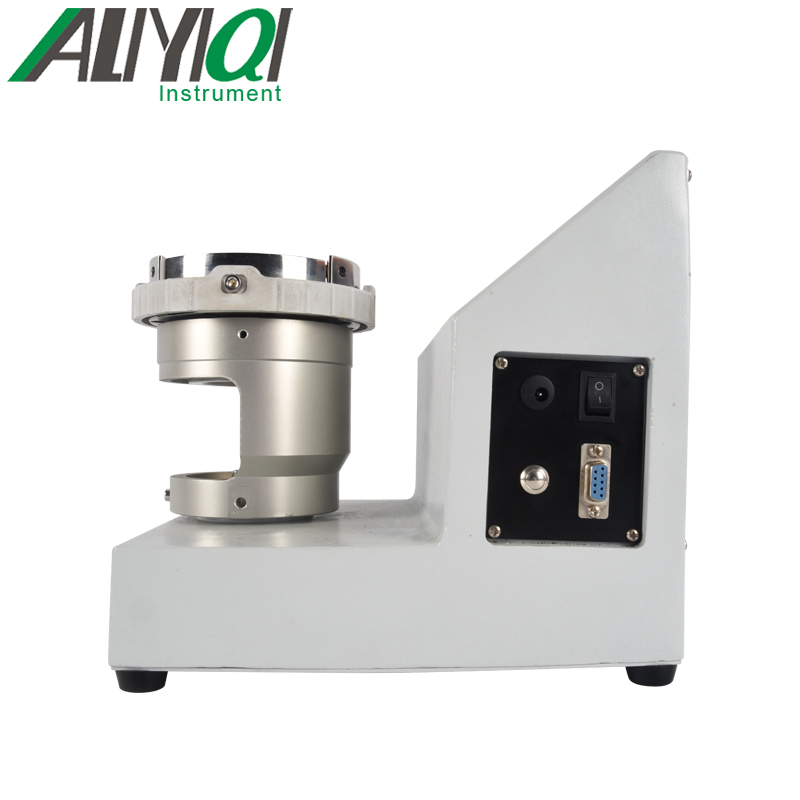

2.1外形結構

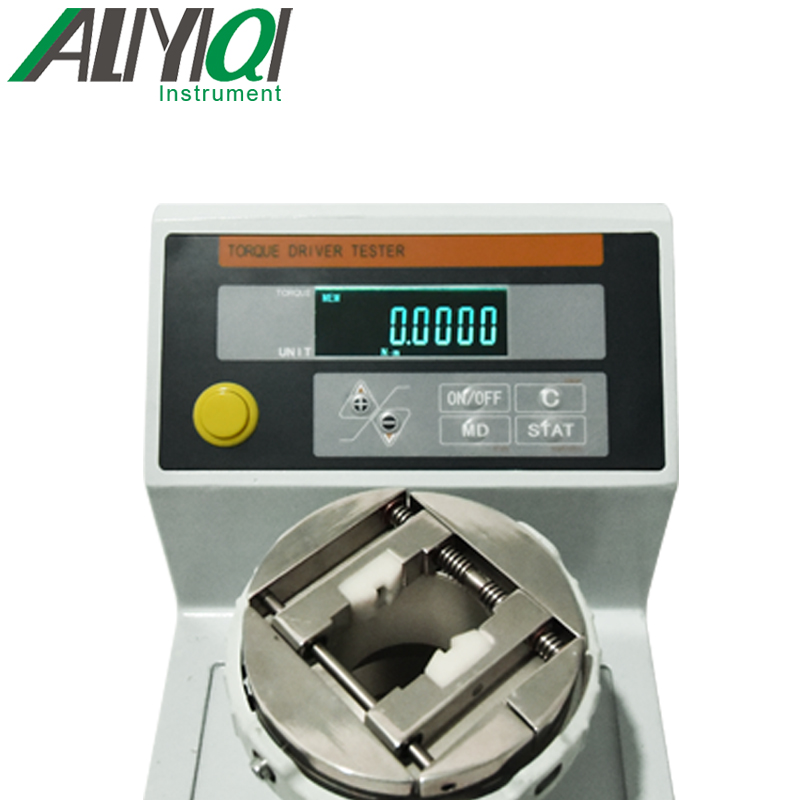

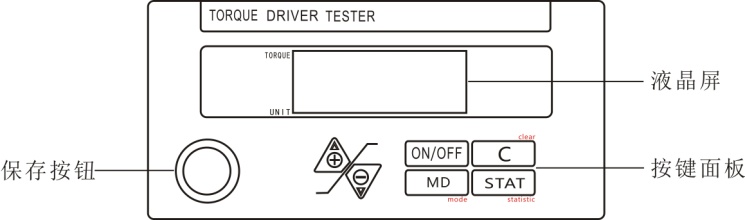

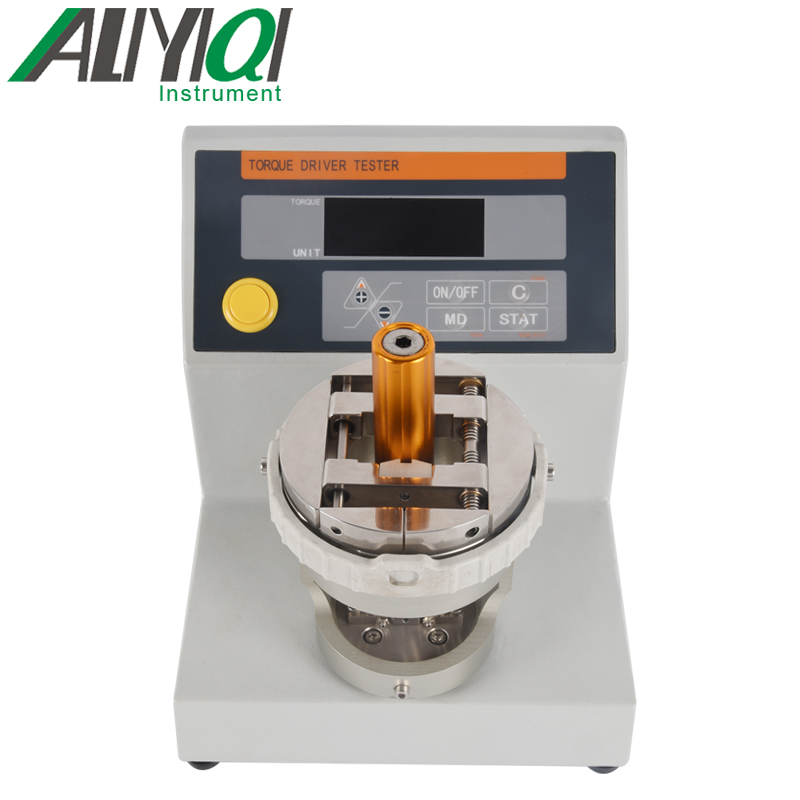

2.2 按鍵介紹

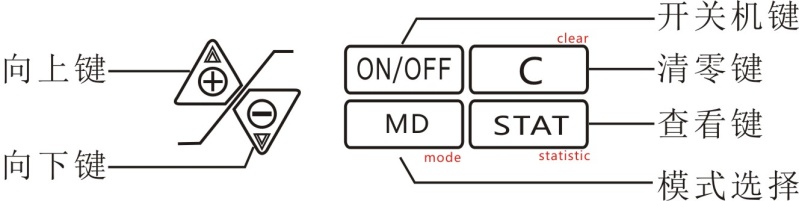

2.2.1向上鍵：在測量界面按此鍵，可使測量出的數據180°旋轉；在設置界面中，有向上選擇和增加數值的功能。
2.2.2向下鍵：在設置界面中，有向下選擇和位移的功能。
2.2.3開關機鍵：開機和關機功能。
2.2.4清零鍵：測量界面有數據清零功能，設置界面有返回功能，在保存數據查看界面有清除全部數據的功能。
2.2.5查看鍵：測量界面中，有查看保存的數據功能。
2.2.6模式選擇：在測量界面時，按此鍵可切換峰值模式和實時測量模式，長按此鍵6秒可進入設置界面，設置界面中此鍵有保存功能。
三、功能介紹
3.1 設置項

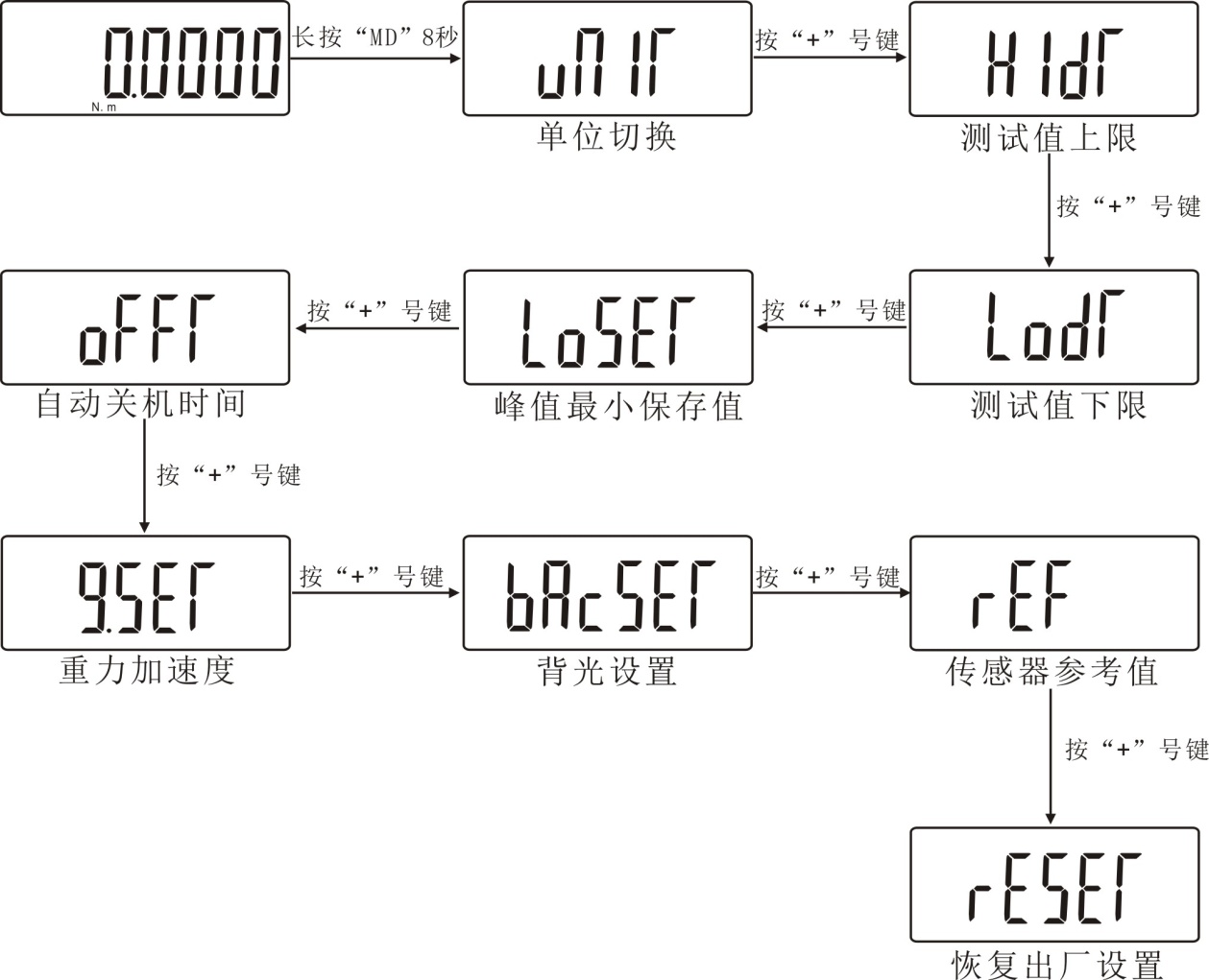

3.1.1測量界面下，長按“MD”8秒，進入設置界面，如下圖所示：
3.1.2

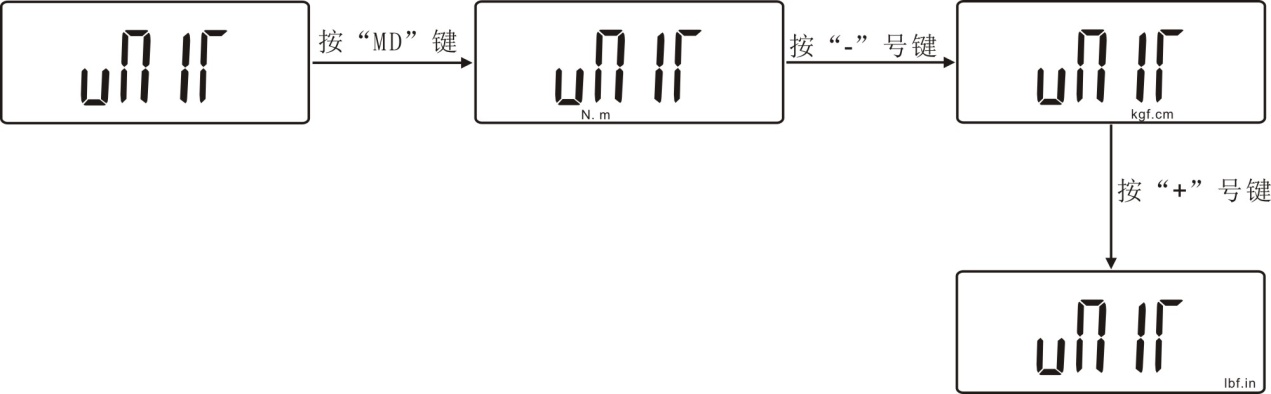

（UNIT）單位設定：本儀器可切換3個單位，進入單位設置界面后，按“+”和“-”鍵來選擇單位，如下圖所示：
3.1.3

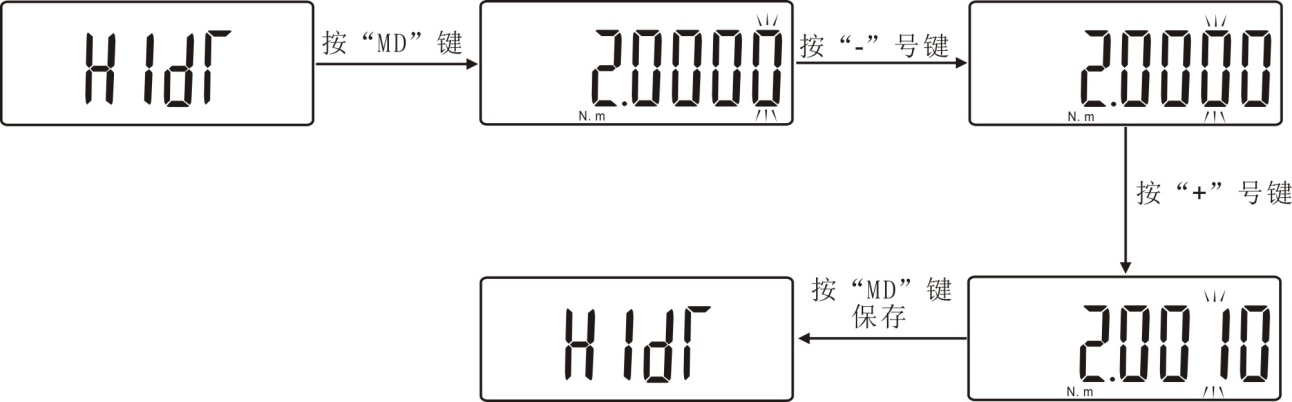

（HIDT）測試值上限設定：設定測試值上限。高于上限為超出范圍，“MAX顯示”，本儀器默認上限值為滿量程。若想重新設定上限值，在此設置項目下，可用“+”和“-”鍵設定。按“MD”鍵保存后回到設置界面。如下圖所示：
3.1.4

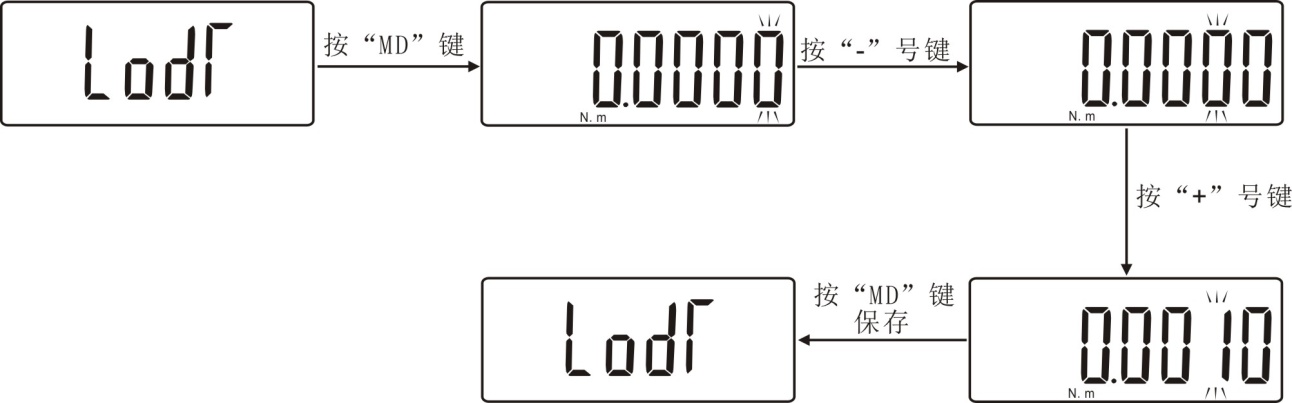

（LODT）測試值下限設定：設定測試值下限。低于下限為超出范圍，“MIN”顯示,本儀器下限值默認為0。若想重新設定下限值，在此設置項目下，用“+”和“-”鍵設定。按“MD”鍵保存后回到設置界面。如下圖所示：

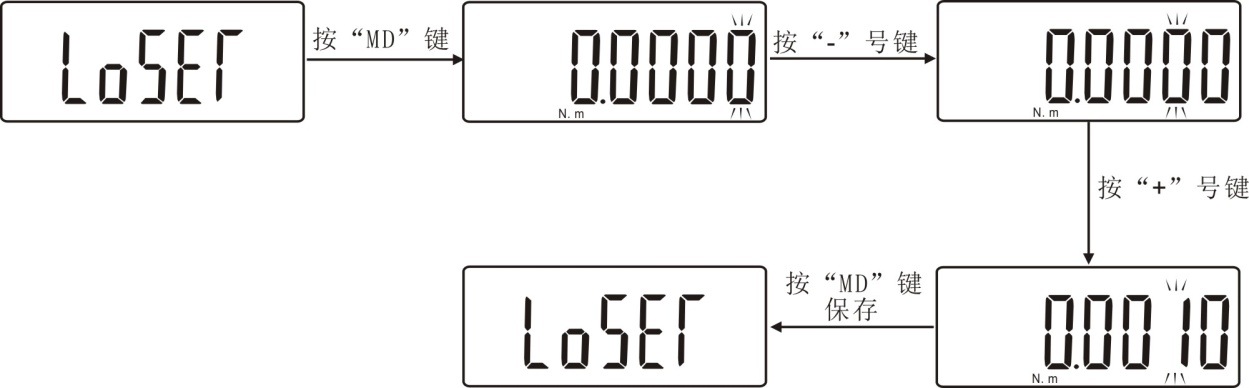

3.1.5
（LOSET）峰值最小保存值：最小峰值保存值，本儀器峰值最小保存值默認為0。峰值模式下，當前值小于該值時，峰值將不被保存。在此設置項目下，用“+”和“-”鍵可設定峰值最小保存值。如下圖所示：
3.1.6
（OFFT）自動關機時間設定：本儀器默認自動關機時間為10分鐘。在此設置項目下，用“+”和“-”鍵選擇，可設定0分鐘到99999分鐘自動關機，也可設定“00000”不自動關機。如選不自動關機，選定后按“MD”鍵完成設定，返回到設置界面。如下圖所示：
3.1.7

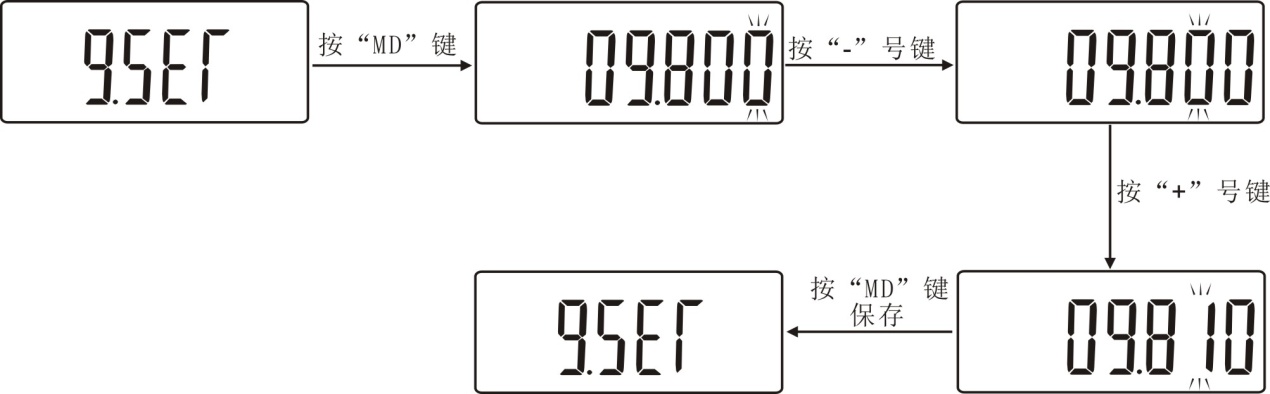

（G.SET）重力加速度設定：用戶可根據本地區的位置設定重力加速度值，本儀器默認為09.800。在此設置項目下，可用“+”和“-”鍵設定重力加速度設定值。如下圖所示：
3.1.8
（REF）廠家設定值：與用戶無關。
3.1.9

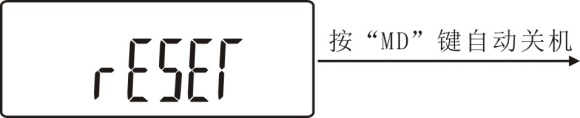

(RESET）恢復出廠設置功能：在此設置項目下，按“MD”鍵即可恢復出廠設置，儀器自動關機，若使用機器重新開機即可。如下圖所示：
3.1.10查看保存數據

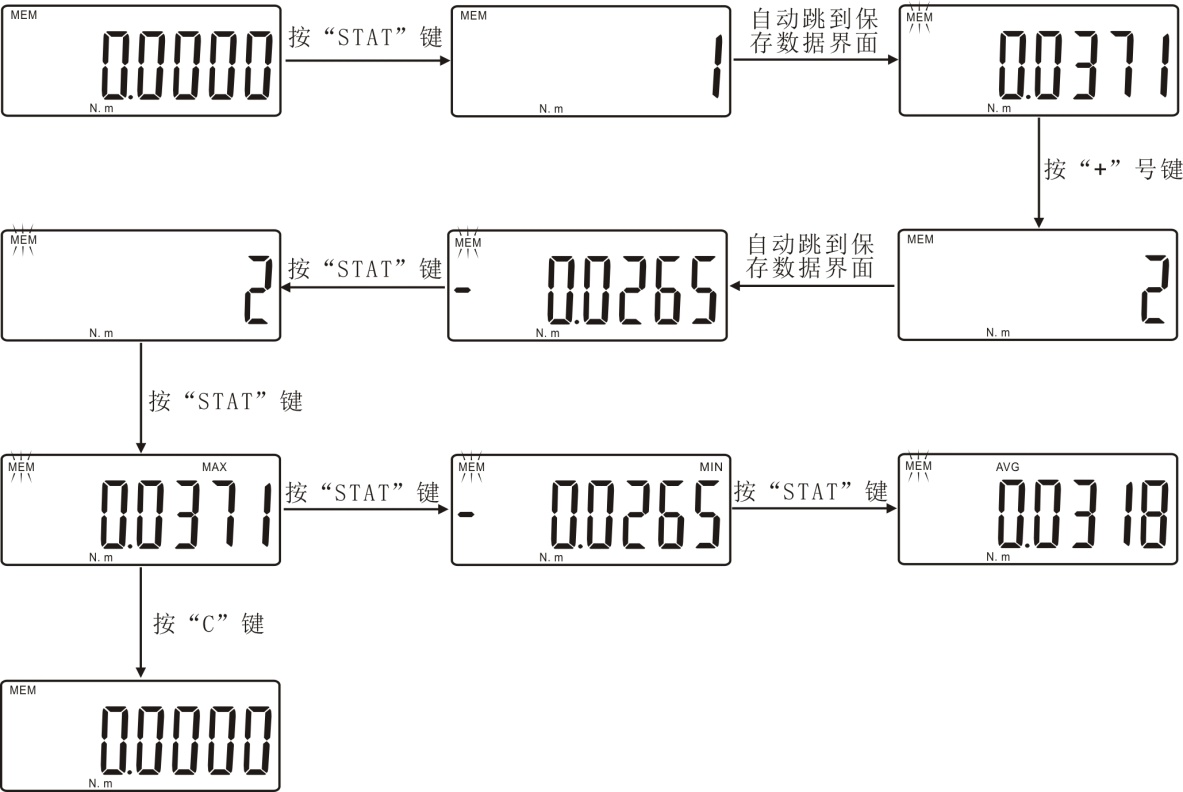

保存測量數據后按“STAT”鍵，屏幕出現“1”，表示存儲的第一組數據，之后屏幕自動顯示保存的數據；再按“+”鍵，屏幕出現“2”后自動顯示保存的第二組數據；繼續按“+”鍵，屏幕自動顯示保存的第三組數據，再按“STAT”鍵，屏幕顯示“3”，表示存儲數據的總組數，再按“STAT”鍵就會顯示保存數據總和的最大值，接著按“STAT”鍵，就會顯示保存數值總和的最小值，再按“STAT”鍵，就會顯示保存數值總和的平均值，之后可按“C”鍵返回到測量界面。如下圖所示：
3.1.11清除數據

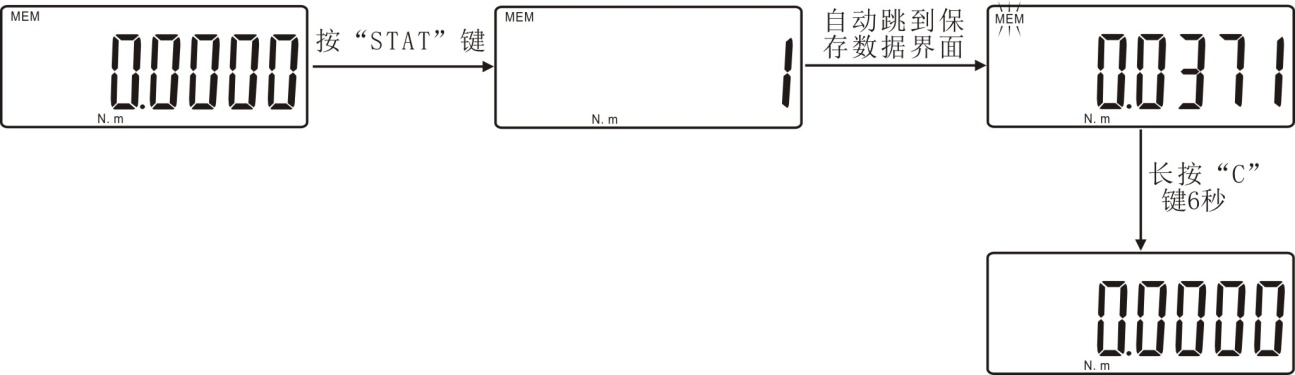

在數據保存界面長按“C”鍵6秒后，所有保存數據被清除，并自動返回到測量界面。如下圖所示：
四、操作步驟
4.1將本儀器放置在平穩的工作臺上。
4.2 將電源適配器連接至電源插孔，打開電源。
4.3 執行測量所需的設置；例如：單位、測量模式。

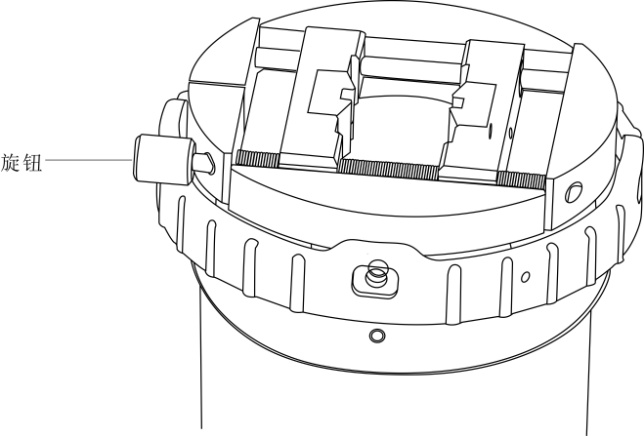

4.4 將扭矩起子放入加載組件，并用夾緊塊固定。
4.5 按C“鍵清零?！?/p>
4.6 向加載組件施加扭力，直至扭矩起子發出“咔噠”聲。
4.7 在扭矩起子發出“咔噠”聲時，松開扭力。在實時模式下，按“STAT”鍵保存數據；在峰值模式下，松開扭力時會自動保存扭力（數值要大于峰值最小保存值），然后數值自動復位。
五、日常維護和保養
5.1冒煙、出現異味或異常噪音時，停止使用本產品。異常狀態下使用可能會導致觸電或起火。立即關閉電源，將插頭從插座中拔出。
5.2禁止拆卸或改裝本儀器。避免安全性能損失、功能退化、產品壽命縮短或故障。
5.3有雜質或諸如水等液體進入產品時，應停止使用。避免觸電或起火危險。
5.4禁止用濕手連接或斷開電源插頭。避免觸電危險。
5.5禁止在規定電壓（AC110V/220V）之外的電壓下使用本儀器?？赡軙?dǎo)致觸電或起火。
5.6禁止使用破損的電線。避免發生觸電或起火。使用電線時應遵守以下指示說明：
?禁止損壞、延長或加熱電線。
?禁止猛拉、擠壓電線。
?禁止用力彎曲、纏繞或捆扎電線
5.7禁止將本儀器放置在不平穩或搖晃的地方，如搖晃的桌面或傾斜表面上。避免儀器墜落，造成人身傷害。
5.8禁止將本儀器放置在有易燃液體或可燃?xì)怏w的場所。避免發生觸電或起火。
5.9請勿將本儀器放置在潮濕或灰塵較多的場所以及濕度或溫度變化較大的場所。
5.10如果長時間不使用本儀器，為安全起見，請將電源插頭從插座中拔出。
5.11請勿使用本儀器進行扭矩測定范圍之外的測量。
5.12使用前，檢查本儀器的破損情況，確保儀器可以正常工作，并且能執行指定的功能。
六、附件清單
|
1 |
扭矩起子檢定儀主體部分 |
1件 |
|
2 |
加載組件 |
1件 |
|
3 |
滾花平頭螺釘M4×12 |
1只 |
|
4 |
說明書 |
1份 |
|
5 |
合格證 |
1份 |
|
6 |
干燥劑 |
1包 |
|
7 |
電源適配器 |
1個 |
|
8 |
六角扳手 M4 |
1把 |
