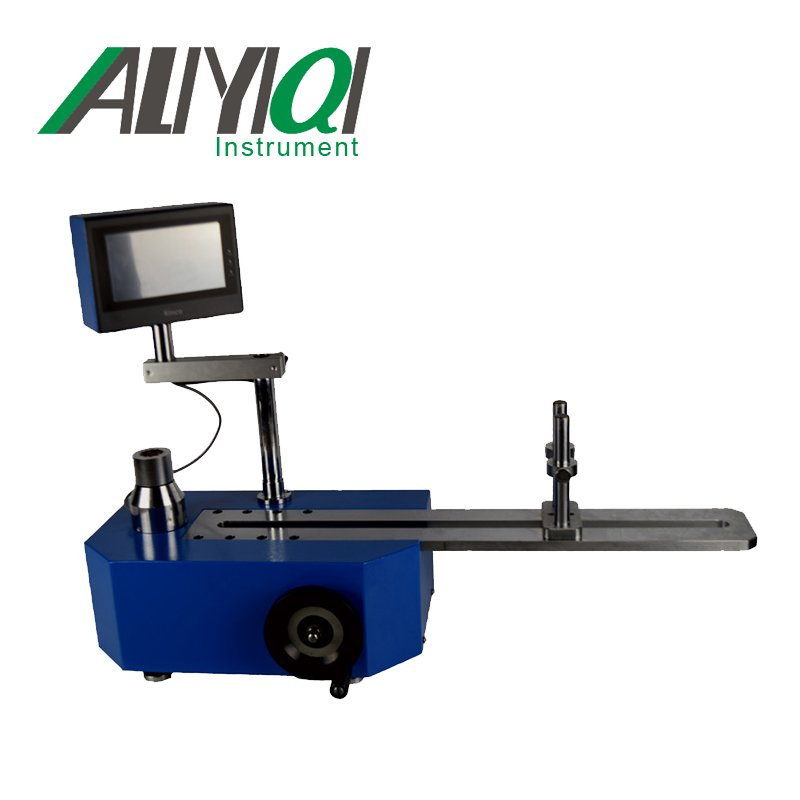

ANJ-M觸摸式扭矩扳手檢定儀

一、用途

扭矩扳手檢定儀是檢定扭矩扳子、據矩起子的專用設備，主要用于檢測各種定力式扭力扳手，數顯式扭力扳手、預置式扭力扳手。廣泛應用于電氣制造、機械制造、汽車輕工和專業科研和檢測行業。扭矩力值數字式及儀表式顯示，準確直觀，各種榫眼配制簡單，便于裝夾。

二、功能特點

1、 高精度、高分辨率、采樣速度快。

2、 儀表顯示、曲線顯示、曲線縮放功能、全觸摸屏顯示。

3、采用高精度扭矩傳感器，具有扭矩方向顯示。

4、上下限值可設定，紅色字體提示及蜂鳴器報警。

5、三種單位互相轉換，可供選擇（N·m、kgf·cm、lbf·in）。

6、實時、峰值兩種模式可隨意切換。

7、可設定系統時間。

8、以U盤形式存儲大量數據。

三、規格參數

機型 指標		100	200	300	500	1000	2000	3000
測量 范圍 / 分 度值	N·m	100.0/0.01	200.00/0.01	300.00/0.01	500.00/0.01	1000.0/0.1	2000/0.1	3000/0.1
	Kg·cm	1021.0/0.1	2042.0/0.1	3063.1/0.1	5105.2/0.1	10210/1	20420/1	30631/1
	Ib·in	886.2/0.1	1772.4/0.1	2658.6/0.1	4431.1/0.1	8862/1	17724/1	26586/1
外形尺寸		880mm×350mm×550mm				1250mm×500mm×800mm
被檢長度范圍		130mm～750mm				250mm～980mm	250mm～1800mm
旋轉角度		0～60°				0～360°
高度行程		130mm				150mm
精度		±1%
峰值采樣頻率		2000HZ
電源		AC220V/50Hz
凈重量		65Kg				335kg

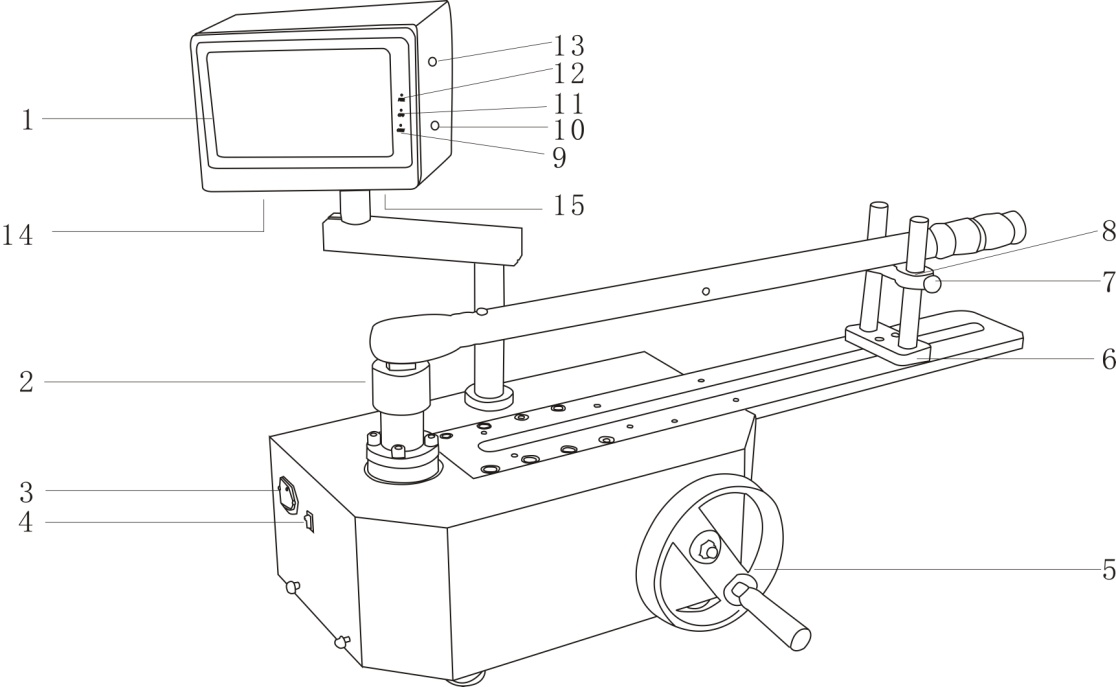

四、各部件的名稱與功能

1、 液晶觸摸屏 8、高度調節塊

2、 榫眼 9、窗口指示燈

3、 電源接口 10、清零鍵

4、 硬開關 11、CPU指示燈

5、手輪 12、電源指示燈

6、長度調節塊 13、液晶屏開關

7、高度調節螺母 14、網線口

15、USB插孔

1、 液晶觸摸屏

a、開機進入測量界面

2、 功能按鍵

a、“LANGUAGE”鍵：語言切換鍵，按下即可中英文切換。

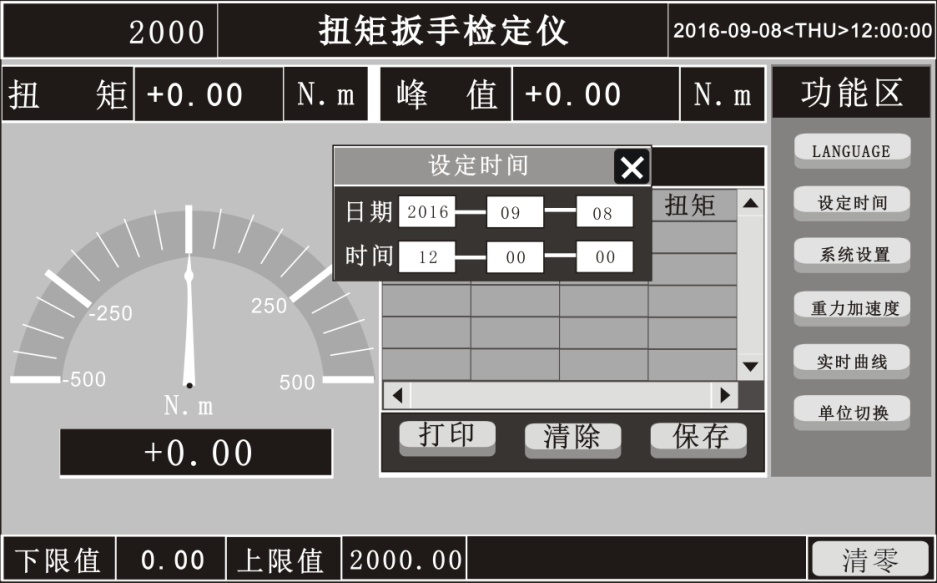

b、“設定時間”鍵：時間設定鍵，按下會出現一個“設定時間”對話框，可自由修改日期和時間，如下圖所示：

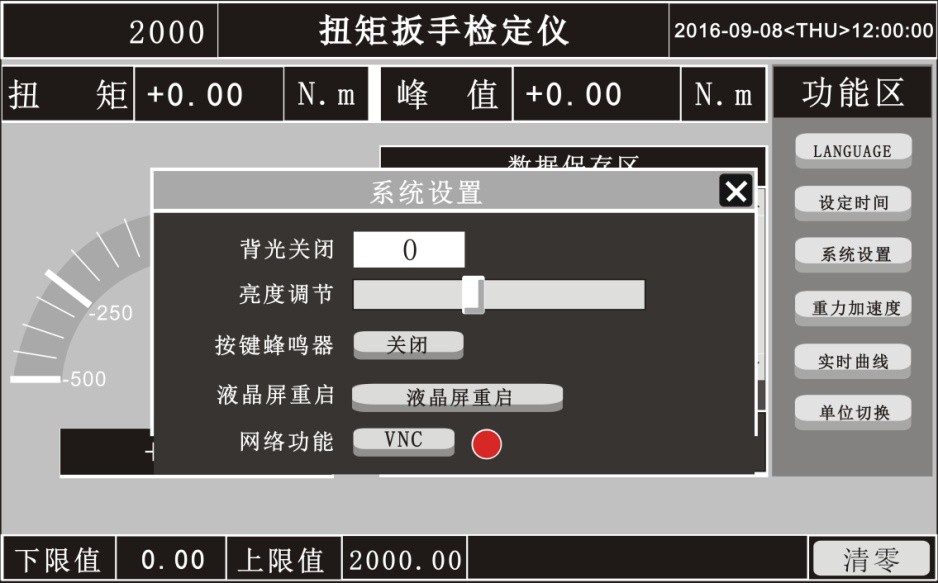

c、“系統設置”鍵：包括“背光”、“屏幕亮度”、“按鍵蜂鳴器”、“液晶屏重啟”、“網絡功能”5個功能。

如下圖所示：

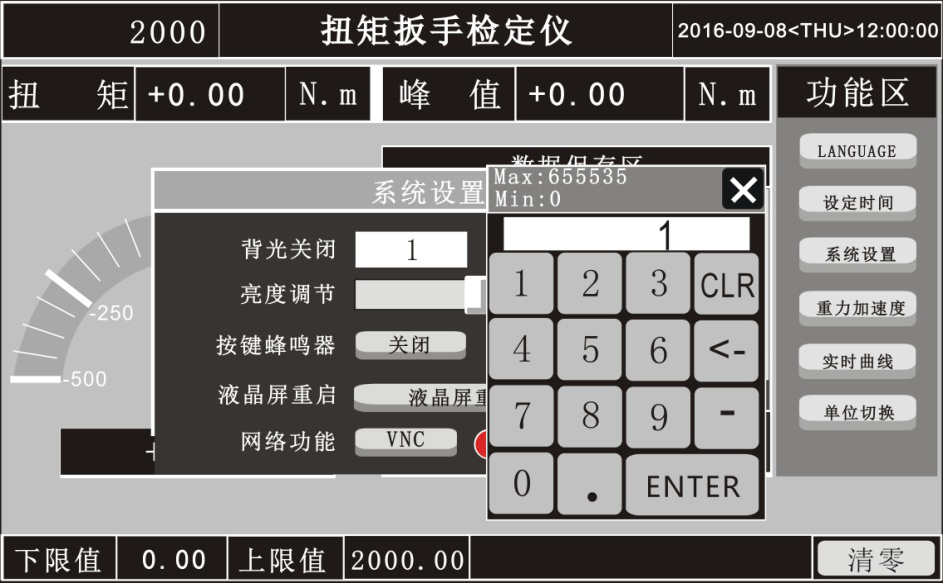

“背光關閉”設置：點擊“背光關閉”方框處，會出現如下圖所示方框：

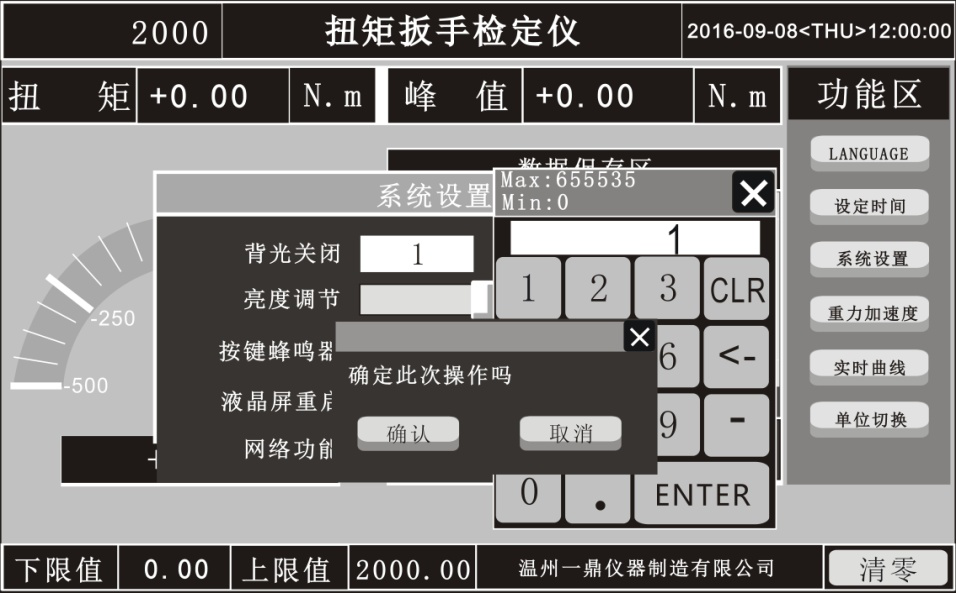

可隨意輸入你想設定的數字，例如：“1”（此處時間單位為：分鐘），對話框上有:“Max：655535、Min：0”，表示輸入數字最大到“655535”，最小為“0”，再按“ENTER”，會出現一個新的對話框，按確定就設置好了。如下圖：

“按鍵蜂鳴器”：按“關閉”后，按鍵聲音會取消。

“液晶屏重啟”:按“液晶屏重啟”后，屏幕即會重啟。

“網絡功能”：按一下“VNC”后，右邊的紅色變成綠燈，網絡功能開啟，插上網線后，可連接到電腦上的上位機，可在電腦上操作扭矩扳手檢定儀。

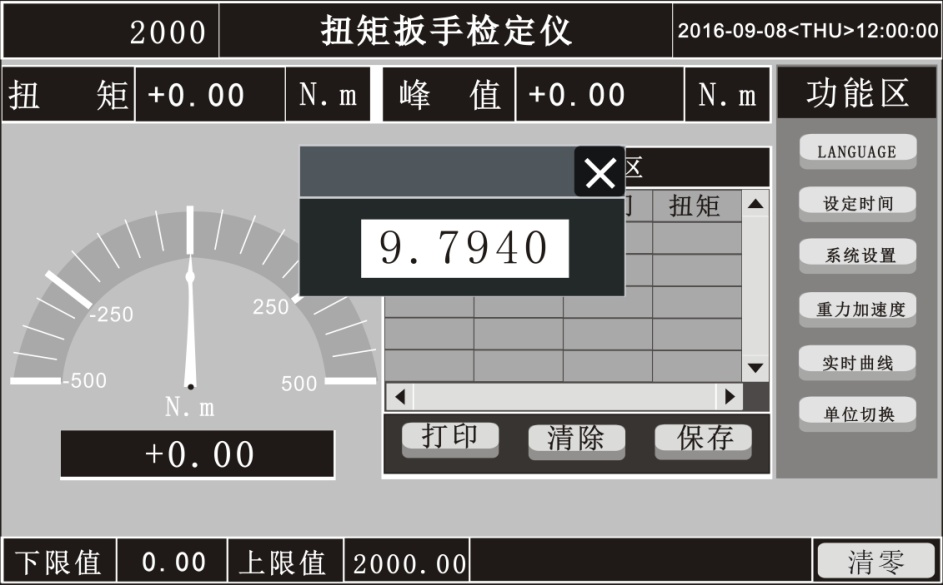

d、“重力加速度”鍵：設置“重力加速度”，按下會出現一個對話框，如下圖：

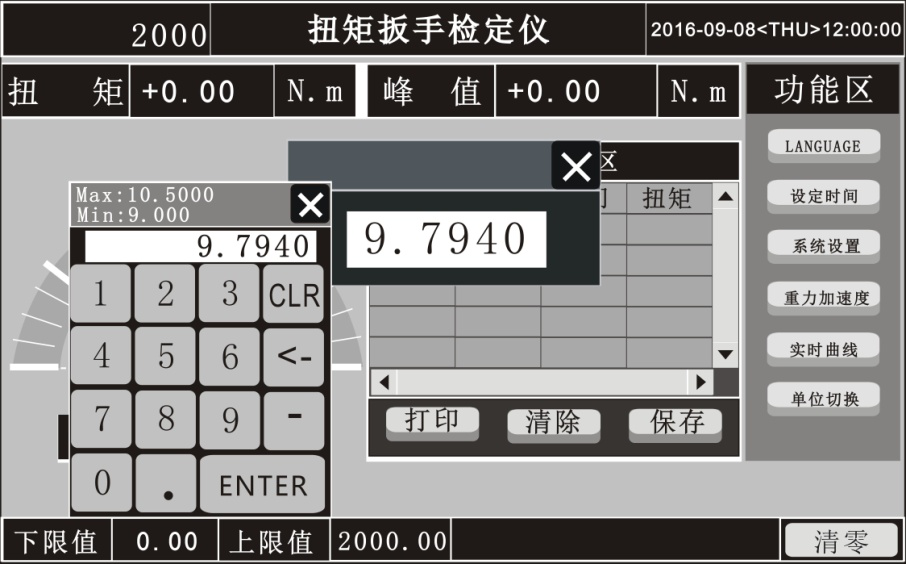

默認重力加速度為“9.7940”，要修改時點擊白色框，會出現新的一個對話框，如下圖：

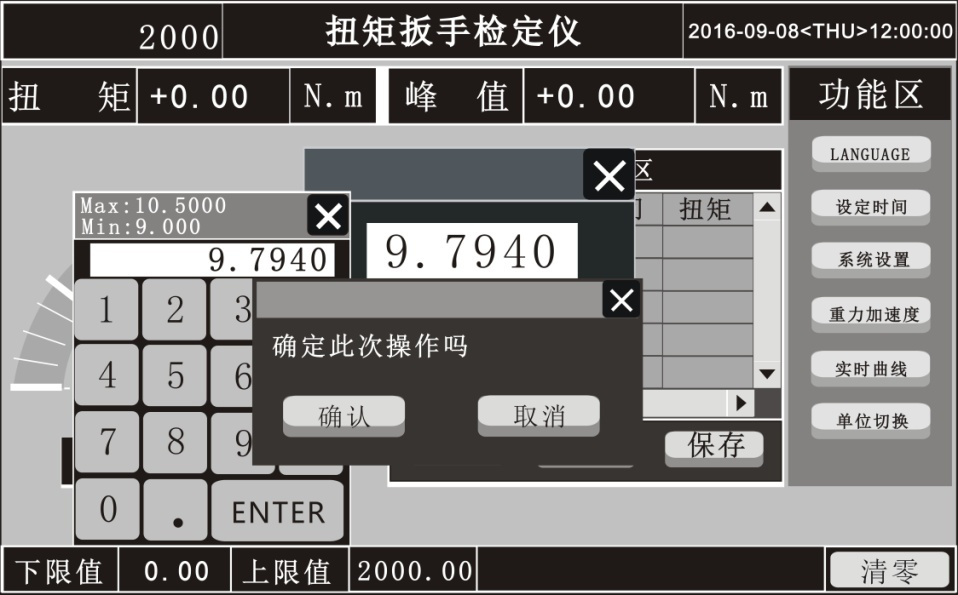

輸入需要設置的數值（對話框上方Max：10.5000，Min：9.000表示最大值可設置為10.5000，最小值可設置為：9.000），按“ENTER”，會出現新的對話框，按“確定”即可。如下圖：

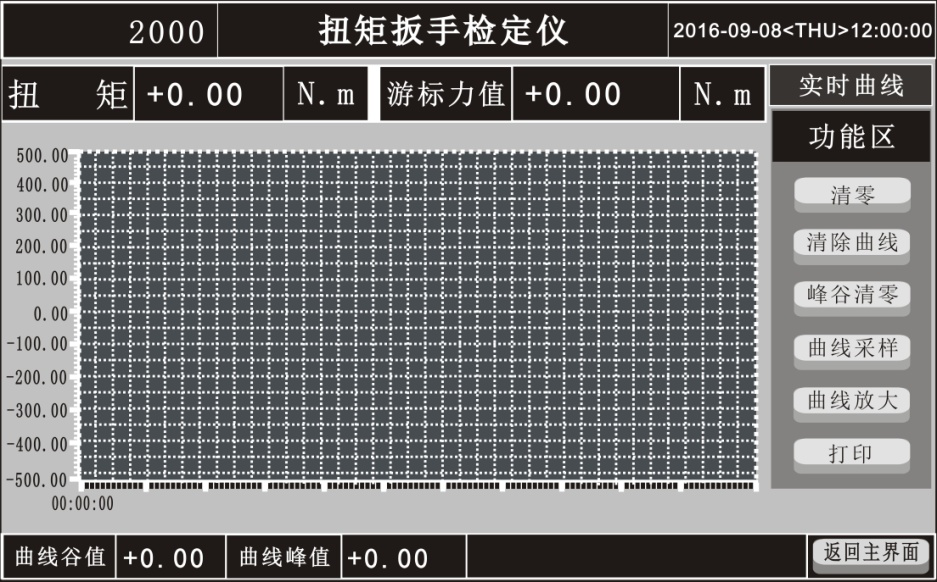

e、“實時曲線”：以曲線方式顯示實時測試的力值。按下“實時曲線”，會進入“實時曲線”的界面，如下圖所示：

“游標力值”：為曲線上任意一點的力值，（點擊曲線意一點，“游標力值”即會顯示出數值）。

“清零”：按“清零”鍵曲線峰值會清除掉。

“清除曲線”：清除畫面上的曲線。（在按過“曲線放大”后按此鍵曲線不會清除，需雙擊屏幕，使曲線恢復正常大小后，再按此鍵才會清除曲線）。

“峰谷清零”：清除屏幕下方顯示的“曲線谷值”或“曲線峰值”的數值（測峰值時清除“曲線峰值”的數值，測谷值時清除“曲線谷值”的數值）。

“曲線采樣”：讓力值以曲線的方式顯示出來，按一下開始曲線力值顯示，再按一下暫停。

“曲線放大”:按下此鍵后，拖拉屏幕曲線即會放大。

“返回主界面”:點擊此鍵就會回到主界面。

f、單位切換：三種單位互相切換，按一下就切換一個單位，本儀器一共有三種單位（N·m、kgf·cm、Ib·in）。

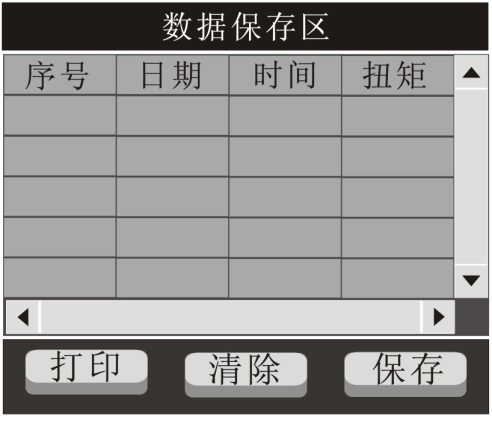

3、數據保存區

“保存”鍵：保存數據。

“清除”鍵：數據清除。

4、電源接口：連接電源使用儀器（本儀器無充電功能）。

5、承力四方孔：與被檢物的四方測頭連接。

6、被檢物：如扭力扳手、扭矩扳手等。

7、手輪：旋動手輪即可進行檢測。

8、USB插孔：儀器運行后，將U盤插入到USB孔中，儀器運行時的數據會自動以Excel的形式保存到U盤中。

五、工作環境

1、操作溫度：-10℃~40℃。

2、操作濕度：≤90%RH、。

3、周圍無震動源和無腐蝕性環境。

六、操作步驟

1、插好電源連接線，放入承力四方孔。

2、打開硬開關。

3、放好被檢物，將被檢物的四方測頭放入該檢定儀的承力四方孔內。

4、被檢物的尾部不碰到外物，調整好高度調節塊和長度調節塊，顯示屏清零。

5、搖動手輪，開始檢測。

6、檢測時若要變換單位，按“單位切換”鍵，三種單位互相切換，按一下就切換一個單位，本儀器一共有三種單位（N·m、kgf·cm、Ib·in）。

7、檢測時若想看力值的曲線顯示，按“實時曲線”鍵，進入“實時曲線”界面，再按“曲線采樣”，這時搖動手輪，曲線即會出現，想暫停時，再按一次“曲線采樣”，即會暫停。

七、承力四方孔尺寸

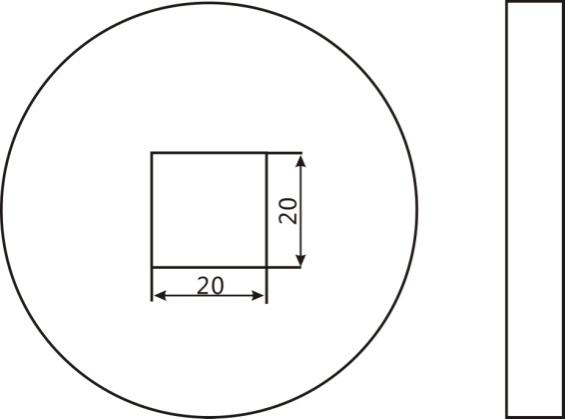

不能隨意碰撞承力四方孔，以免造成破壞。下面是承力四方孔的平面圖：

八、注意事項、保養及維修

1、請勿超負荷測試扭矩，一定要在扭矩測試儀的測試范圍內測試扭矩，否則會損壞儀器，更有可能會造成危險。

2、請勿用重物、利器等尖銳物體敲擊、刮劃顯示屏。

3、請勿在水、油或其他液體濺到的地方使用扭矩測試儀，要將扭矩測試儀存放于陰涼、干燥和沒有振動之處。

4、請勿打開顯示屏后面的蓋子，更不能調校里面的微調電阻。

5、請勿松動扭矩測試頭的固定螺絲。

6、請使用配套的電源適配器充電，否則會引起電路故障，甚至?xí)鸹馂?zāi)。

7、將AC電源適配器完全插入插座后再使用，插頭松動可能會引起短路而導致電擊或火災。

8、不要使用電源適配器額定電壓以外的其他電源，否則可能會引起電擊或火災。

9、請不要濕手拔出或插入插頭，否則可導致觸電。

10、請用柔軟的布來清潔本機，將干布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。不要使用易散發的化學物質，例如揮發劑、稀釋劑、酒精等。

11、使用和搬運過程中要輕拿輕放。

12、不要自行拆卸、修理或改造本機。這些行為可能會引起儀器永久性故障。

13、發生故障請與原購買處或本公司聯系。

14、本產品自銷售之日起一個月內，在正常使用及外觀無破損情況下出現產品質量問題，客戶憑銷售發票原件、有效保修卡及完整包裝到原購買處或本公司更換相同的規格型號的產品，更換以后的產品延續原產品的保修期限和條款。

15、本產品自銷售之日起一年內，在正常使用情況下，出現非人為故障屬保修范圍（用戶自行拆機或在其他維修點維修本公司產品不予保修），客戶憑銷售發票原件和有效保修卡聯系原購買處，可獲本公司免費保修一年。

16、本產品的條款僅適用于在中國市場上銷售的數字式扭矩測試儀產品，對超過包換期及保修期限的產品，客戶可向原購買處查詢維修事宜或與本公司聯系，由本公司提供有償維修。
