一、概述
1.1主要用途及適用范圍

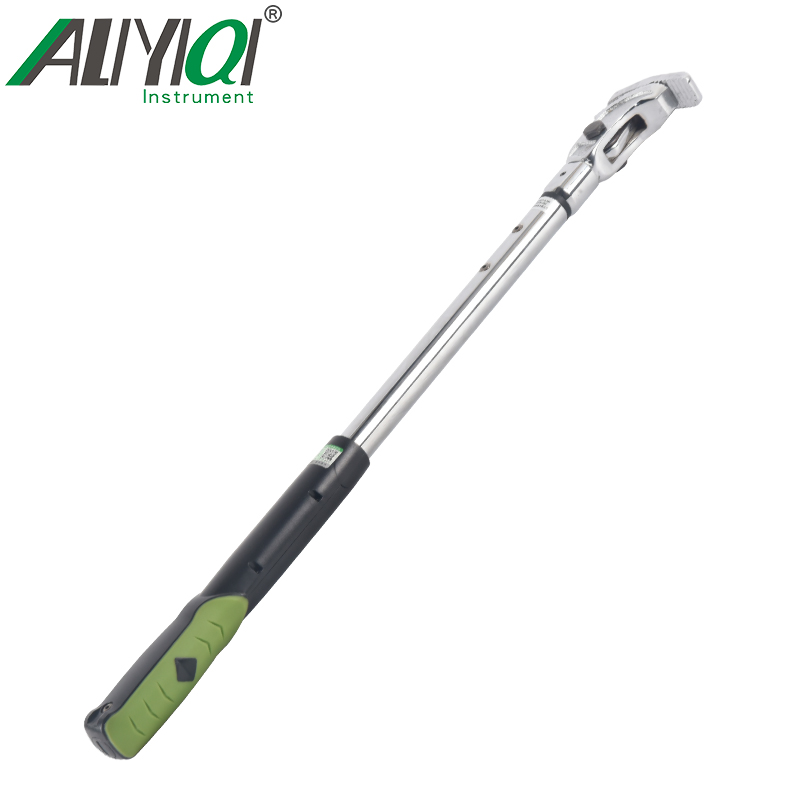

鋼筋頭數顯扭力扳手有別于一般的扭力扳手，擁有強大的操作功能，包含扭力設定；單位設定；模式設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于建筑行業、航天航空、修理行業、檢測結構等的鋼筋螺栓緊固及控制。
1.2 功能特點
1.2.1 數顯扭力讀取值
1.2.2 順時針±3%，逆時針±3.5%精度（在MAX操作范圍的20~100%）
1.2.3 順時針及逆時針均可操作
1.2.4 峰值保持及實時模式
1.2.5 蜂鳴器及LCD指示（達到預定扭力值時）
1.2.6 四種工程單位（ft.lb、in.lb、N.m、kgf.cm）
1.2.7 100筆可儲存記錄值
1.2.8 通訊功能
1.2.9 5分鐘自動關機

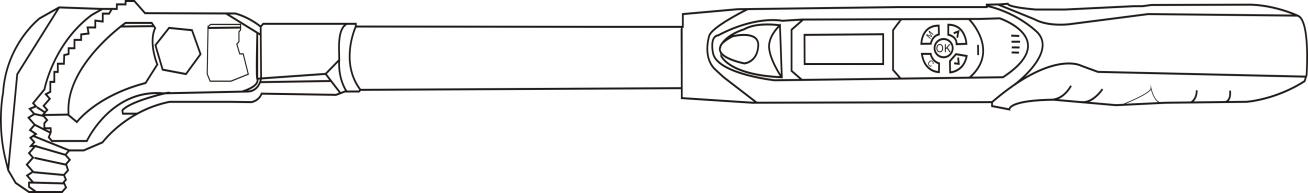

二、各部件功能及名稱

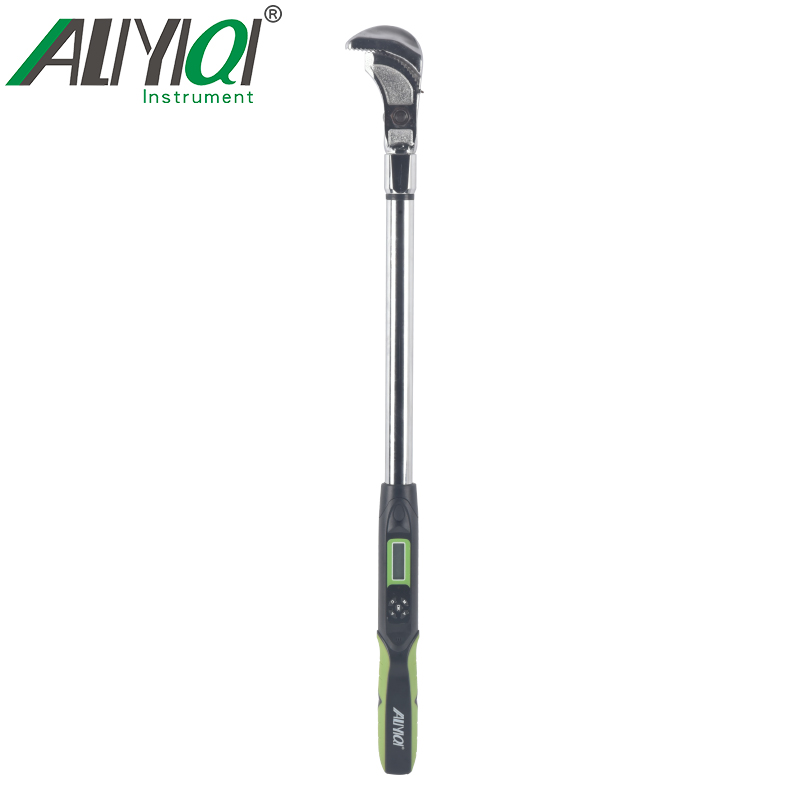

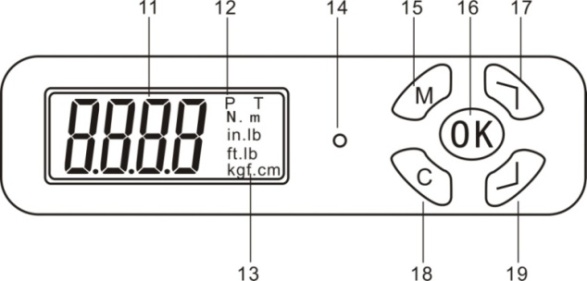

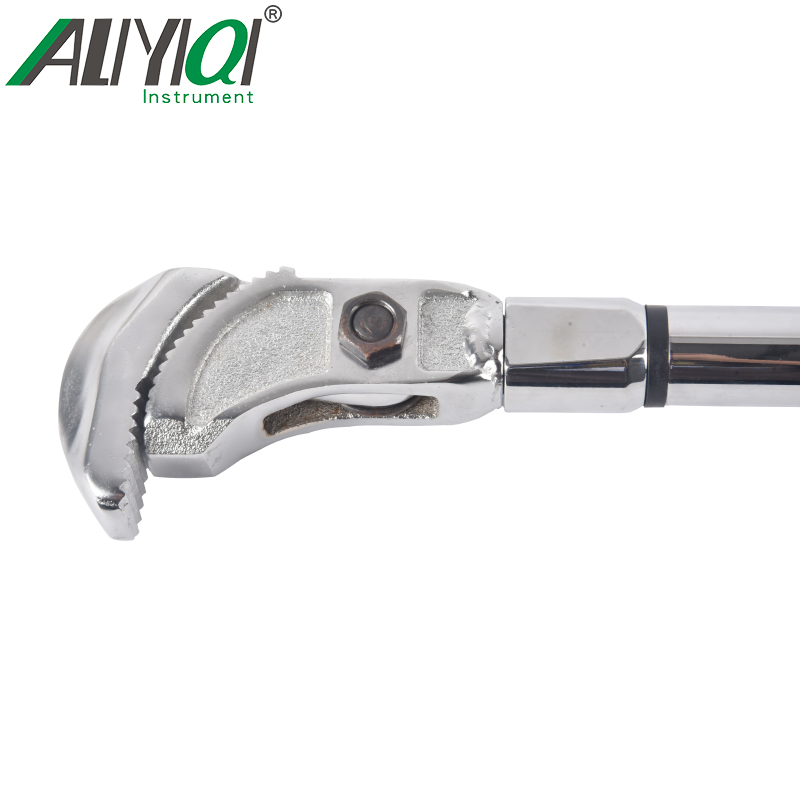

1、鋼筋頭 11、扭力值
2、桿子 12、P（峰值模式）、T（實時模式）
3、通訊孔 13、單位（N.m、in.lb、ft.lb、kgf.cm）

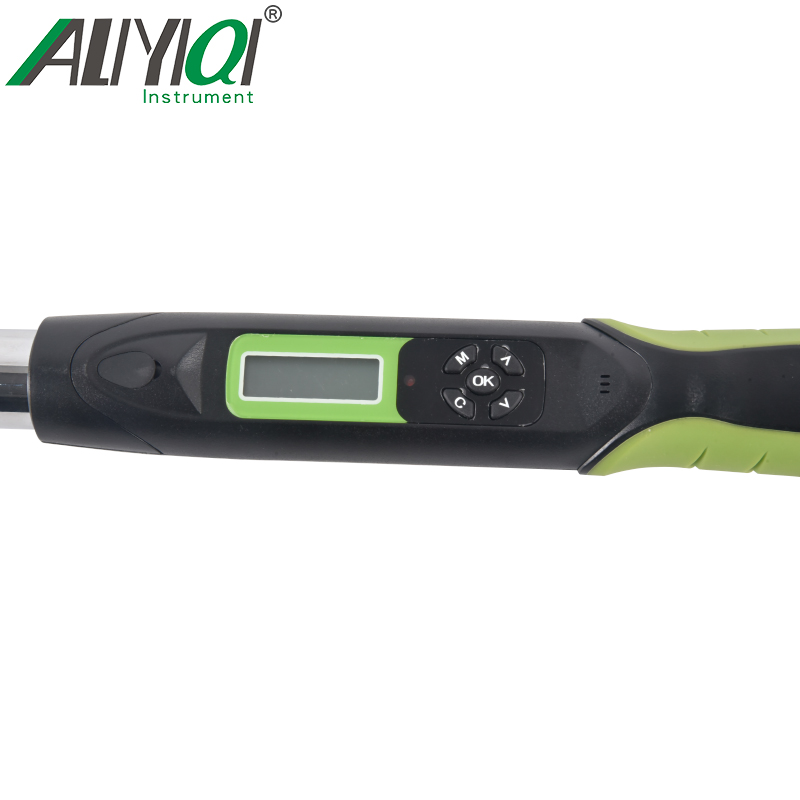

4、LCD 屏幕 14、LED 指示燈
5、面板 15、菜單按鍵
6、按鍵 16、確定按鍵
7、蜂鳴器 17、向上按鍵
8、手柄 18、取消按鍵
9、電池盒 19、向下按鍵
10、后蓋
三、產品技術規格
|
型號 |
AWG2-S-340R |
AWG2-S-410R |
|
MIN分度值 |
0.1 |
|
|
MAX操作范圍 （N.m） |
340N.m/250ft.lb/3009in.lb/3467.03kgf.cm |
410N.m/302.58ft.lb/3628.5in.lb/4180.85kgf.cm |
|
連接頭 |
1/29（14*18） |
|
|
蜂鳴器設定范圍（N.m） |
17~340 |
20.5~410 |
|
長度 |
715 |
|
|
精度*1 |
順時針：±3% 逆時針：±3.5% |
|
|
資料存儲容量 |
100 |
|
|
操作模式 |
峰值保持（P）/實時模式（T） |
|
|
單位 |
N.m、in.lb、ft.lb、kgf.cm |
|
|
棘輪頭形式 |
鋼筋頭 |
|
|
按鍵數 |
5 |
|
|
電池 |
2節1.5V 5號電池 |
|
|
操作溫度 |
-10℃~60℃ |
|
|
存儲溫度 |
-20℃~70℃ |
|
|
濕度 |
無凝露可到90% |
|
|
摔落測試高度 |
1米 |
|
|
振動測試條件*2 |
10G |
|
|
壽命測試*3 |
10000次 |
|
*：請參閱表格后面的批注
注意：
*1、精度保證范圍是在MAX操作值的20%到100%。扭力精度是常態值。校正精度以握把上五條凹槽的中間凹槽為校正點。為了確保精度，建議每年校正一次。
*2、壽命測試包括水平試驗和垂直試驗。
*3、“一次”是指將扳手從0N.m施力至該扳手MAX操作設定值，然后再回到0N.m。
四、使用扳手前注意事項
4.1、置入電池
4.1.1、將電池蓋取出。
4.1.2、置入兩個五號電池到電池盒中，請注意正負極方向。

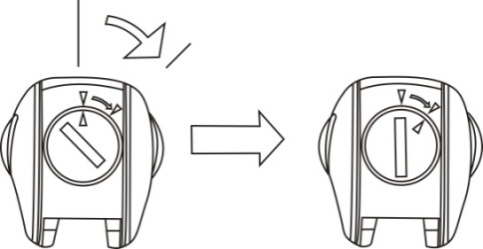

4.1.3、蓋上電池蓋，并將電池蓋旋轉至如下、下圖所示的位置。
4.2、打開電源和重置
4.2.1、按“C”鍵打開扳手電源
4.2.2、電源打開后，在使用之前，按“C”鍵重置扳手
注意：
1、如果扳手在開啟電源之前就已經有外力施加在扳手上，開啟電源/重設后，會有一個偏移值顯示在屏幕上。

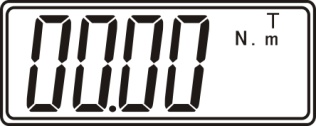

2、“N.m”和“T”是從EEPROM載入。一旦使用者更改單位或模式，將會永遠存在EEPROM。
4.3、在睡眠時喚醒扳手
4.3.1、扳手為了省電，如無操作。大約在5分鐘后會進入睡眠模式。按“C”鍵可喚醒扳手
4.4、低電壓保護
4.4.1、如果系統偵測電池電壓低于2.2V時，扳手會切斷電源；扳手電壓低于2.2V時 ，扳手會自動關機。
五、使用方法
5.1、置零開關機：按C鍵開機，開機之后如有力值出現可以按C鍵進行清零，在無操作情況下5分鐘進入睡眠模式，按C鍵可以啟動，同時也選擇長按C鍵進行關機。
5.2、預設值設置方法：正常開機狀態下在測量界面短按一下M 鍵，通過上下鍵切換自己需要的預設值，設定好預設值后系統會自動保存預設值，連續按M鍵直至返回測量界面即可。
5.3實時與峰值模式設置方法：本產品開機默認實時模式T，想要切換峰值模式P需要在測量界面短按兩次M鍵，出現NODE,然后可以選擇通過上下鍵進行T.P切換模式，選擇完成后連續按M鍵直至返回測量界面即可。
5.4、單位模式設置方法：本產品共有N.m、in.lb、ft.lb、kgf.cm四種單位模式選擇，可根據實際使用情況進行切換。設置方式在測量界面短按三次M鍵，出現UNLT,然后可以通過上下鍵選擇自己需要的單位模式，選擇完成后連續按M鍵直至返回測量界面即可。
5.5、數據保存與查看方法：數據保存.在P峰值模式使用下，測出的數據直接按C鍵表示放棄，按OK鍵可以進行保存，保存完成會自動返回測量界面進行再次測試，以此循環，數據可保存99組（數據編號為依次001.002.....099）。
數據查看.在測量界面短按M鍵4下查看保存數據組（在無數據保存下顯示0000）可以通過上下鍵查看數據編號，兩秒鐘無操作顯示該編號所儲存的詳細力值，查看完成后連續按M鍵直至返回測量界面即可。
5.6、清除數據存儲值：在測量界面短按M鍵5下出現CLR,再按C鍵出現NO?再按C鍵確認清除，顯示 DEL表示完成直接返回測量界面。（若在NO?界面按M鍵表示放棄刪除返回測量界面，注：清除數據是一次性全部清完所以數據，不存在單一操作）
六、通訊功能
6.1、連接通訊線
6.1.1、關閉扳手電源后，使用附屬的通訊線連接電腦通訊孔與扳手。
6.2、上傳存儲值
6.2.1、確定已接妥PC與扳手。
6.2.2、先按至CLR再按上鍵出現“
”。（參考“5.6”章節）
6.2.3、在PC上啟動上傳軟件。
6.2.4、在上傳軟件，首先選擇正確的Com No并且點擊“Port Open”打開端口。
6.2.5、下一步，點擊upload鍵以傳送存儲值至電腦。
6.2.6、然后，點擊“Export”，系統會自動以Excel的格式打開上傳的數據。
6.2.7、選擇合適的存儲路徑保存你所上傳的數據表格。
七、保養與儲存
7.1、注意:
為了維持良好精度，建議大約每一年需重新校正一次。
7.2、過扭力可能會造成損壞或精度損失（超過MAX扭力范圍105%）。
7.3、請勿將扳手劇烈搖晃或?qū)馐炙ぢ涞厣稀?/p>
7.4、不要把扳手當鐵錘使用。
7.5、請勿將扳手放在高溫、高濕度或是太陽直射的地方。
7.6、請勿在靠近水的地方使用扳手。
7.7、如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。
7.8、請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。
7.9、請勿將扳手靠近磁性物體。
7.10、請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。
7.11、請勿重壓LCD屏幕。
八、電池處理
8.1、如果長時間不使用扭力扳手時，請將電池取出。
8.2、當您需要長途旅行或是身處寒冷地區時，請準備備用電池。
8.3、請勿混合使用不同廠牌的電池，也請勿將新舊電池混合使用。
8.4、汗水、油污等會阻礙電池電極的接觸，請?jiān)诜湃肱ちΠ馐智?，將電池擦拭干凈?/p>
8.5、請將使用完的電池丟棄在指定回收處。請勿將電池置入火中。
九、隨機附件明細表
|
1 |
數據線 |
1根 |
帶通訊使用 |
|
2 |
5V電池 |
1對 |
|
|
3 |
電池盒鑰匙 |
1把 |
|
|
4 |
數據光盤 |
1張 |
帶通訊使用 |
|
5 |
充電頭 |
1個 |
帶通訊使用 |
