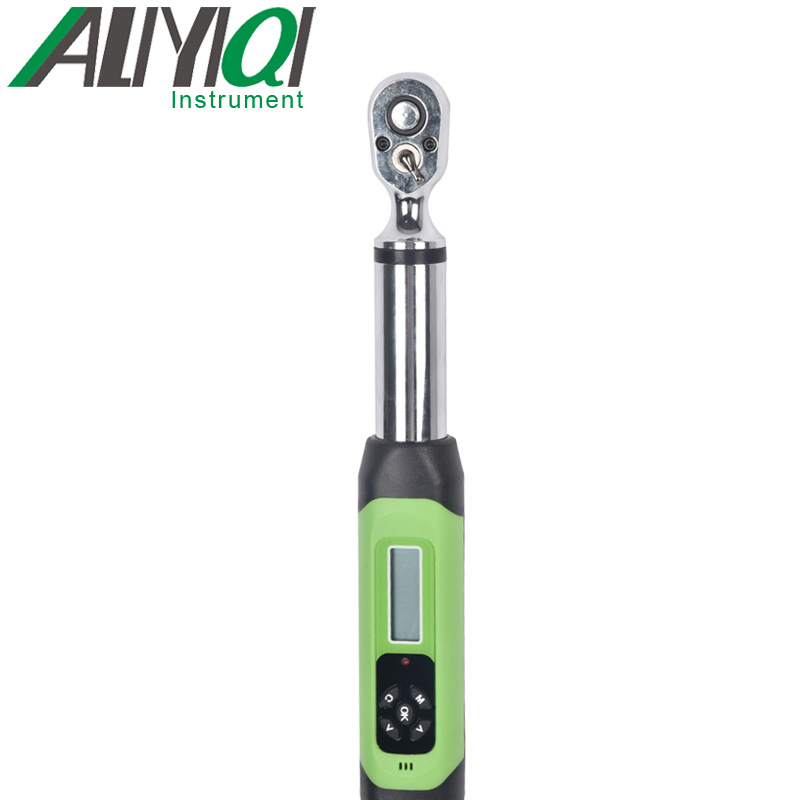

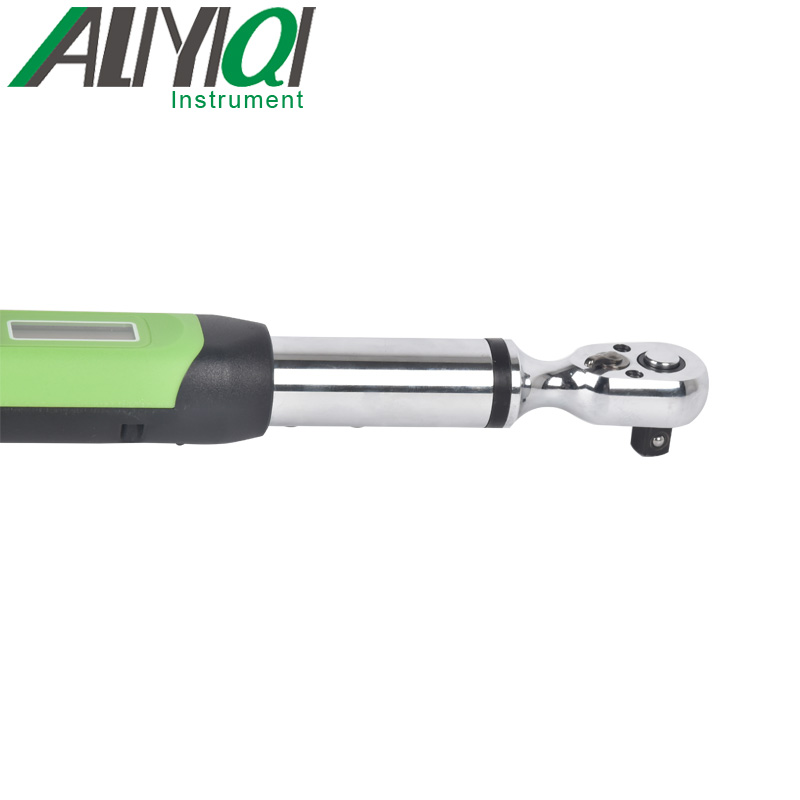

AWJ數顯扭力扳手

一、概述

1.1主要用途及適用范圍

AWJ棘輪頭數顯扭力扳和AWJC可換頭數顯扳手有別于一般的扭力扳手，其中AWJC可換頭扳手其自帶的棘輪頭可隨意更換為開口頭、梅花頭、活動開口頭等插件使用，兩者同時擁有強大的操作功能，包含扭力設定；單位設定；模式設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于汽車行業、機械行業等的螺栓緊固及控制。

1.2 功能特點

1.2.1 數顯扭力讀取值

1.2.2 順時針±2%，逆時針±2.5%精度（在MAX操作范圍的20~100%）

1.2.3 順時針及逆時針均可操作

1.2.4 峰值保持及實時模式

1.2.5 蜂鳴器及LCD指示（達到預定扭力值時）

1.2.6 四種工程單位（ft.lb、in.lb、N.m、kgf.cm）

1.2.7 99組可儲存記錄值

1.2.8 5分鐘自動關機

1.3 產品型號選型

①：精度

精確度

±2%-順時針/±2.5%-逆時針

②：是否帶通訊功能

通訊傳輸功能
無	無

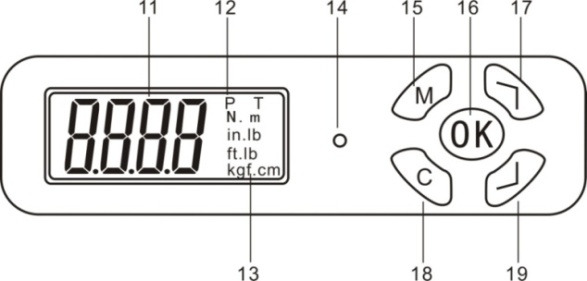

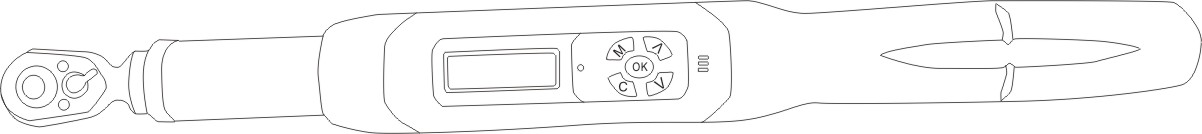

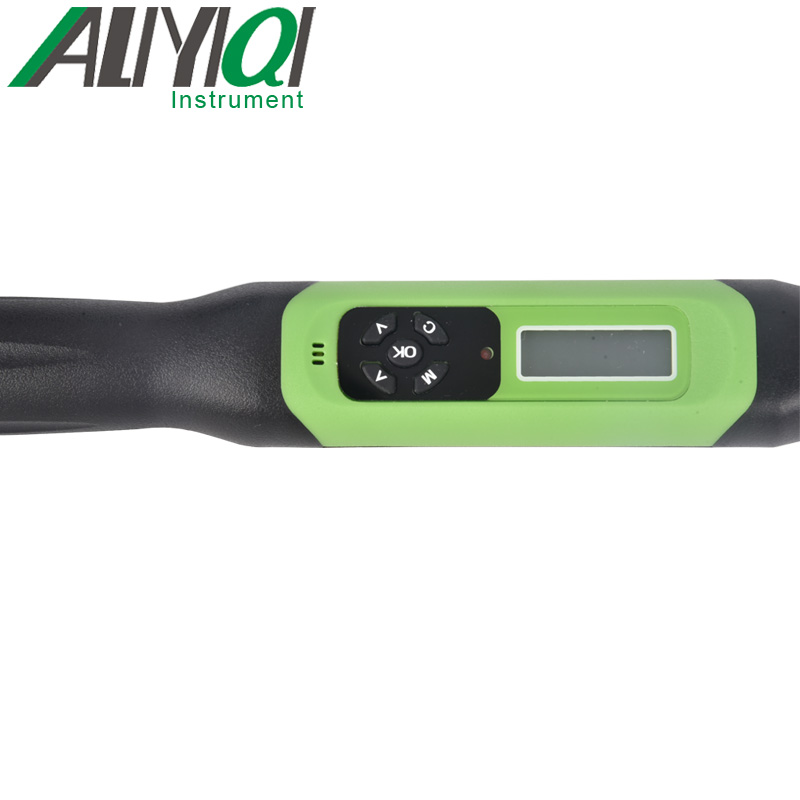

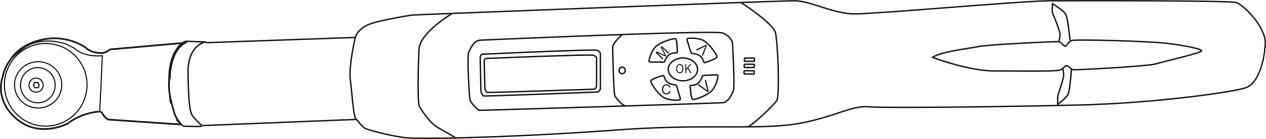

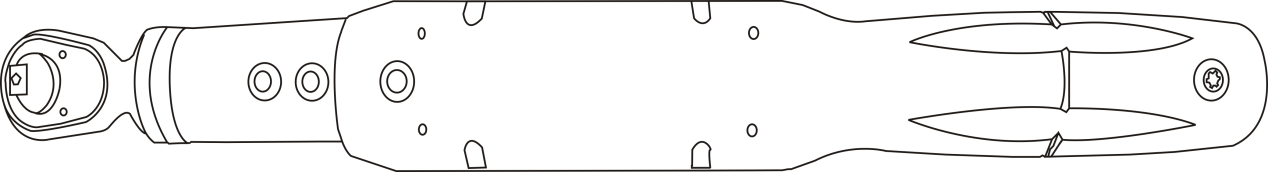

1.4各部件功能及名稱



1、雙向棘輪頭 11、扭力值

2、轉向撥片 12、P（峰值模式）、T（實時模式）

3、主體 13、單位（N.m、in.lb、ft.lb、kgf.cm）

4、LCD屏幕 14、LED指示燈

5、按鍵 15、菜單按鍵

6、蜂鳴器 16、確定按鍵

7、電池盒 17、向上按鍵

8、電池蓋 18、取消按鍵

9、棘輪扭力方頭 19、向下按鍵

10、握把



二、產品技術規格

型號	AWJ2- 0010	AWJ2- 0030	AWJ3- 0030	AWJ3- 0060	AWJ3- 0085	AWJ3- 0135	AWJ4- 0135	AWJ4-0200	AWJ4- 0340	AWJ6- 0500	AWJ6- 0850
	AWJC1 -010	AWJC1 -030A	AWJC1 -030B	AWJC1 -060	AWJC1 -085	AWJC1 -135	AWJC2 -135	AWJC2 -200	AWJC2 -340
MIN分度值	0.01					0.1
MAX操作范圍 （N.m）	10N.m/7.37ft.lb/88.50in.lb/101.97kgf.cm	30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm	30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm	60N.m/44.25ft.lb/531.04in.lb/611.82kgf.cm	85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm	135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm	135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm	200N.m/147.5ft.lb/1770in.lb/2039.43kgf.cm	340N.m/250ft.lb/3009in.lb/3467.03kgf.cm	500N.m/4424in.lb/368.7ft.lb/5098.58kgf.cm	850N.m/7521in.lb/626.8ft.ln/8667.58kgf.cm
連接頭	1/4		3/8				1/2			3/4
可換頭連接尺寸	9*12						14*18
蜂鳴器設定范圍（N.m）	0.5~10	1.5~30	1.5~30	3~60	4.25~ 85	6.75~ 135	6.75~135	10~ 200	17~340	25~500	42.5~ 850
長度	390		420				535		655	950	1220
精度*1	順時針：±2% 逆時針：±2.5%									順時針：±2.5% 逆時針：±3.5%
資料存儲容量	100
操作模式	峰值保持（P）/實時模式（T）
單位	N.m、in.lb、ft.lb、kgf.cm
棘輪頭形式	雙向棘輪頭
棘輪頭齒數	36									48
按鍵數	5
電池	2節1.5V 5號電池
操作溫度	-10℃~60℃
存儲溫度	-20℃~70℃
濕度	無凝露可到90%
摔落測試高度	1米
振動測試條件*2	10G
壽命測試*3	10000次

三、使用方法

3.1、置零開關機：按C鍵開機，開機之后如有力值出現可以按C鍵進行清零，在無操作情況下5分鐘進入睡眠模式，按C鍵可以啟動，同時也選擇長按C鍵進行關機。

3.2、預設值設置方法：正常開機狀態下在測量界面短按一下M 鍵，通過上下鍵切換自己需要的預設值，設定好預設值后系統會自動保存預設值，連續按M鍵直至返回測量界面即可。

3.3實時與峰值模式設置方法：本產品開機默認實時模式T，想要切換峰值模式P需要在測量界面短按兩次M鍵，出現NODE,然后可以選擇通過上下鍵進行T.P切換模式，選擇完成后連續按M鍵直至返回測量界面即可。

3.4、單位模式設置方法：本產品共有N.m、in.lb、ft.lb、kgf.cm四種單位模式選擇，可根據實際使用情況進行切換。設置方式在測量界面短按三次M鍵，出現UNLT,然后可以通過上下鍵選擇自己需要的單位模式，選擇完成后連續按M鍵直至返回測量界面即可。

3.5、數據保存與查看方法：數據保存.在P峰值模式使用下，測出的數據直接按C鍵表示放棄，按OK鍵可以進行保存，保存完成會自動返回測量界面進行再次測試，以此循環，數據可保存99組（數據編號為依次001.002.....099）。

數據查看.在測量界面短按M鍵4下查看保存數據組（在無數據保存下顯示0000）可以通過上下鍵查看數據編號，兩秒鐘無操作顯示該編號所儲存的詳細力值，查看完成后連續按M鍵直至返回測量界面即可。

3.6、清除數據存儲值：在測量界面短按M鍵5下出現CLR,再按C鍵出現NO?再按C鍵確認清除，顯示 DEL表示完成直接返回測量界面。（若在NO?界面按M鍵表示放棄刪除返回測量界面，注：清除數據是一次性全部清完所以數據，不存在單一操作）

四、注意事項：

4.1 為了維持良好精度，建議大約每一年需重新校正一次。

4.2、過扭力可能會造成損壞或精度損失（超過MAX扭力范圍105%）。

4.3、請勿將扳手劇烈搖晃或?qū)馐炙ぢ涞厣稀?/p>

4.4、不要把扳手當鐵錘使用。

4.5、請勿將扳手放在高溫、高濕度或是太陽直射的地方。

4.6、請勿在靠近水的地方使用扳手。

4.7、如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。

4.8、請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。

4.9、請勿將扳手靠近磁性物體。

4.10、請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。

4.11、請勿重壓LCD屏幕。

五、電池處理

5.1、如果長時間不使用扭力扳手時，請將電池取出。

5.2、當您需要長途旅行或是身處寒冷地區時，請準備備用電池。

5.3、請勿混合使用不同廠牌的電池，也請勿將新舊電池混合使用。

5.4、汗水、油污等會阻礙電池電極的接觸，請在放入扭力扳手前，將電池擦拭干凈。

5.5、請將使用完的電池丟棄在指定回收處。請勿將電池置入火中。

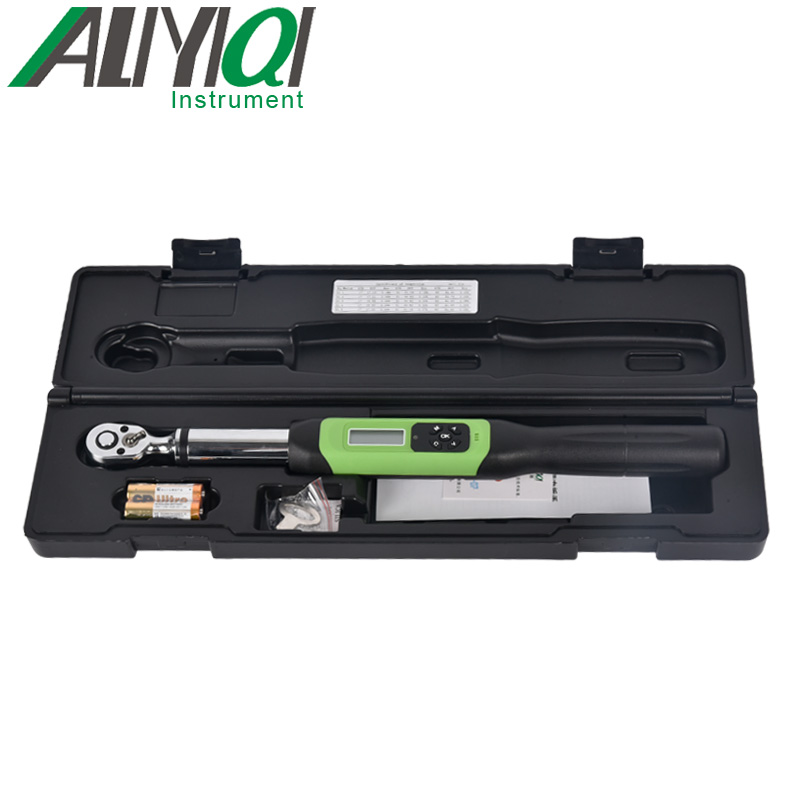

六、隨機附件明細表

1	干燥劑	1包
2	5V電池	1對
3	電池盒鑰匙	1把
4	說明書	1份
5	合格證+保修卡	1份
注：AWJ與AWJC包裝附件統一
