AWG數顯扭力扳手

一、概述

1.1主要用途及適用范圍

數顯扭力扳手有別于一般的扭力扳手，擁有強大的操作功能，包含扭力設定；單位設定；模式設定；數值儲存；數值清除；數值輸出以及用戶校正功能。易于操作，通過安裝數字顯示屏降低了對操作人員的要求。適用于汽車行業、機械行業等的螺栓緊固及控制。

1.2 功能特點

1.2.1 數顯扭力讀取值

1.2.2 順時針±2%，逆時針±2.5%精度（在最大操作范圍的20~100%）

1.2.3 順時針及逆時針均可操作

1.2.4 峰值保持及實時模式

1.2.5 蜂鳴器及LED指示（達到預定扭力值時）

1.2.6 四種工程單位（ft.lb、in.lb、N.m、kgf.cm）

1.2.7 100筆可儲存記錄值

1.2.8 通訊功能

1.2.9 5分鐘自動關機

1.3 產品型號選型

①：最高精度

精確度

±2%-順時針/±2.5%-逆時針

②：是否帶通訊功能

通訊傳輸功能
無	無
R	有

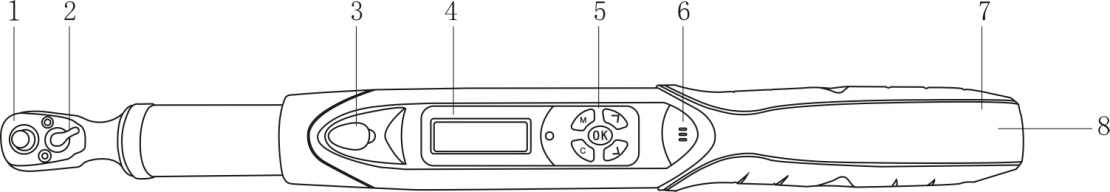

二、各部件功能及名稱

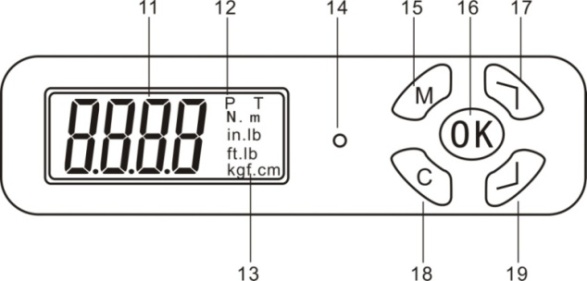

1、雙向棘輪頭 11、扭力值

2、轉向撥片 12、P（峰值模式）、T（實時模式）

3、通訊孔 13、單位（N.m、in.lb、ft.lb、kgf.cm）

4、LCD屏幕 14、LED指示燈

5、按鍵 15、菜單按鍵

6、蜂鳴器 16、確定按鍵

7、電池盒 17、向上按鍵

8、電池蓋 18、取消按鍵

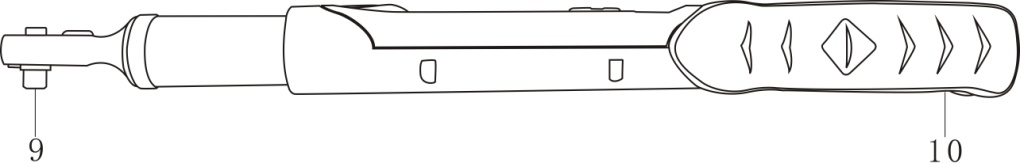

9、棘輪扭力方頭 19、向下按鍵

10、握把

三、產品技術規格

型號

不帶通訊

-0010

-0030

-0030

-0060

-0085

-0135

-0135

-0200

-0340

-0500

-0850

帶通訊

-0010R

-0030R

-0030R

-0060R

-0085R

-0135R

-0135R

-0200R

-0340R

-0500R

-0850R

最小分度值

0.01

0.1

最大操作范圍 （N.m）

10N.m/ 7.37ft.lb/88.50in.lb/101.97kgf.cm

30N.m/ 22.12ft.lb/265.5in.lb/305.91kgf.cm

30N.m/ 22.12ft.lb/265.5in.lb/305.91kgf.cm

60N.m/ 44.25ft.lb/531.04in.lb/611.82kgf.cm

85N.m/ 62.69ft.lb/ 752.31in.lb/866.75kgf.cm

135N.m/ 99.57ft.lb/1195in.lb/1376.61kgf.cm

135N.m/ 99.57ft.lb/1195in.lb/ 1376.61kgf.cm

200N.m/ 147.5ft.lb/ 1770in.lb/ 2039.43kgf.cm

340N.m/ 250ft.lb/ 3009in.lb/ 3467.03kgf.cm

500N.m/ 4424in.lb/ 368.7ft.lb/ 5098.58kgf.cm

850N.m/ 7521in.lb/ 626.8ft.ln/ 8667.58kgf.cm

連接頭

1/4

3/8

1/2

3/4

蜂鳴器設定范圍（N.m）

0.5~10

1.5~30

1.5~30

2~60

4.25~85

6.75~135

6.75~135

10~200

17~340

25~500

42.5~850

長度

390

420

535

655

精度*1

順時針：±2% 逆時針：±2.5%

順時針：±2.5% 逆時針：±3.5%

資料存儲容量

100

操作模式

峰值保持（P）/實時模式（T）

單位

N.m、in.lb、ft.lb、kgf.cm

棘輪頭形式

雙向棘輪頭

棘輪頭齒數

36

48

按鍵數

5

電池

2節1.5V 5號電池

操作溫度

-10℃~60℃

存儲溫度

-20℃~70℃

濕度

無凝露可到90%

摔落測試高度

1米

振動測試條件*2

10G

壽命測試*3

10000次

*：請參閱表格后面的批注

注意：

*1、精度保證范圍是在最大操作值的20%到100%，且最后一位數為±1不計。扭力精度是常態值。校正精度以握把上五條凹槽的中間凹槽為校正點。為了確保精度，建議每年校正一次。

*2、壽命測試包括水平試驗和垂直試驗。

*3、“一次”是指將扳手從0N.m施力至該扳手最大操作設定值，然后再回到0N.m。

四、使用扳手前注意事項

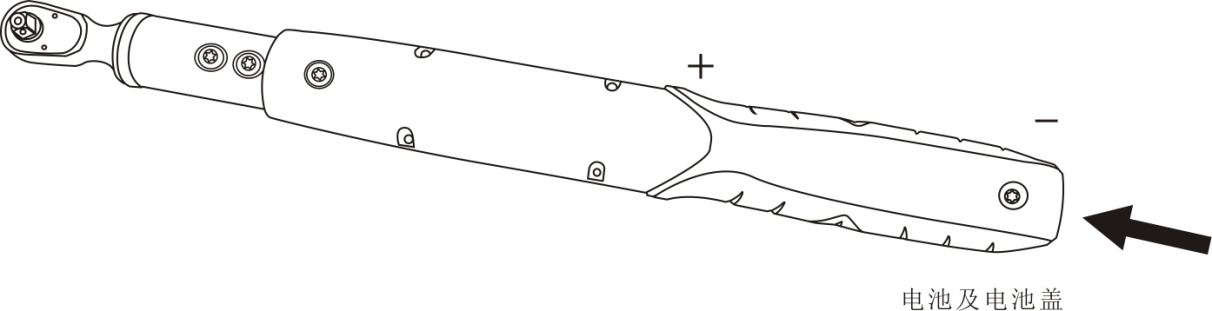

4.1、置入電池

4.1.1、將電池蓋取出。

4.1.2、置入兩個五號電池到電池盒中，請注意正負極方向。

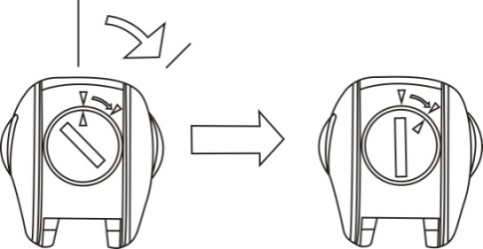

4.1.3、蓋上電池蓋，并將電池蓋旋轉至如下、下圖所示的位置。

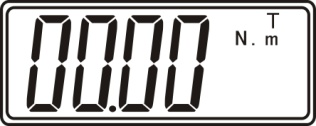

4.2、打開電源和重置

4.2.1、按“C”鍵打開扳手電源

4.2.2、電源打開后，在使用之前，按“C”鍵重置扳手

注意：

1、如果扳手在開啟電源之前就已經有外力施加在扳手上，開啟電源/重設后，會有一個偏移值顯示在屏幕上。

2、“N.m”和“T”是從EEPROM載入。一旦使用者更改單位或模式，將會永遠存在EEPROM。

4.3、在睡眠時喚醒扳手

4.3.1、扳手為了省電，如無操作。大約在5分鐘后會進入睡眠模式。按“C”鍵可喚醒扳手

4.4、低電壓保護

4.4.1、如果系統偵測電池電壓低于2.2V時，扳手會切斷電源；扳手電壓低于2.2V時 ，扳手會自動關機。

五、設定

注意：

1、如果存儲器沒有資料時，屏幕顯示“n000”,然后自動切換到存儲值“0000”。

2、通訊模式是用來上傳記錄至電腦用的。

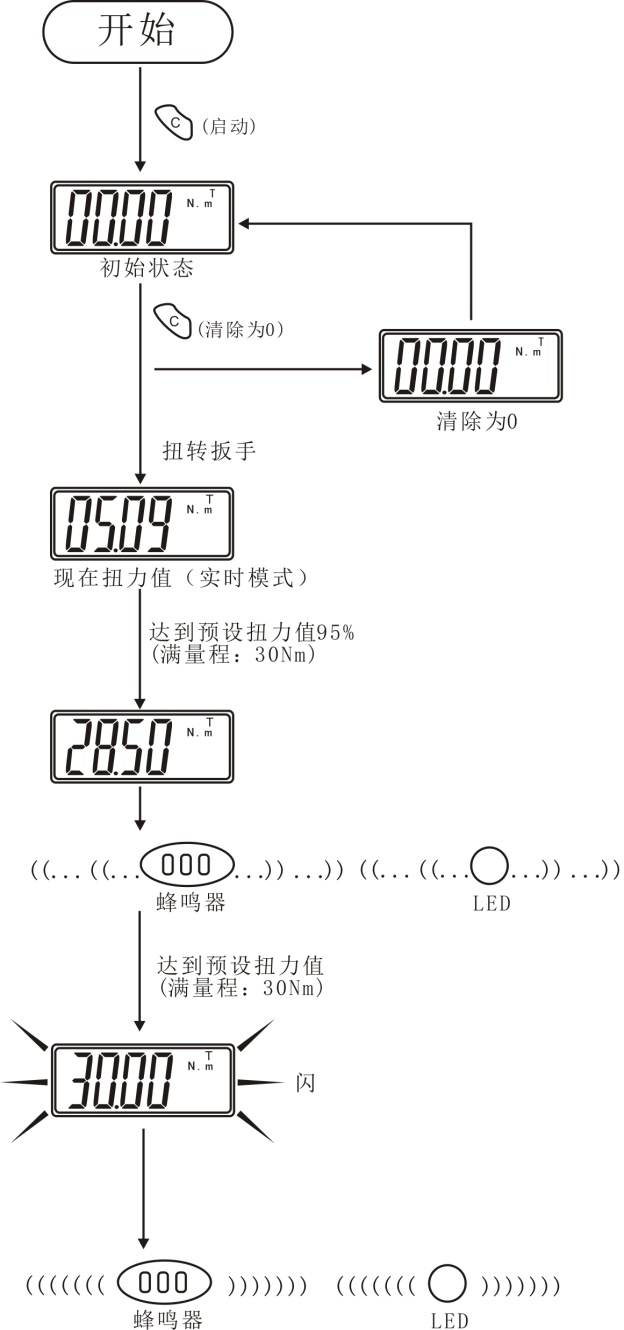

六、實時模式

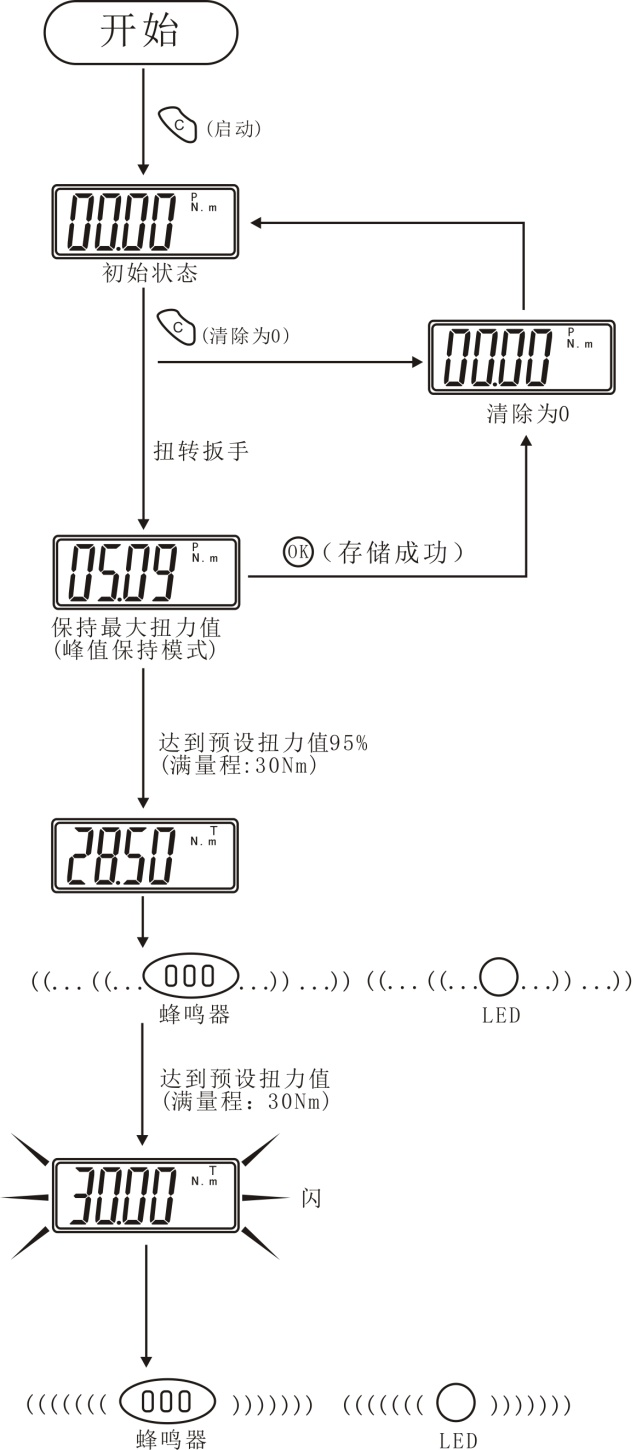

七、峰值保持模式

八、通訊功能

8.1、連接通訊線

8.1.1、關閉扳手電源后，使用附屬的通訊線連接電腦通訊孔與扳手。

8.2、上傳存儲值

8.2.1、確定已接妥PC與扳手。

8.2.2、按壓扳手操作模式至“”。（參考“設定”章節）

8.2.3、在PC上啟動上傳軟件。

8.2.4、在上傳軟件，首先選擇正確的Com No并且點擊“Port Open”打開端口。

8.2.5、下一步，點擊upload鍵以傳送存儲值至電腦。

8.2.6、最后，點擊“Export”，系統會自動以Excel的格式打開上傳的數據。

8.2.7、選擇合適的存儲路徑保存你所上傳的數據表格。

九、保養與儲存

9.1、注意:

為了維持良好精度，建議大約每一年需重新校正一次。

9.2、過扭力可能會造成損壞或精度損失（超過最大扭力范圍105%）。

9.3、請勿將扳手劇烈搖晃或將扳手摔落地上。

9.4、不要把扳手當鐵錘使用。

9.5、請勿將扳手放在高溫、高濕度或是太陽直射的地方。

9.6、請勿在靠近水的地方使用扳手。

9.7、如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。

9.8、請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。

9.9、請勿將扳手靠近磁性物體。

9.10、請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。

9.11、請勿重壓LCD屏幕。

十、電池處理

10.1、如果長時間不使用扭力扳手時，請將電池取出。

10.2、當您需要長途旅行或是身處寒冷地區時，請準備備用電池。

10.3、請勿混合使用不同廠牌的電池，也請勿將新舊電池混合使用。

10.4、汗水、油污等會阻礙電池電極的接觸，請在放入扭力扳手前，將電池擦拭干凈。

10.5、請將使用完的電池丟棄在指定回收處。請勿將電池置入火中。

十一、隨機附件明細表

1	數顯扭力扳手	1把
2	說明書	1份
3	電池蓋鑰匙	1個
4	合格證	1份
5	保修卡	1份
6	檢查證明書	1份
7	干燥劑	1包
8	5#電池	2節
