AWE帶角度數顯扭矩扳手

AWE帶角度扭矩扳手使用說明書

1、 系統概述

1.1主要用途及適用范圍

AWE帶角度數顯扭矩扳手是一款新型的數顯扳手。可以直接并準確的讀出扭矩-角度值，使用簡單，易于操作。適用于汽車行業、機械行業等的螺栓緊固及控制。

1.2功能特點

1.2.1 可直接讀出扭矩-角度值；

1.2.2 ±1°（轉動90°速度在30°/sec）；

1.2.3 ±1%；

1.2.4 可順時針和逆時針測量；

1.2.5 蜂鳴器、LED和振動器提示目標值；

1.2.6 四種扭力單位：N.m、kfg.cm、ft.lbf、in.lbf等。

1.2.7 角度單位為度（°）

1.2.8 自帶3.7V鋰電池，通過USB可以直接對鋰電池充電；

1.2.9 自帶usb接口，可上傳保存數據。

1.2.10 測量模式：實時模式、峰值模式和預置模式三種測量模式。

1.2.11 自動背光功能；

1.3 規格參數

型號

不帶通訊

AWE2 -0010

AWE2 -0030

AWE3-0030

AWE3-0060

AWE3-0085

AWE3 -0135

AWE4 -0135

AWE4 -0200

AWE4 -0340

AWE6- 0500

AWE6- 0850

帶通訊

AWE2 -0010R

AWE2 -0030R

AWE3-0030R

AWE3-0060R

AWE3-0085R

AWE3 -0135R

AWE4 -0135R R

AWE4 -0200R

AWE4 -0340R

AWE6- 0500R

AWE6- 0850R

最小分度值

0.01

0.1

最大操作范圍 （N.m）

10N.m/7.37ft.lb/88.50in.lb/101.97kgf.cm

30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm

30N.m/22.12ft.lb/265.5in.lb/305.91kgf.cm

60N.m/44.25ft.lb/531.04in.lb/611.82kgf.cm

85N.m/62.69ft.lb/752.31in.lb/866.75kgf.cm

135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm

135N.m/99.57ft.lb/1195in.lb/1376.61kgf.cm

200N.m/147.5ft.lb/1770in.lb/2039.43kgf.cm

340N.m/250ft.lb/3009in.lb/3467.03kgf.cm

500N.m/4424in.lb/368.7ft.lb/5098.58kgf.cm

850N.m/7521in.lb/626.8ft.ln/8667.58kgf.cm

連接頭

1/4

3/8

1/2

3/4

長度

390

420

535

655

扭力精度*1

±1%

角度精度

±1°（角度在每秒30°的速度轉90°下測量之精度）

資料存儲容量

255

操作模式

峰值模式（P）/實時模式（T）/預置模式（Pre）

單位

N.m、kgf.cm、ft.lbf、in.lbf

棘輪頭形式

雙向棘輪頭

棘輪頭齒數

36

48

按鍵數

5

電池

3.7V鋰電池

操作溫度

-10℃~60℃

存儲溫度

-20℃~70℃

濕度

無凝露可到90%

摔落測試高度

1米

振動測試條件*2

10G

壽命測試*3

10000次

二、產品組件

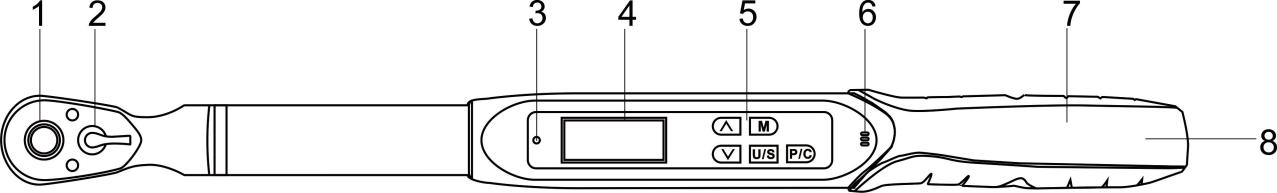

2.1產品結構

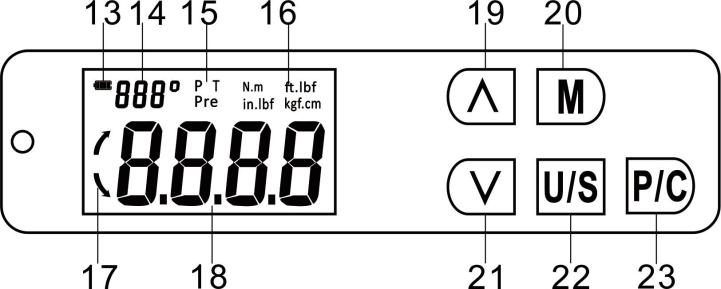

2.2液晶顯示圖

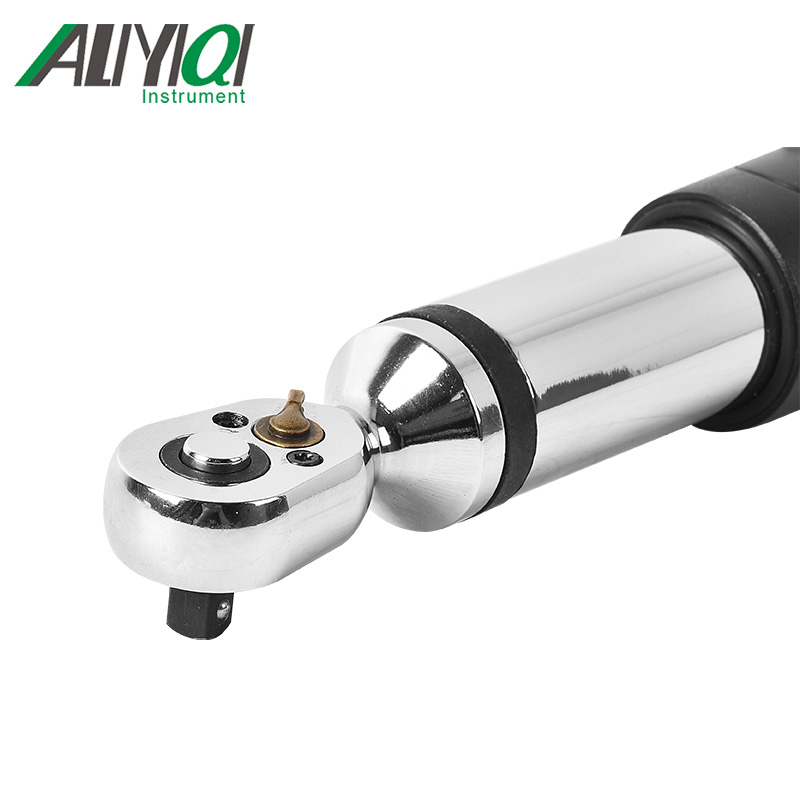

1、 雙向棘輪頭 2、轉向撥片

3、LED指示燈 4、LCD屏幕

%1、 按鍵 6、蜂鳴器

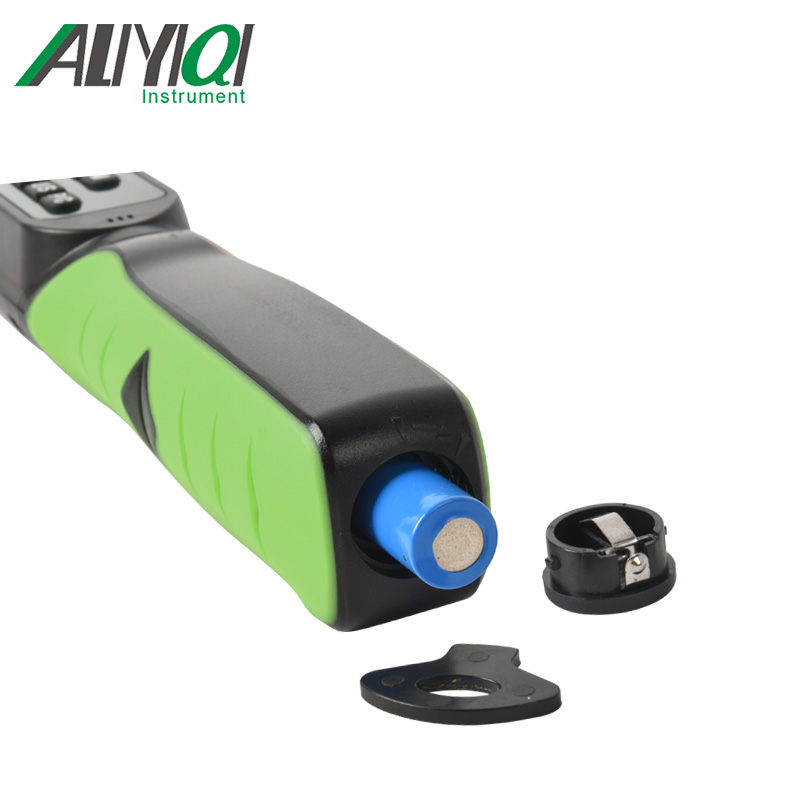

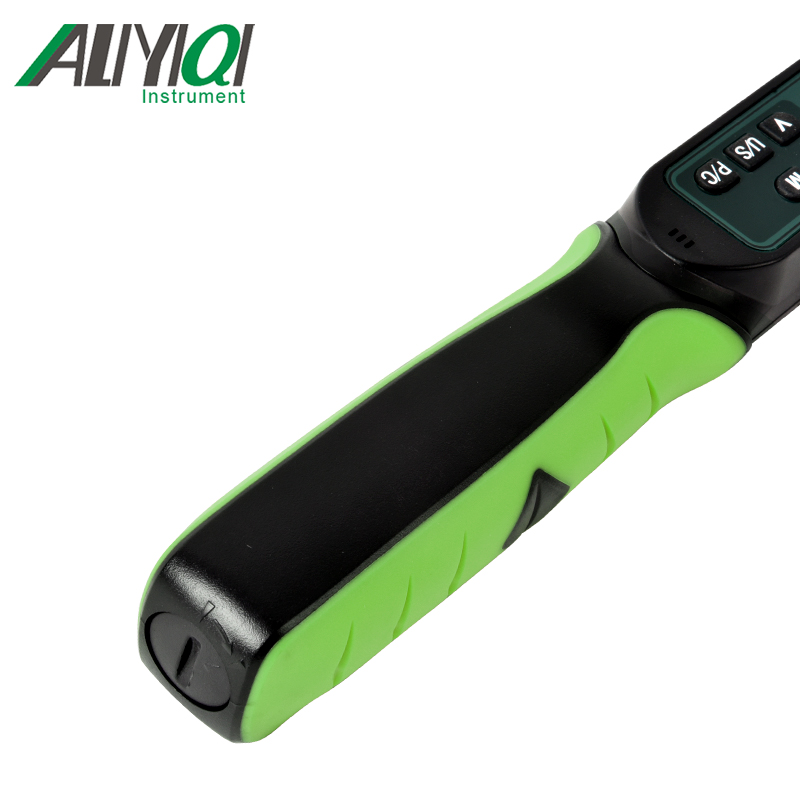

7、電池盒 8、電池蓋

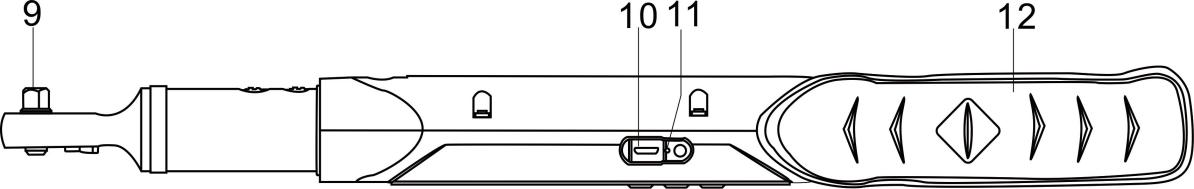

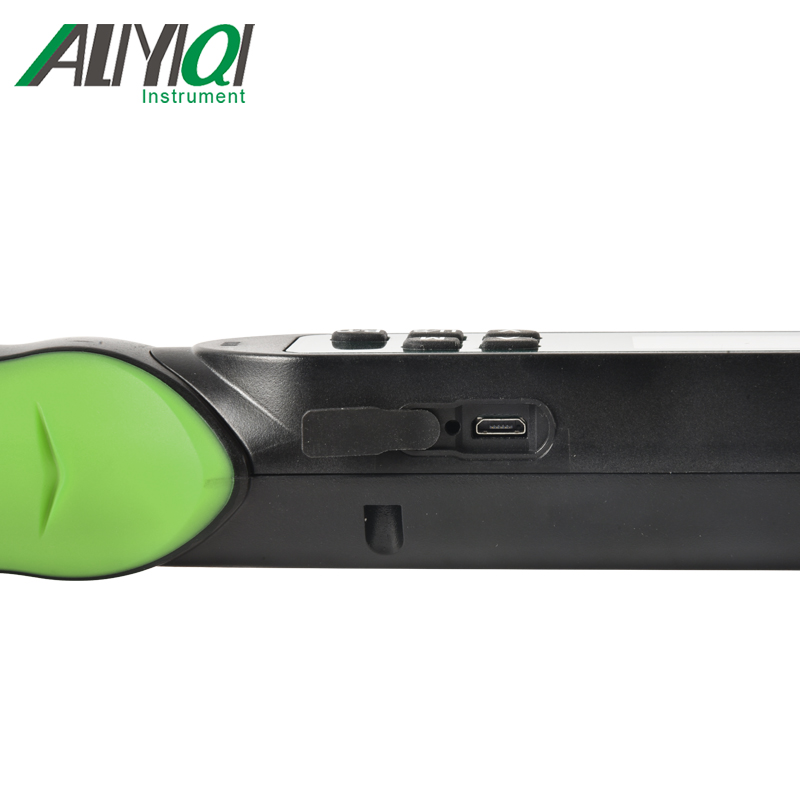

9、棘輪扭力方頭 10、USB/充電接口

11、充電指示燈 12、握把

13、電池電量顯示 14、角度值顯示

15、工作模式 16、單位顯示

17、扭力方向 18、扭力值顯示

19、向上/預置值解鎖按鍵 20、存儲/查看按鍵

21、向下/工作模式切換按鍵 22、單位切換/菜單按鍵

23、電源/置零按鍵

三、工作模式說明

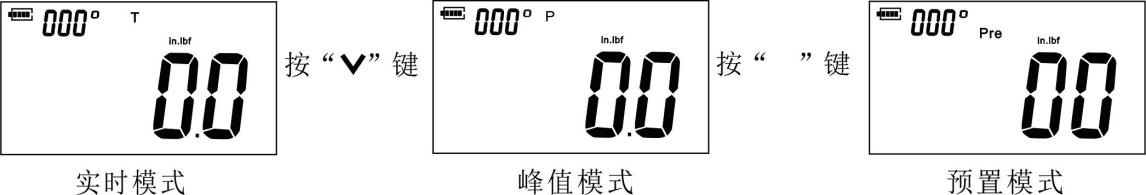

3.1 工作模式切換

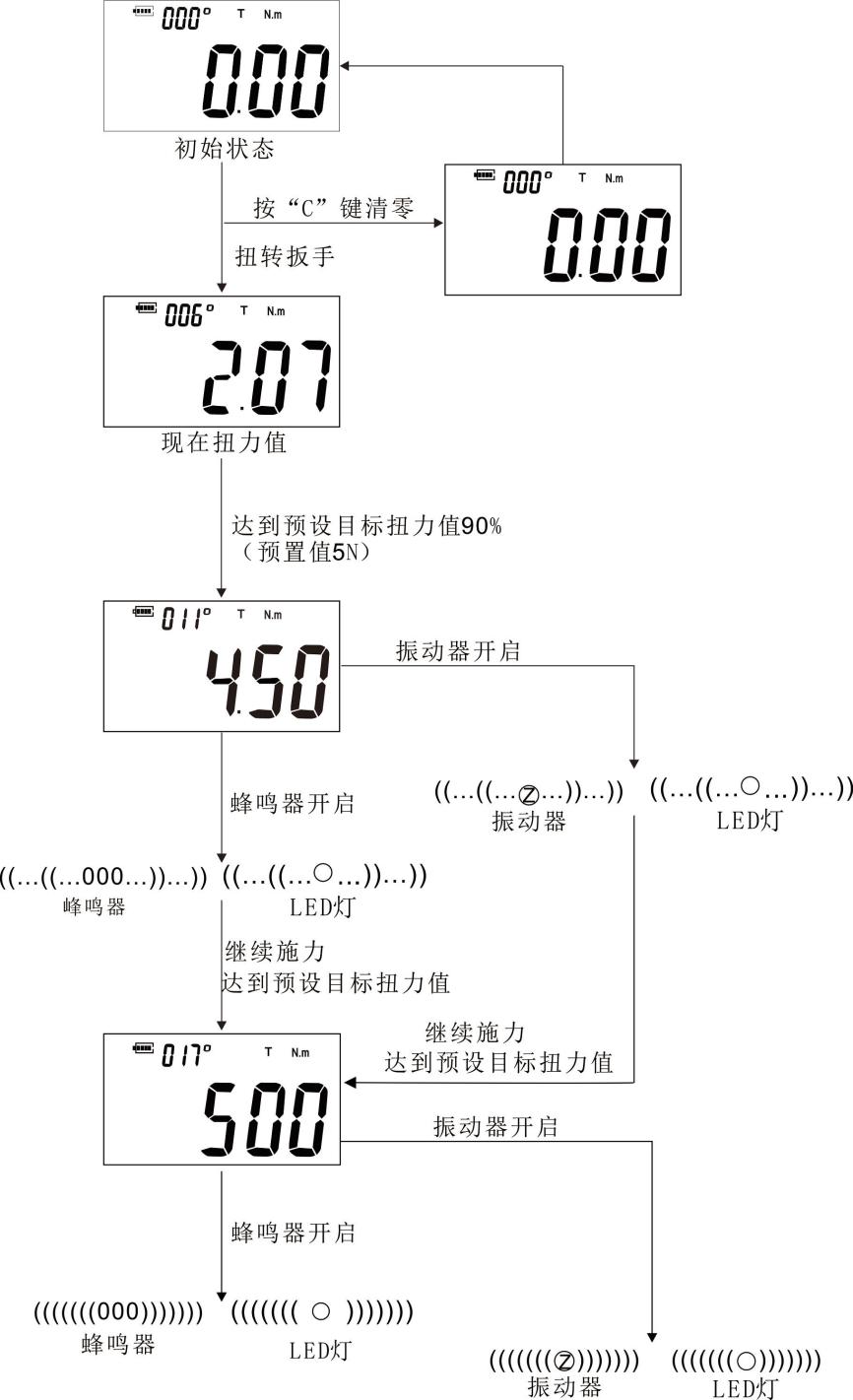

3.2 實時模式操作

實時測量模式跟隨施加扭矩值和旋轉角度值（旋轉角度值時通過扭矩值大于0時開始計算選擇角度）。當卸載扭力，扭力值到零時，角度自動清零。

液晶屏顯示為T時，為實時模式，如果不顯示T，請按“”鍵進行模式切換。操作步驟如下圖所示：

NOTE1:實時模式下，扭力值大于0時，就會顯示角度值.

NOTE2:實時模式下，達到預設目標力值的90%時，蜂鳴器開啟后，紅燈閃爍，蜂鳴器短鳴；振動器開啟后，紅燈閃爍，振動器間斷振動，振動頻率根據扭力接近程度提高震動頻率

NOTE3:實時模式下，蜂鳴器開啟后，達到或大于預設目標扭力值時，紅燈長亮，蜂鳴器長鳴；振動器開啟后，紅燈長亮，振動器連續振動。

NOTE4:蜂鳴器和振動器不能同時啟用。若用戶開啟蜂鳴器后，振動器自動關閉；若開啟振動器，則蜂鳴器自動關閉。

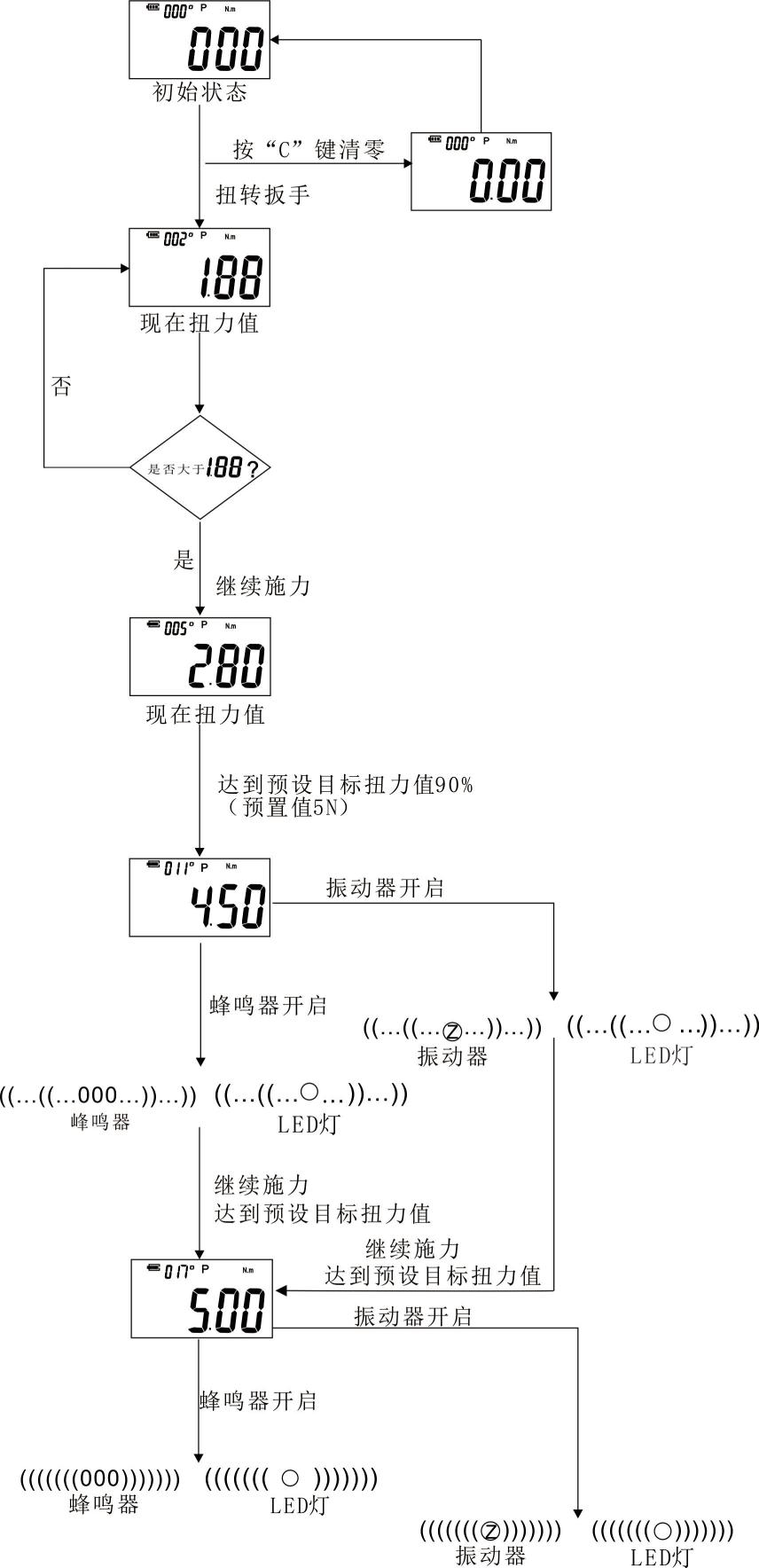

3.3 峰值模式

在峰值測量模式下，當施加扭力時，扳手將鎖住最大施加扭力和最大角度，并將其顯示在液晶屏上。當卸載扭力時，峰值扭力和峰值角度將被鎖定，當再次加載時LCD液晶屏將不更新已鎖定峰值。當開啟自動保存功能時，扳手會自動保存力值和角度，并自動清零，需進行下次測量時，直接加載扭力。當未開啟自動保存功能時可通過按“M”鍵保存或通過按“P/C”鍵清零。

液晶屏顯示P為峰值模式，如果不顯示P，請按“”鍵進行切換。峰值模式操作步驟如下圖所示：

NOTE1:峰值模式下，首次測量時當扭力值大于0時，扳手顯示角度與扭力值；但是當繼續施力時（不清零且不保存數值的情況下），本次測量扭力值大于首次測量力值時角度值才會跟隨扭力值變動。

NOTE2:峰值模式下，達到預設目標扭力值的90%時，蜂鳴器開啟后，紅燈閃爍，蜂鳴器短鳴；振動器開啟后，紅燈閃爍，振動器間續振動。

NOTE3:實時模式下，蜂鳴器開啟后，達到預設目標扭力值時，紅燈長亮，蜂鳴器長鳴；振動器開啟后，紅燈長亮，振動器連續振動。

NOTE4:蜂鳴器和振動器不能同時啟用。若用戶開啟蜂鳴器后，振動器自動關閉；若開啟振動器，則蜂鳴器自動關閉。

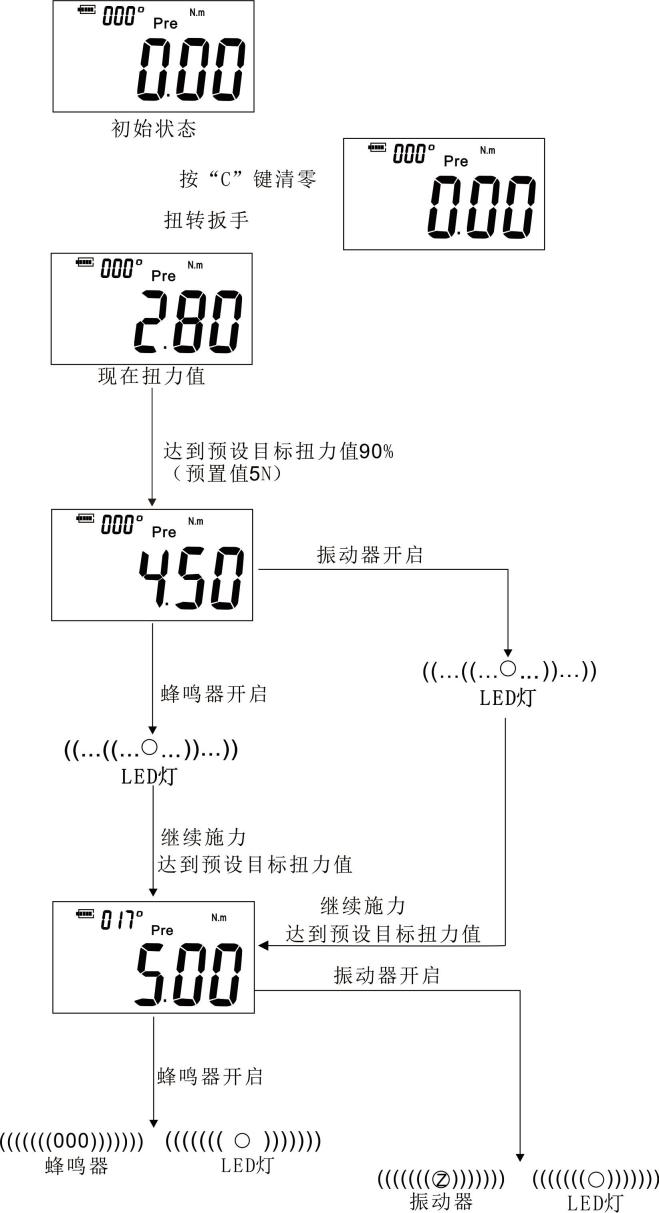

3.4 預置模式

預置模式是采用扭力值達到目標值后，繼續給要鎖緊螺絲一定的角度而設計的。當施加的扭力值大于等于目標扭力值時，扳手開始計算角度值。當卸載扭力時，扭力值和角度值自動鎖死。

液晶屏顯示Pre為預置模式，如果不顯示Pre，請按“”鍵進行切換。預置模式操作步驟如下圖所示：

NOTE1:預置模式下，達到預設目標扭力值時，扳手才會顯示角度。

NOTE2:預置模式下，達到預設目標扭力值的90%時，紅燈閃爍。

NOTE3:預置模式下，蜂鳴器開啟后，達到預設目標扭力值時，紅燈長亮，蜂鳴器短鳴;振動器開啟后，紅燈長亮，振動器間續振動。

NOTE4:蜂鳴器和振動器不能同時啟用。若用戶開啟蜂鳴器后，振動器自動關閉；若開啟振動器，則蜂鳴器自動關閉。

四、使用方法

4.1 開機

短按“P/C”鍵開機，開始后如果電量顯示不足，則自動關機，充電后方可正常使用。

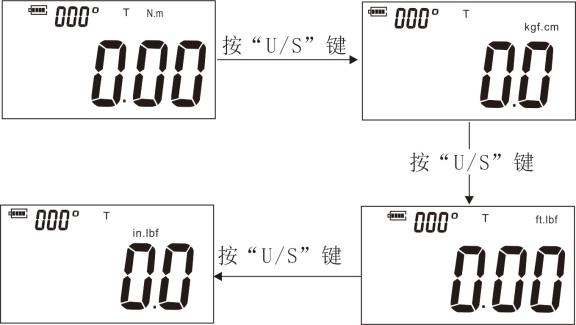

4.2 單位切換

4.3設置預置值

先按“P/C”鍵開機，按“”鍵，判斷按鍵鎖是否已開啟。如果按鍵鎖已開啟，可通過系統設置中的“按鍵鎖”來關閉按鍵鎖功能(詳見下文“系統設置”)。若按鍵鎖未開啟，會顯示字母“”，然后可以按“”鍵，增加目標值，或者按“”鍵，減小目標值。設置完成后，按“U/S”鍵保存退出。

4.4 清零

①當扳手力值為0時，按“P/C”鍵，會顯示“”，此時表示為角度校準清零。在角度清零時，請將扳手放置在平面上靜止，直到角度清零完成。

②當扳手有力值顯示時，按“P/C”鍵直接將力值清零，角度不清零。

4.5 數據保存和查看

4.5.1 數據保存

①在測量界面短按“M”鍵，顯示“”時，表示保存成功。當力值為零時，無法保存，會提示“”。

②自動保存：在峰值模式和預置模式下，在系統設置中設置自動保存時間不為0時，扳手會自動保存扭力值。當自動保存時間為0時，則扳手不會自動保存扭力值，用戶需手動按“M”鍵保存扭力值。

4.5.2查看保存數據

按“P/C”鍵開機或在開機測量界面下，長按“M”鍵，可查看保存的數據，在數據查看界面可以通過，“”或“”鍵，查看保存記錄，當查看完畢，按“U/S”鍵退出。

4.6刪除存儲數據

①在測量界面，長按“M”鍵，進入數據查看界面后，短按“P/C”鍵，顯示“”,或“”,當顯示“”，然后按“U/S”鍵，顯示“”,即表示數據全部刪除（本儀器無法逐條刪除數據）。

②在測量界面，長按“M”鍵，進入數據查看界面后，按“P/C”鍵，顯示“”，繼續按“P/C”鍵，切換顯示“”,再按“U/S”鍵，直接回到測量界面,表示數據不刪除。

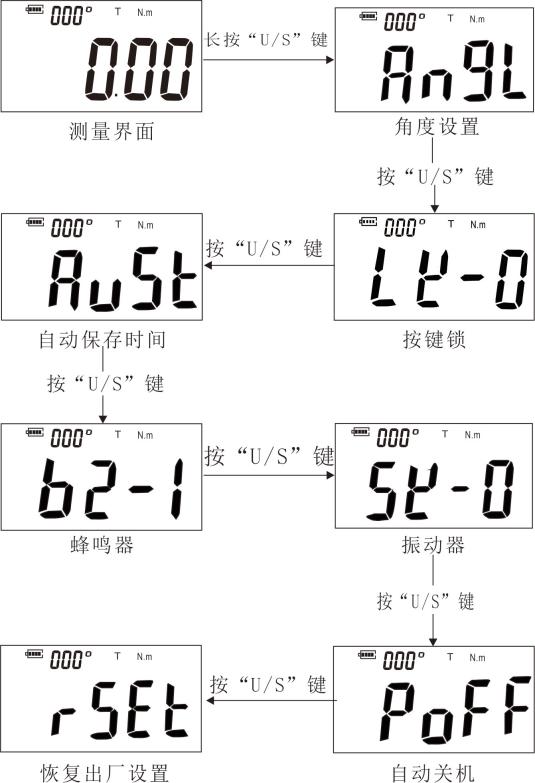

4.7 系統設置

4.7.1 角度設置：可設置范圍為0~999，用戶可通過按“”鍵和“”鍵設置自己所需的數值。當角度顯示999時，在往上加會循環變?yōu)?，同樣當角度顯示0是，按“”鍵往下減時，角度會跳到999。

4.7.2 按鍵鎖：針對預設目標扭力值。用戶可通過按“”鍵和“”鍵來設置按鍵鎖開啟或者關閉，“1”為開啟，“0”為關閉。

4.7.3 自動保存時間：可設置范圍為0~5（秒），0表示關閉自動保存功能。用戶可通過按“”鍵和“”鍵來設置自動保存時間。

4.7.4 蜂鳴器：設置蜂鳴器開啟或者關閉。1為開啟，0為關閉。用戶可通過按“”鍵和“”鍵來設置蜂鳴器開啟或者關閉。

4.7.5 振動器：設置振動器的開啟或者關閉。1為開啟，0為關閉。用戶可通過按“”鍵和“”鍵來設置振動器開啟或者關閉。

4.7.6 自動關機：自動關機時間設置，可設置范圍為0~30（分鐘）。0為關閉自動關機功能，用戶可通過按“”鍵和“”鍵設置自己所需的自動關機時間。

4.7.7 恢復出廠設置：用戶通過此功能可使儀器恢復出廠設置。通過按“”鍵和“”鍵來選擇“”（恢復出廠設置）或者“”（不恢復出廠設置）。若選擇恢復出廠設置，選擇“”后迅速短按“U/S”鍵，液晶屏隨后出現“”（已恢復出廠設置），并且系統自動返回到測量界面。若選擇不恢復出廠設置，選擇“”即可。

五、通信與上傳數據

本扳手采用USB通信模式，可以將保存的數據上傳到PC中，也可以將實時測量數據上傳到PC中。

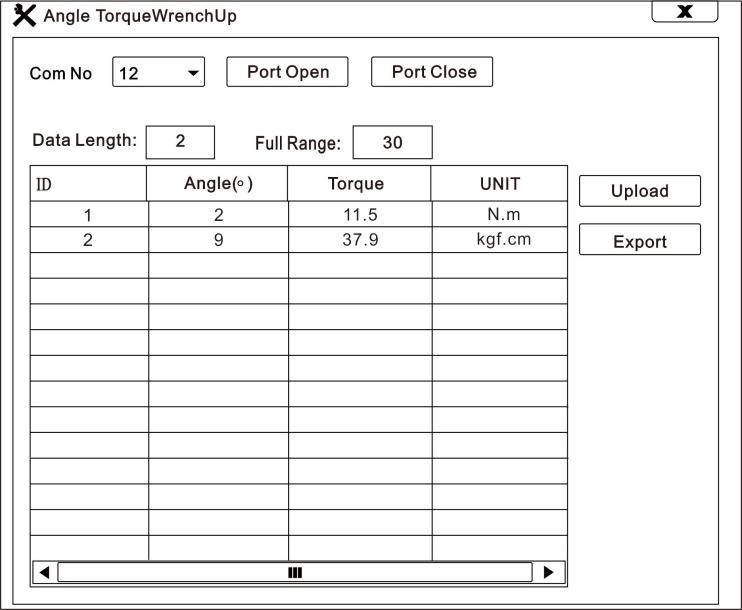

使用制造商提供的光盤，在電腦上安裝好通訊軟件，然后在數顯扳手開機狀態下用數據線連接數顯扳手和電腦，雙擊軟件圖標，打開軟件，先選擇“Com No（端口號）”，再點擊“Part Open”，然后點擊“Upload”，這時表格上會出現本儀器內的存儲數據，表示上位機已連接成功，已達到讀取存儲數據的目的。如下圖所示：

通信設置：波特率4800，8位數據位，無奇偶校驗，1個停止位。

通信格式：

3字節數據頭 + 1字節功能碼 + 2字節數據長度 + N字節數據長度 +1字節校驗和

數據頭: 0xEB 0x00 0x55

功能碼	含義	例子
F0	PC機向扳手發送握手指令	指令：EB 00 55 f0 00 00 30
F1	扳手向PC機握手確認指令	返回指令：EB 00 55 F1 00 00 62
F5	PC機向扳手請求儲存數據	指令：EB 00 55 f5 00 00 35
01	扳手發送量程數據	返回指令：EB 00 55 01 00 02 00 1E C2
02	扳手發送儲存數據大小	返回指令：EB 00 55 02 00 02 00 06 94
03	扳手發送儲存數據大小	返回指令：EB 00 55 03 00 12 00 01 00 00 00 04 00 00 00 00 00 02 00 00 00 00 00 00 B8
04	扳手發送數據已發完	返回指令：EB 00 55 04 00 00 88
FC	PC請求實時數據	指令：EB 00 55 FC 00 00 3C

七、提示信息

提示信息	含義	解決辦法
ER-2	儲存器異常	儲存器已滿，或儲存器已損壞。清除儲存數據或返廠維修。
ER-3	傳感器或線路板異常	力值大于5%清零點，卸載力值再清零。 如卸載力值無法清除錯誤信息，返廠維修。
ER-4	超量程	超過滿量程的120%將提示ER-4, 卸載力值后，按【P/C】鍵清除錯誤。
SUCC	提示操作完成	一個操作完成，自動返回。
Fail	提示操作失敗	一個操作失敗，自動返回。

八、保養與儲存

8.1 注意:

為了維持良好精度，建議大約每一年需重新校正一次。

8.2 過扭力可能會造成損壞或精度損失（超過最大扭力范圍105%）。

8.3 請勿將扳手劇烈搖晃或?qū)馐炙ぢ涞厣稀?/p>

8.4 不要把扳手當鐵錘使用。

8.5 請勿將扳手放在高溫、高濕度或是太陽直射的地方。

8.6 請勿在靠近水的地方使用扳手。

8.7 如果不小心將扳手弄濕，請立刻用干毛巾擦干。海水中的鹽分可能會破壞扳手。

8.8 請勿使用有機溶劑清潔扳手，如酒精或是油漆稀釋劑。

8.9 請勿將扳手靠近磁性物體。

8.10 請勿將扳手放置在灰塵或是砂子很多的地方，這會導致扳手嚴重的破壞。

8.11 請勿重壓LCD屏幕。

九、隨機附件

1	鋰電池	1節
2	說明書	1份
3	電池蓋鑰匙	1個
4	合格證	1份
5	保修卡	1份
6	檢查證明書	1份
7	干燥劑	1包
