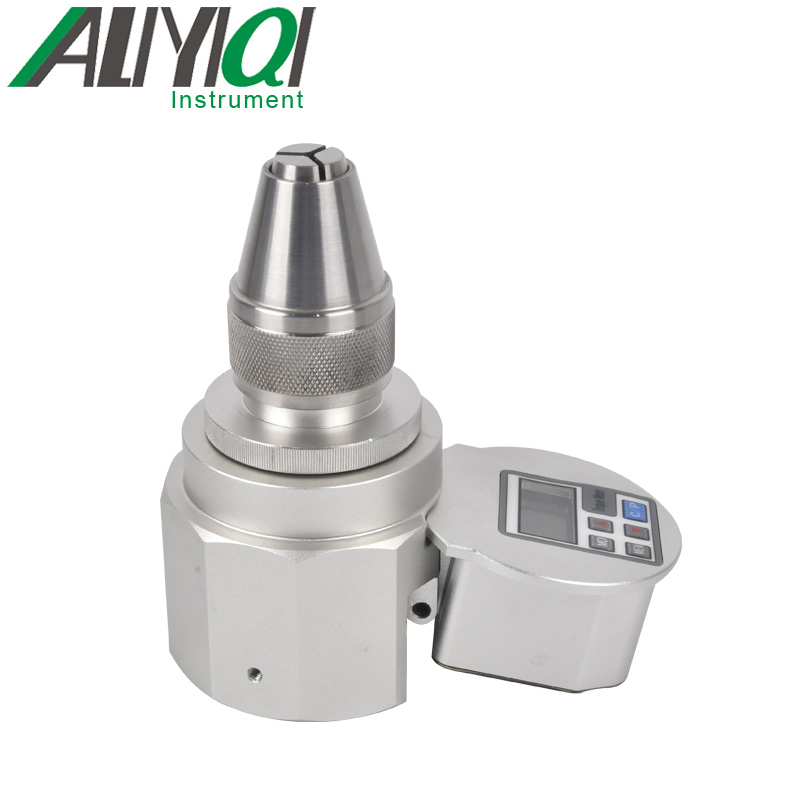

一、 概述
1.1、AQBH數字式扭矩表用于小范圍內測量、觀察、擰緊。直接數字讀數易于調整到合適扭力值。三爪無鍵式裝配更適合夾緊被測產品。在峰值工作模式下，具有自動和手動存儲100組扭矩峰值的功能，自動存儲扭矩峰值的時間可在（0.0~4）秒的時間范圍內選擇設定；可通過USB數據線直接和電腦連接通訊，可通過上位機軟件對存儲的數據進行下載、查看、分析備份、刪除、打印輸出。
二、外形結構

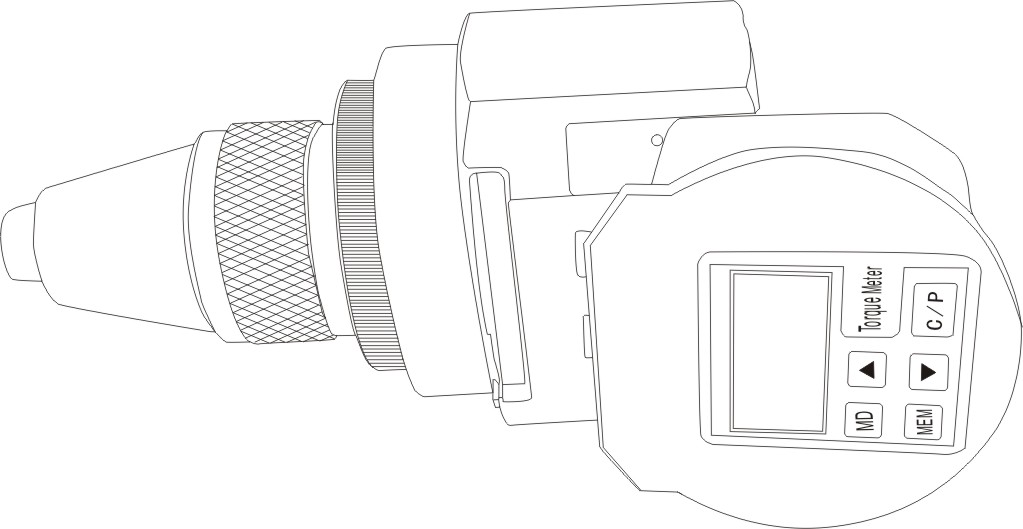

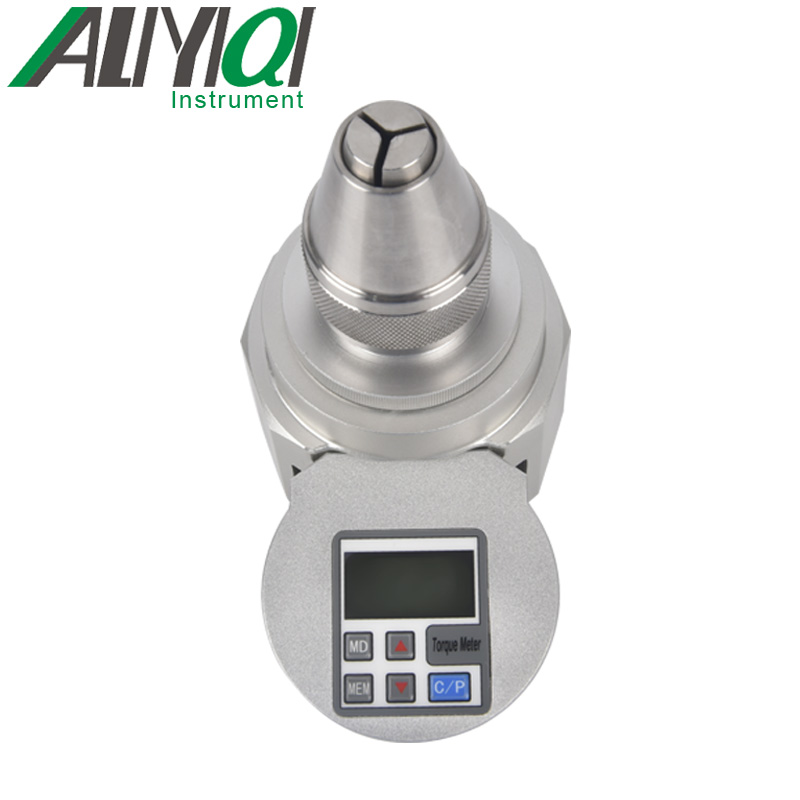

2.1基本結構

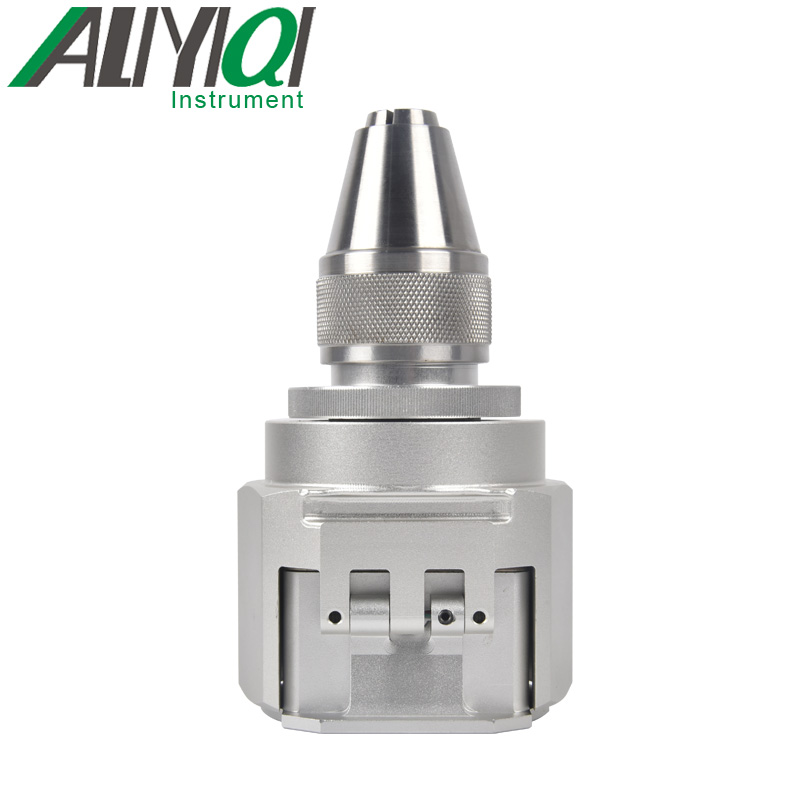

①三爪
三爪裝置能隨著螺紋的旋緊與松開自由的進行加緊與松開的活動，并夾緊被測物。

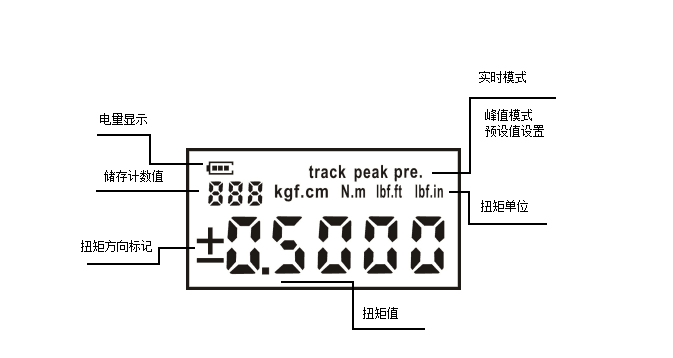

②液晶顯示器：
4位半LCD液晶顯示器包含電量顯示、兩種工作模式、預置值設置、扭矩單位、扭矩值、扭矩方向標記、存儲計數值。
③USB通訊接口
連接電腦傳輸數據，連接充電器給電池充電。

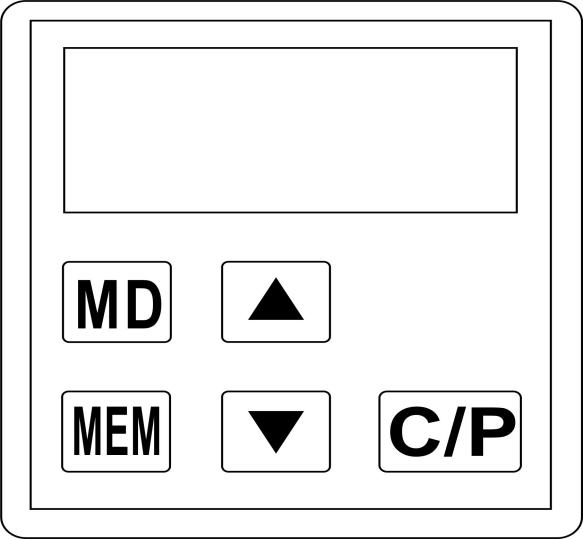

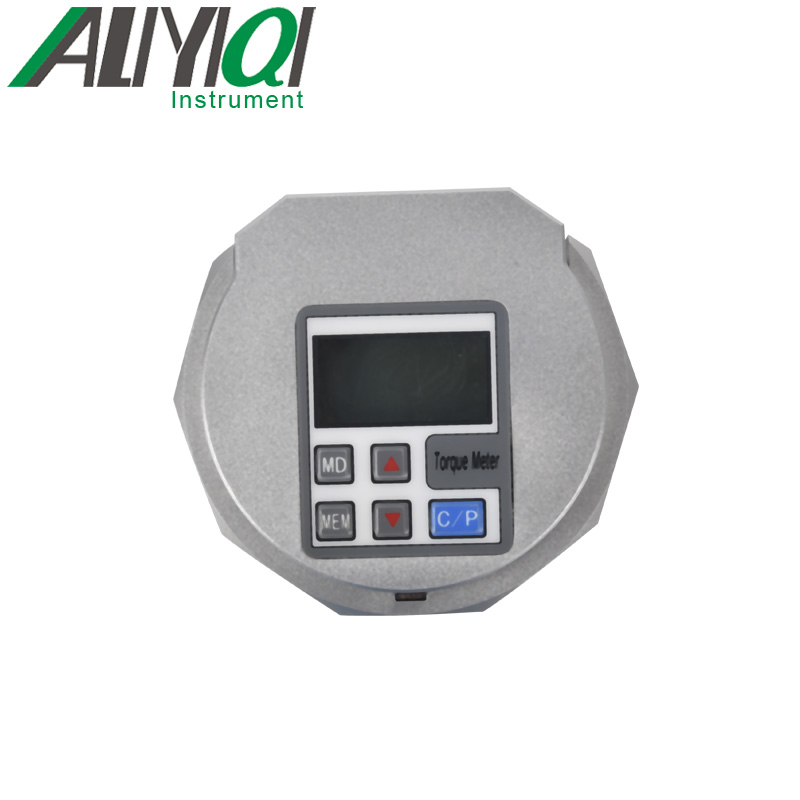

④按鍵面板
按鍵面板上包括
、
、
、
、
五個按鍵
：上翻存儲數據，更改設置。
：進入數據查看模式，下翻存儲數據，切換界面，更改設置。
：數據存儲，設置參數時切換或保存。
：工作模式切換。
：開/關機，確認零位，刪除數據。
%1、 功能特點
功能包括：模式設定、數值存儲(自動/手動）、數據清除、數據通信。
3.1、扭力值讀取
3.2、精度±2%
3.3、順時針及逆時針都可操作
3.4、實時測量模式，峰值模式，保存峰值計算模式
3.5、單位：N.m ， lbf.ft ， lbf.in ， kgf.cm 四種工程單位可供選擇、相互換算。
3.6、數據儲存功能，可儲存100個測試值，左上角3個數碼管顯示當前保存數據的數量.
3.7、通訊功能
3.8、可以將自動關機設置成所需的自動關機時間，自動關機設置為0時，將不會自動關機。
3.9、帶充電功能
%1、 技術參數
4.1、電源：鋰電池，配充電器，可通過USB通訊接口進行充電；
4.2、電池耗電量小,并具有電池電量自動檢測功能；
4.3、順時針及逆時針皆可操作；
4.4、峰值模式下可存儲100組扭矩值；
4.5、使用環境：溫度（0~40）℃、濕度≤85%；
4.6、存貯環境：（-10~60）℃。
%1、 使用方法
|
型號 |
量程 （N.m） |
分度值 （N.m） |
精度 |
內六方公稱尺寸 |
凈重 （kg） |
夾持范圍 |
||||
|
inch |
mm |
mm |
||||||||
|
AQBH-0.5 |
0.1-0.5 |
0.0001 |
±2% |
1/4 |
6.35 |
0.8 |
1-8 |
|||
|
AQBH-1 |
0.2-1 |
0.001 |
±2% |
1/4 |
6.35 |
|||||
|
AQBH-2 |
0.4-2 |
0.001 |
±2% |
1/4 |
6.35 |
|||||
5.1、操作說明
P/C:開機及清零鍵
MD:模式切換
MEN:數據存儲，設置窗口切換，pre數據查看
向上鍵/向下鍵：更改設置，上下翻動存儲數據
① 長按開機鍵2秒，開機，系統初始化
② Track模式下：可進行數據測量，
當前模式下無法保存數據，長按MD鍵進入設置模式
③設置模式
1、按MEN進行切換，按MD鍵退出設置模式回到Track模式，UNIT 單位設置按上下鍵切換
2、SAUT 峰值模式下自動保存數據時間設置，當設置為0時為手動保存（按MEM鍵保存），按上下鍵進行時間設置時間MAX為4秒,保存數據可保存100組。
3、ERASE 刪除所有數據 操作為連續按兩下向上鍵（屏幕先顯示YES在顯示done）并且左上角數碼管數字清零（數字變成000時）所有數據已經被刪除
4、RESET 恢復出廠設置操作同上（ERASE）
5、OFFT 自動關機時間設置，按上下鍵設置
④ Track模式短按MD切換到pre模式 ，上下鍵切換界面，MEN查看數據
Pre 模式分3個界面分別為：
1、HI: 保存的MAX峰值
2、LO: 保存的MIN峰值
3、AVGE： 保存所有峰值的平均值
備注： 在pre模式下查看的數據不帶正負方向，為Absolute value
⑤ PEAK模式：這此模式下當SAUT時間周期>0時，會自動保存測量數據保存的時間周期可在設置模式下進行設置。

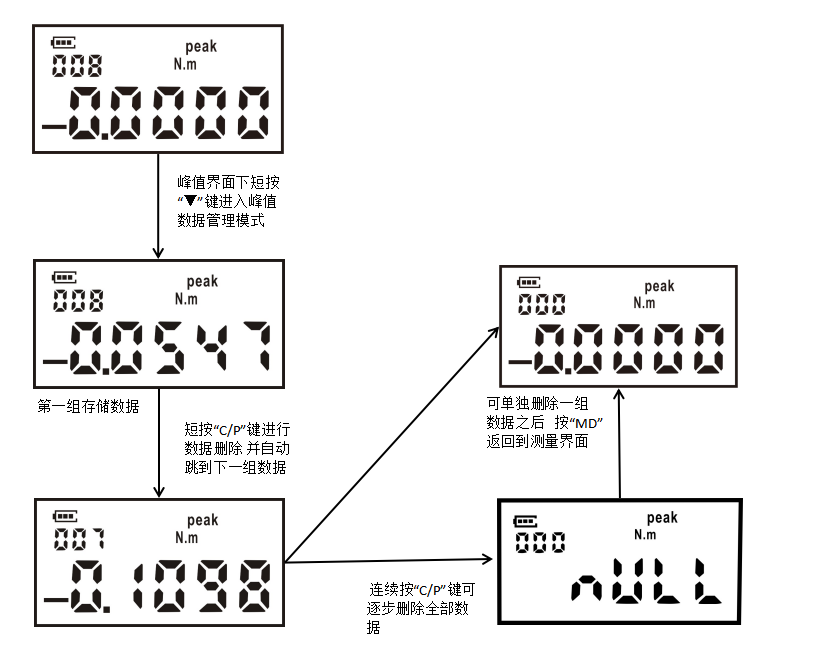

⑥ 在PEAK（峰值）模式下按向下鍵，進入峰值數據查看界面，用向下或向上鍵可以查看每一組數據。P/C鍵可以刪除當前數據。MD鍵返回peak模式。
5.2、工作參數設置

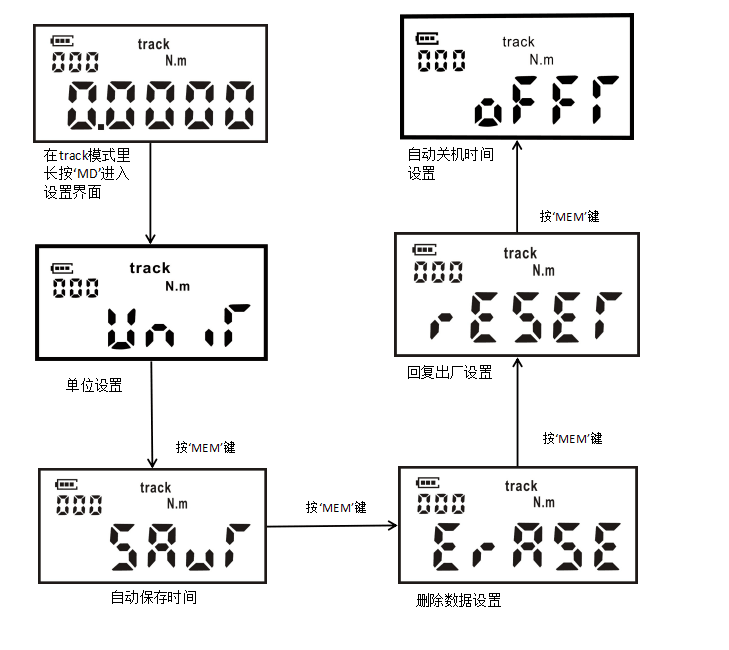

5.2.1、設置項

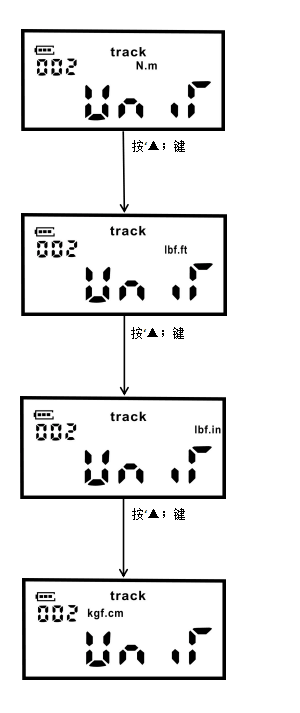

5.2.2單位設定

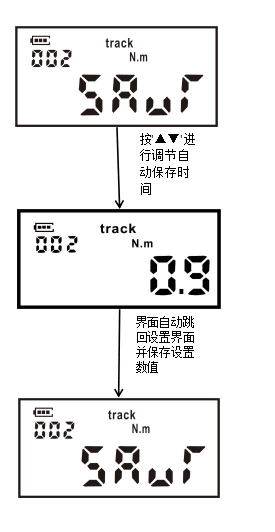

5.2.3自動保存時間

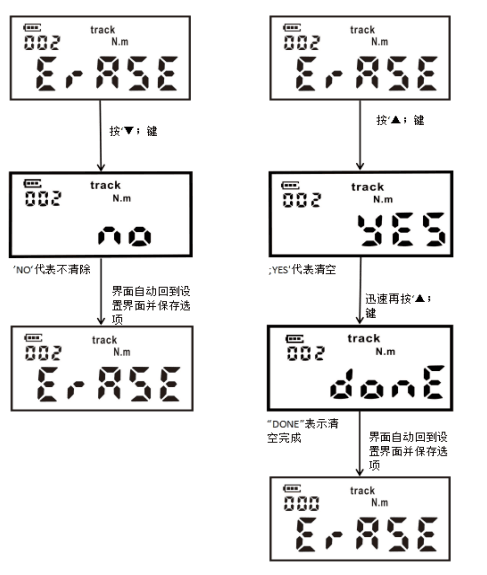

5.2.4清空數據
5.2.5 刪除單組數據

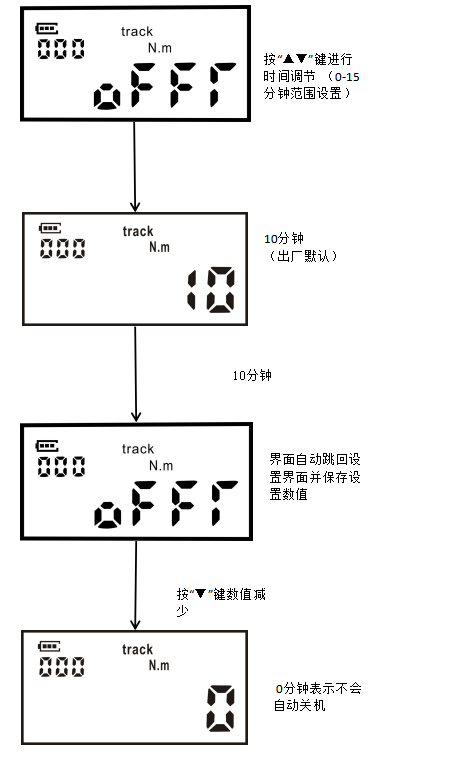

5.2.6 自動關機時間

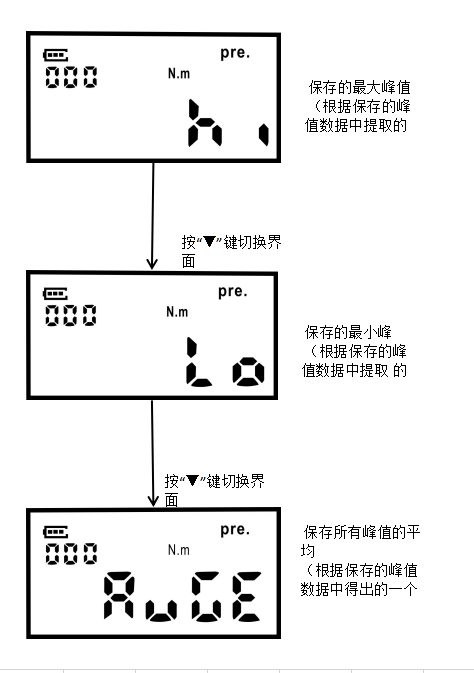

5.2.7 峰值平均值
5.3、數據輸出
通過USB口可將存儲數據傳輸?shù)诫娔X，配合制造商生產的軟件可實現數據處理。

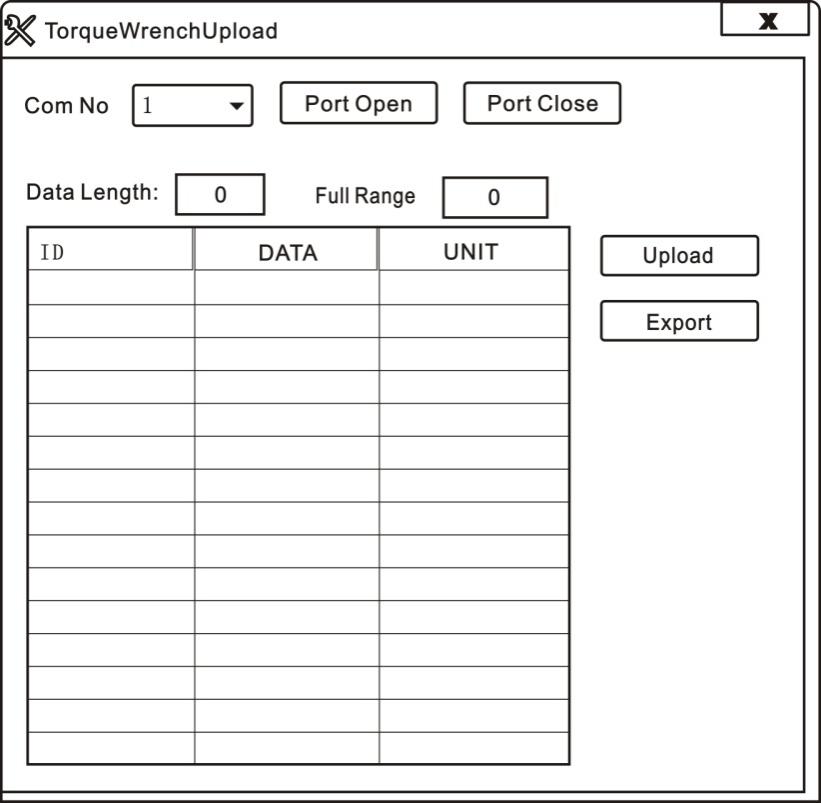

軟件界面如下：
使用制造商提供的光盤，在電腦上安裝好通訊軟件，然后在數顯扭矩表開機狀態下用數據線連接數顯扭矩表和電腦，雙擊軟件圖標，打開軟件，先選擇“Com No（端口號）”，再點擊“Port Open”，然后點擊“Upload”，這時表格上會出現本儀器內的存儲數據，表示上位機已連接成功，已達到讀取存儲數據的目的。
六、維修和保養
為了保證產品的準確度，應定期對產品進行檢定，以確保其正常使用。
①檢定要求：
根據產品的使用頻率要求，確定檢定周期。
②檢定周期：
檢定周期一般為12個月，使用頻繁的產品檢定周期為6個月，在重要崗位緊固的螺栓螺母，應在每次使用之前進行檢定，以確保其精確度。
③檢定資質：
檢定人員為生產廠家或具有專業資質的計量人員，檢定設備為系統誤差小于等于0.3%的檢定儀。
④在使用中不要當榔頭使用，盡量避免磕碰和跌落。
⑤嚴禁過載使用，以免損壞產品的傳感器。
⑥嚴禁隨意拆卸產品，遇到問題，請與我公司及時聯系。
⑦使用完產品后應放入包裝盒內。

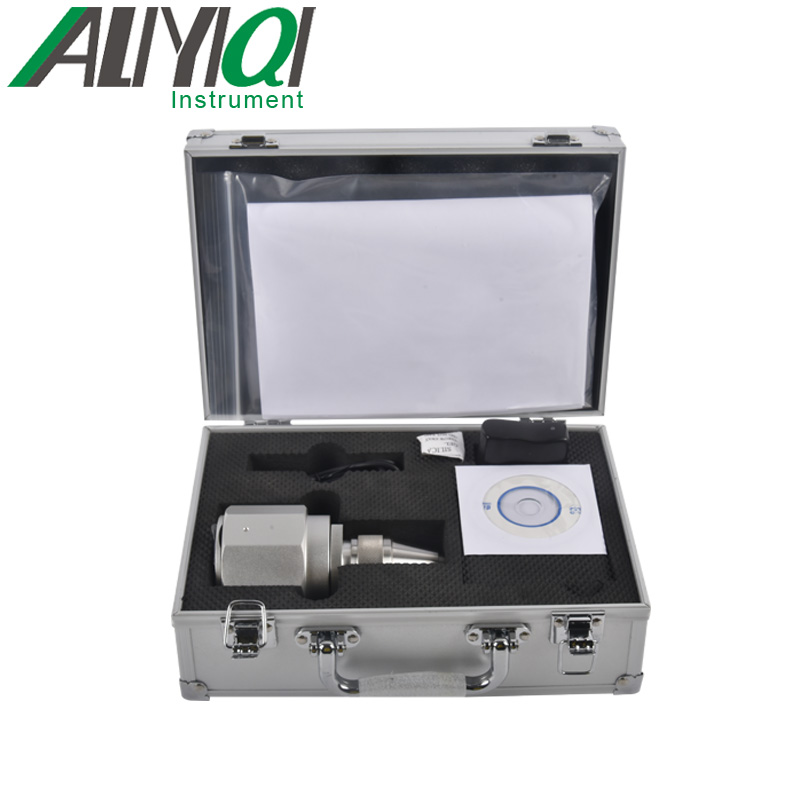

七、隨機附件
|
1 |
數字式扭矩表 |
1只 |
|
2 |
說明書 |
1份 |
|
3 |
合格證 |
1份 |
|
4 |
干燥劑 |
1包 |
|
5 |
安卓手機數據線 |
1根 |
|
6 |
5V充電器 |
1個 |
