AJL-3000水管漏水探測儀

一、概述

1.1主要用途及適用范圍

漏水檢測儀是用于尋找并確定供水管道漏點位置的專用儀器，也可用于其它壓力管道系統的檢漏，當管道內流體在壓力下溢出時，產生噪音能沿管道傳播，或沿埋層介質傳播到地面。漏水檢測儀能沿管線或其路面上方確定漏點位置。AJL-3000水管漏水探測儀是采用低功耗微處理器和專用濾波器對噪聲進行數字化處理的檢漏儀器，它采用專門設計的寬帶高靈敏度振動傳感器（拾振器），將地面（或管道口）的噪聲檢拾并轉換為電信號，經過相應放大并作數字化濾波處理，以兩種顯示圖面在液晶顯示屏上顯示。

1.2產品特點

1.2.1采用點陣式可加背光的液晶顯示屏，以縱向7個光柱，在夜間方便觀察。

1.2.2特設帶寬兩檔變化，既照顧測聽過程中振動能量分布的豐富性，又可在頻率分析時更為精細。

1.2.3 特設9個通道的存貯，既可分別將7頻段信號也可將分別7個測點的測量值進行存儲。

1.2.4設計的專用工程塑料機箱和相應面板操作均非常簡潔明快，以方便簡單的操作方式可取得明確廣泛的信息，使檢漏實測工作方便易行。

1.3產品技術參數

1.3.1 頻率分析寬度：70~4000HZ范圍，近5個倍頻程，兩種帶寬。

1.3.2 頻率分檔（中心頻率）：a、100HZ b：200HZ c：400HZ d：800HZ e：1000HZ f：1500HZ g：3000HZ

1.3.3 帶寬：a 窄帶：標示符號 ┃┃┃

b、中寬帶：標示符號 ┃┃┃┃┃

1.3.4數值顯示：在顯示條上對應，取樣值作MIN值以0~100間相對量值顯示。

1.3.5屏幕160×160像素 LCD顯示窗

1.3.6供電方式：鋰電池一組，并有充電功能。

1.3.7電池充滿后供電工作時間≥35小時

1.3.8存儲9次測量值，分儲9通道并可分別查看。

1.3.9操作溫度：-10℃~+50℃

1.3.10存放溫度：-10℃~+70℃

1.3.11儀器尺寸（L×W×D）：230×100×100 mm

1.3.12 重量：

AJL-3000主機箱內件（包括電池）1.2kg

AJL-3000拾振器（附座插連線） 0.6kg

手提箱包總重 5.2kg

二、產品整體結構

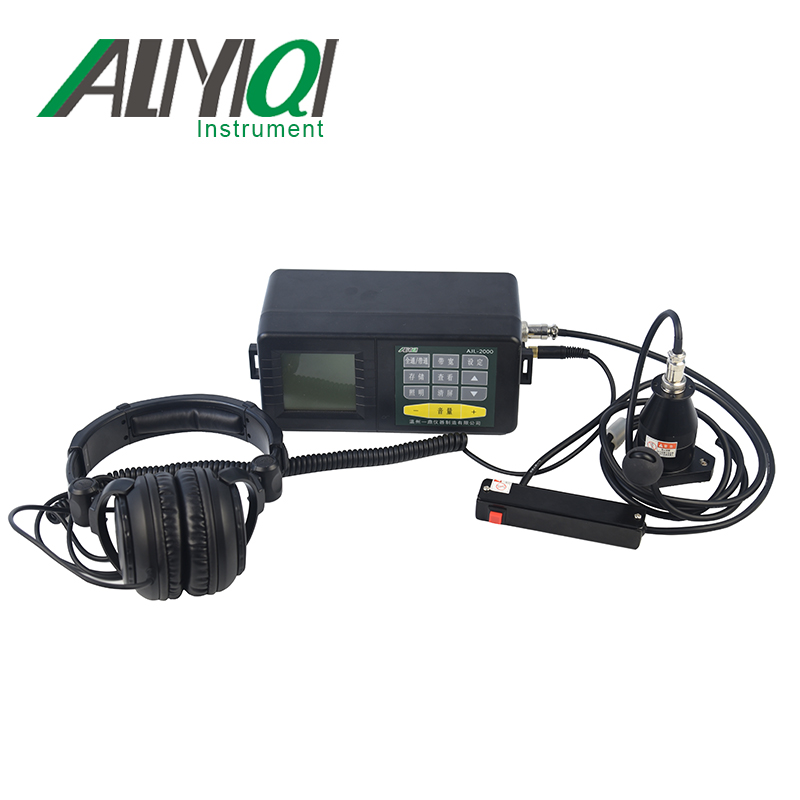

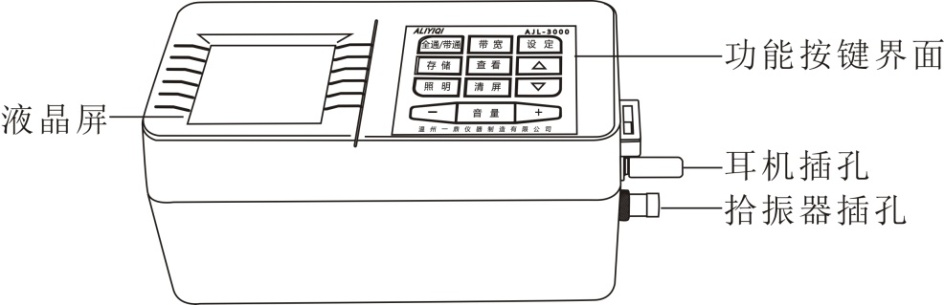

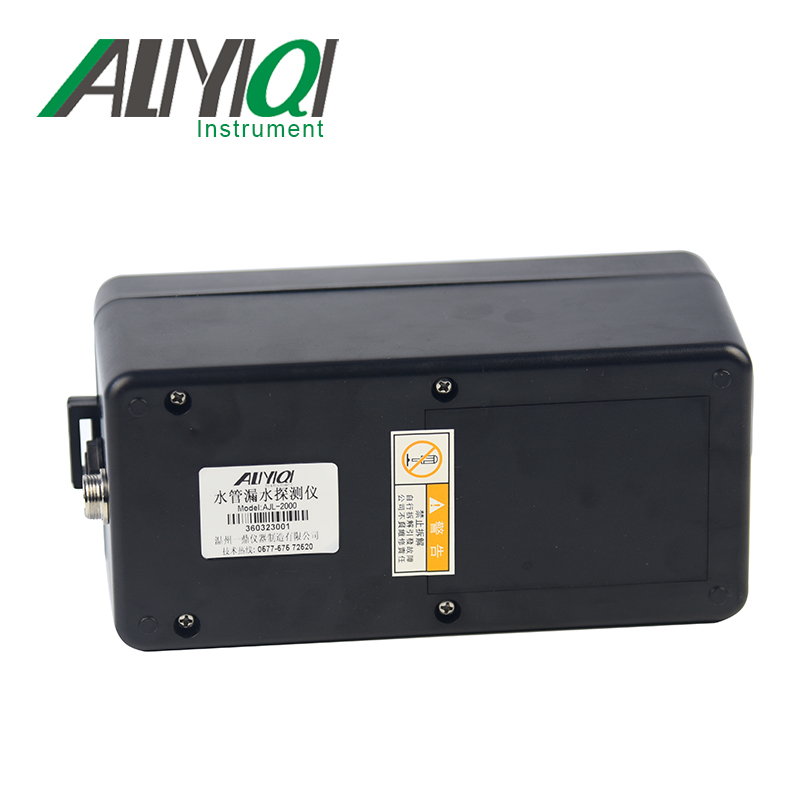

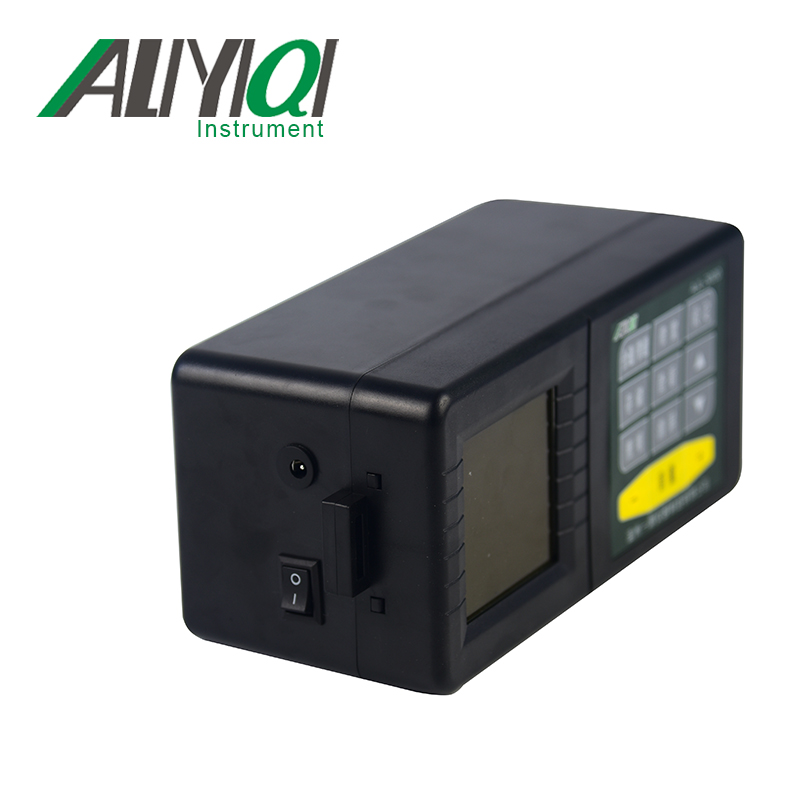

2.1外形結構

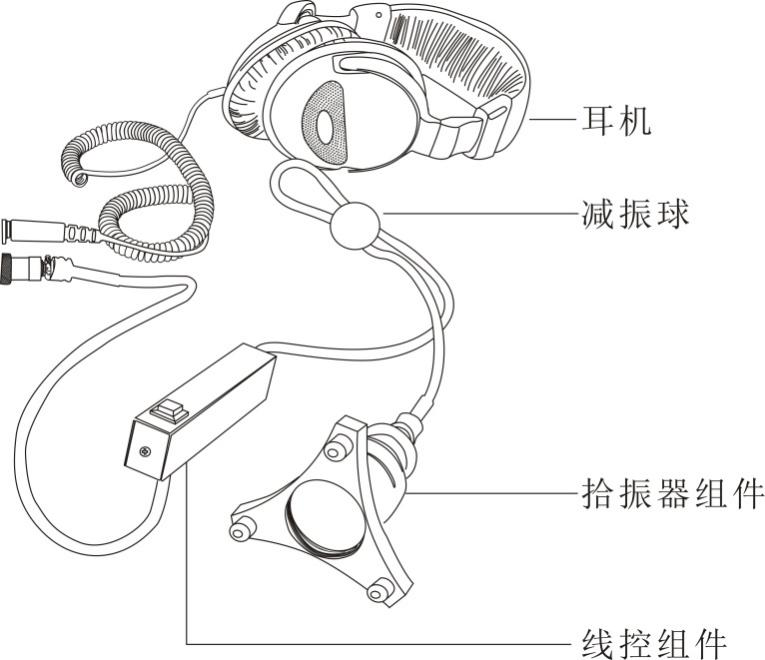

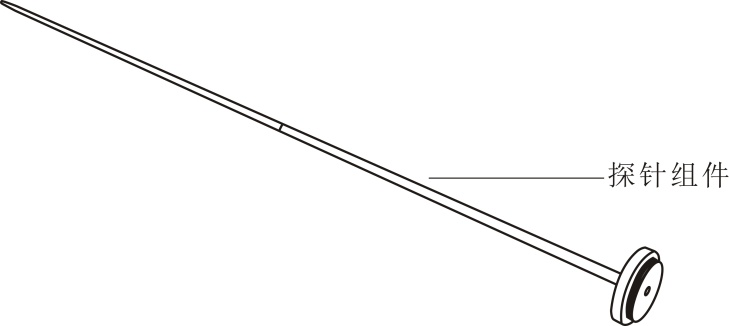

2.2 產品附配件

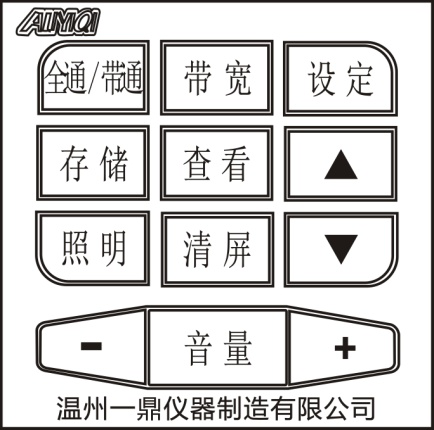

2.3液晶屏

2.3.1 全通/帶通鍵：全通和帶通模式的切換

2.3.2 帶寬鍵：用于帶寬的切換。

2.3.3 設定鍵：用于時間、日期、背光亮度的設置。

2.3.4 存儲鍵：用于存儲數據。

2.3.5 查看鍵：用于查看保存的數據。

2.3.6 “ ”鍵：用于向上選擇。

2.3.7 “  ”鍵：用于向下選擇。

2.3.8 照明鍵：打開或關閉背光。

2.3.9 清屏鍵： 用于返回。

2.3.10 音量“+”、“-”鍵：用于控制音量大小。

三、使用和操作

3.1使用前的準備

3.1.1連接耳機和拾振器組件

3.2使用中的操作和說明

3.2.1 頭戴耳機，拾振器組件放于桌面或地面，開機進入測量界面，本儀器默認開機進入“全通”模式，傾聽環境噪聲，或用腳輕擦拾振器組件附近地面，傾聽摩擦聲同時觀察顯示屏上柱條動態，如需提高靈敏度，則輕按音量鍵右端“+”，反之，則輕按“-”，至自己耳感良好。

在實測定位過程中，必須要按下線控組件上的手柄開關不放才可接收到數據，待存儲后再松開。如需調節音量大小，亦可相應按音量鍵“+”或“-”。

3.2.2 全通/帶通:儀器處于“全通狀態”，指的是檢漏儀此時可將拾振器組件接收到的在70至4000赫范圍內的聲音振動全部通過并放大。耳機中傳達的聲音音質豐富，從低頻至高頻均有感受，也就是說這時對周圍環境的這一個廣泛頻段的聲音（通過地面振動）均能接收到。如果環境安靜，對漏水檢測也具有可分析性。但是如果環境噪聲很大，干擾也會較多，對初次掌握此儀器的操作者，可能不易掌握。這就需要轉入“帶通”狀態下工作，“全通/帶通”鍵就是將“全通”和“帶通”這兩種狀態相互切換的按鍵。

檢漏儀設置了7個頻段及兩種帶寬。7個頻段的中心頻率為100、200、400、800、1000、 1500、3000赫茲，它們又分別設置窄、寬兩種帶寬，以便對漏水信號進行詳細的頻率分析。

3.2.3 中心頻率選擇（僅在“帶通”工作狀態下有效）：觀察顯示屏上頻率跳動點，如需升高頻率，可按“”鍵，可逐級升高，如需降低頻率，可按“  ”鍵可逐級降低，但如已升至3千赫中心頻率，再按“”鍵，則會自動降至低頻（100HZ），如已降至“100HZ”中心頻率，再按“  ”鍵則會自動跳至高頻（3000HZ）。

3.2.4 帶寬的選擇（僅在“帶通”工作狀態下有效）：觀察顯示屏上方帶寬標示，如處于窄帶“┃┃┃”，需要加寬，則按“帶寬”鍵切換成“┃┃┃┃┃”，再按一次“帶寬”鍵，則切換成窄帶“┃┃┃”。

3.2.5 屏幕上的即時定格：在帶通模式下，屏幕下方“100”處有一下劃線時，說明此時儀器處于接收中心頻率為“100”的頻帶中聲振信號，當光柱動態平穩時，說明此時漏水信號強度為該值，如需記下此值，可按“”鍵，此時，接收頻帶自動升至“200”，下劃線跳至“200”下，而原“100”頻帶的光柱定格，頂部亦固定相應數值，當“200”頻帶測值需記下時，再按一次“”鍵，則“200”固定，“400”跳動，以此類推。

3.2.6 音量值的存儲：在帶通或者全通模式下，確認所檢測值后，按下“存儲”鍵，界面自動出現“存儲通道：1”界面，此時再按一次“存儲”鍵，數據就會被保存，如需查看，按“查看”鍵即可。如果要存儲第二次數據時，需按“存儲”鍵后，按“”鍵選擇第二通道存儲，一個通道只能存儲一組數據，儀器有9個存儲通道，每個通道存滿一組數據后，存儲第二組數據時，會自動覆蓋第 一組數據。如按“存儲”鍵后又不想存儲，可按“清屏”鍵退出。

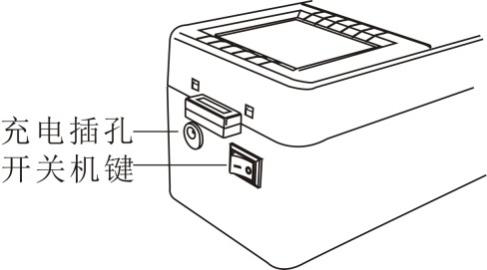

3.2.7 充電：使用一段時間后，AJL-3000面板液晶顯示電池電量變低需要充電。AJL-3000備有專用充電器、儀器側面有專用充電插孔，充電時將充電器接在220V市電上，充電輸出插頭插入該充電孔，充電器上指示燈紅燈亮，代表開始充電狀態，充電完成后轉綠燈。

四、使用注意事項

4.1檢漏儀為精密儀器，雖為外場操作，已注意到其耐受性，但操作者應備加愛護，避免無端碰撞、淋濕、劃傷、拉斷接線等，應特別注意拾振器不能高處跌落，儀器表面不宜重壓、損傷液晶顯示屏和按鍵。專用外包裝箱設了定位襯墊，裝箱時必須各部件就位放置，關箱時各部件理順避免重壓。存放時注意清潔，無腐蝕和避免過分潮濕高溫。

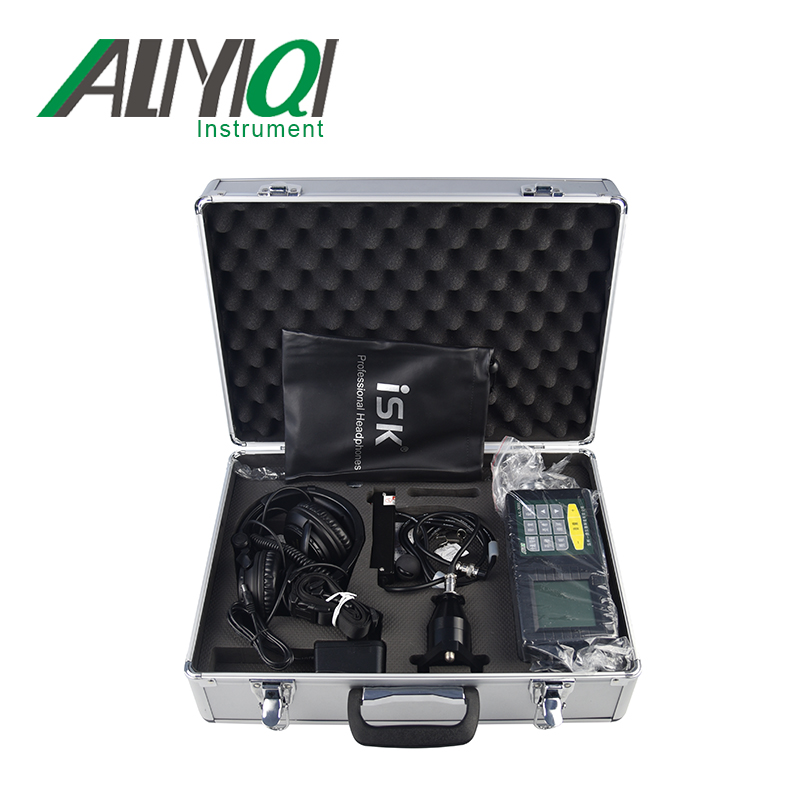

五、裝箱清單
