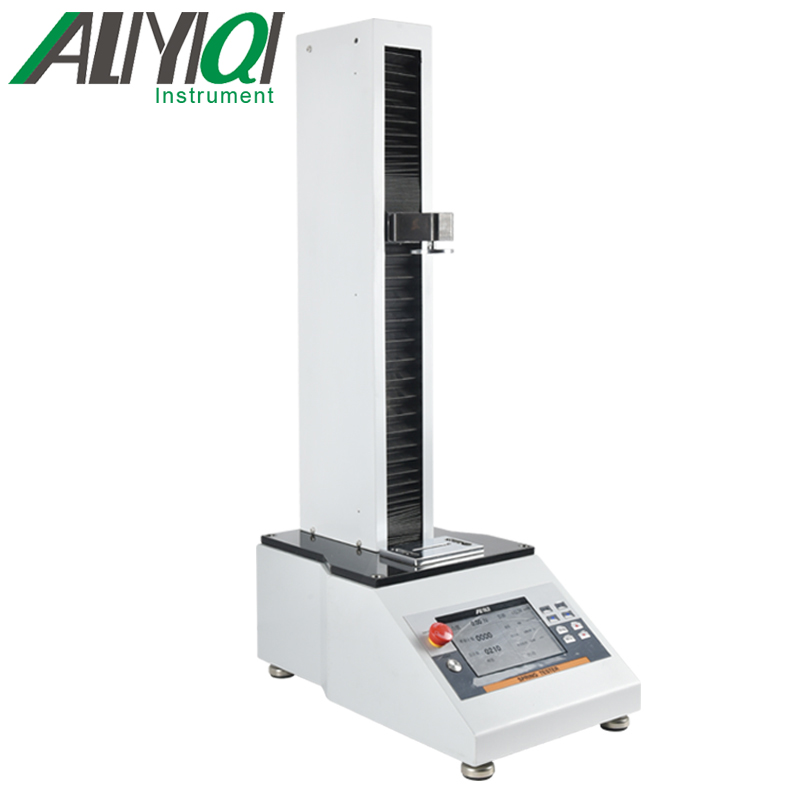

AEL-A一體式電動單柱測試機臺

AEL-A一體測試機

一、概述

1.1 主要用途及適用范圍

AEL-A一體測試機是一臺專用于測試?yán)旎蛘邏嚎s的一體式測試機臺。取代傳統電動（手動）測試機臺+數顯表測試方式，增強了測試的準確性和操作的方便性。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行業的推拉負荷、插拔力、破壞試驗等測試。

1.2 產品特點

1.2.1 7寸大屏液晶顯示；

1.2.2 實時力值、位移顯示；

1.2.3 兩種測量模式：實時/峰值；

1.2.4 兩種工作模式：自動/手動；

1.2.5 人機中文對話直觀明了；

1.2.6 有連續增加/減小速度功能；

1.2.7 具有緊急停止功能。

二、產品型號規格

型 號

AEL-A-2

AEL-A-3

AEL-A-5

AEL-A-10

AEL-A-20

AEL-A-30

AEL-A-50

AEL-A-100

AEL-A-200

AEL-A-300

AEL-A-500

AEL-A-1000

MAX負 荷值

2N

3N

5N

10N

20N

30N

50N

100N

200N

300N

500N

1000N

0.2kg

0.3kg

0.5kg

1kg

2kg

3kg

5kg

10kg

20kg

30kg

50kg

100kg

0.45Lb

0.65Lb

1.1Lb

2.2Lb

4.5Lb

6.5Lb

11Lb

22Lb

45Lb

65Lb

110Lb

220Lb

負荷分 度值

0.001N

0.01N

0.1N

0.0001kg

0.001kg

0.01kg

0.0001Lb

0.001Lb

0.01Lb

精度

±0.5%

±1%

有效行程

400mm

測試速度

1-300mm/min

工作電壓

AC:110V或AC:220V

外形尺寸

290mm*500mm*900mm

凈重

37kg

三、產品整體結構

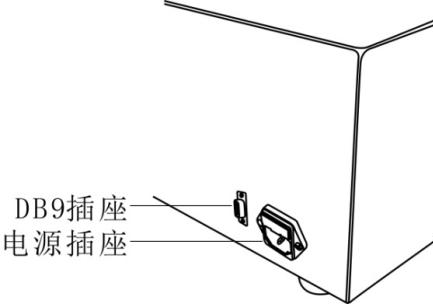

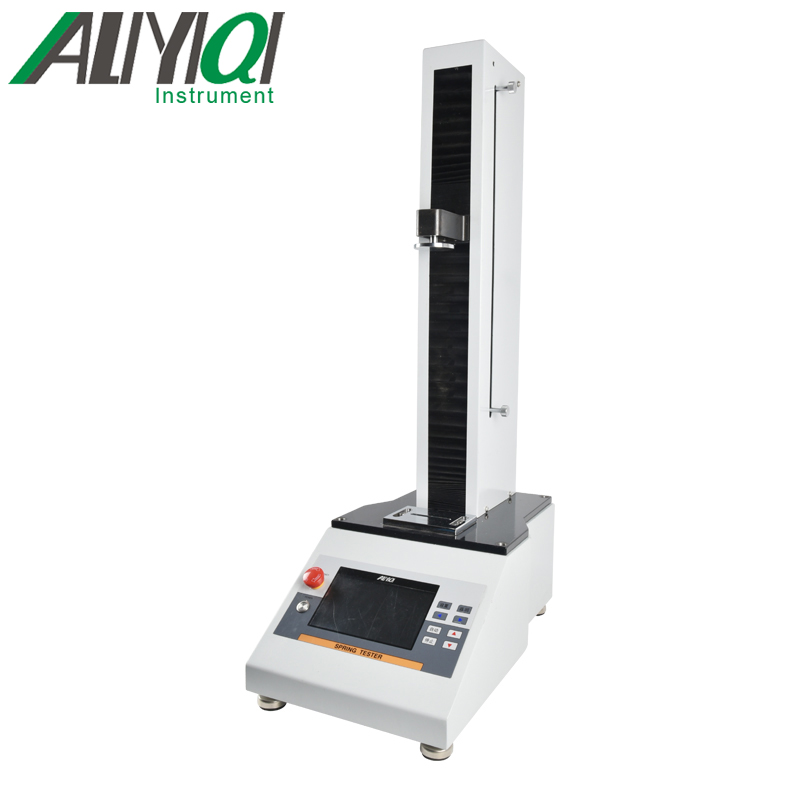

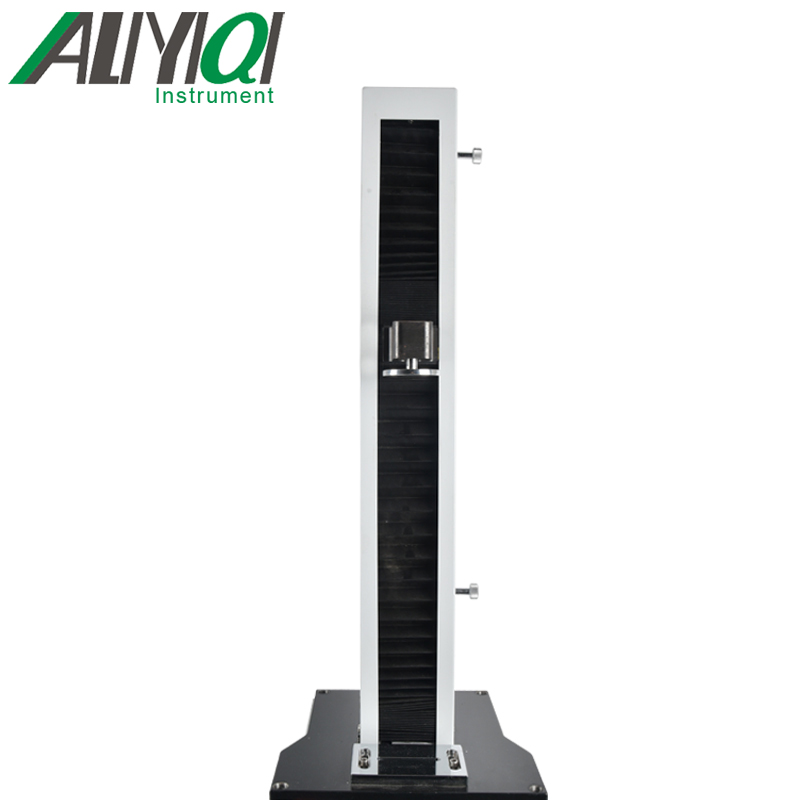

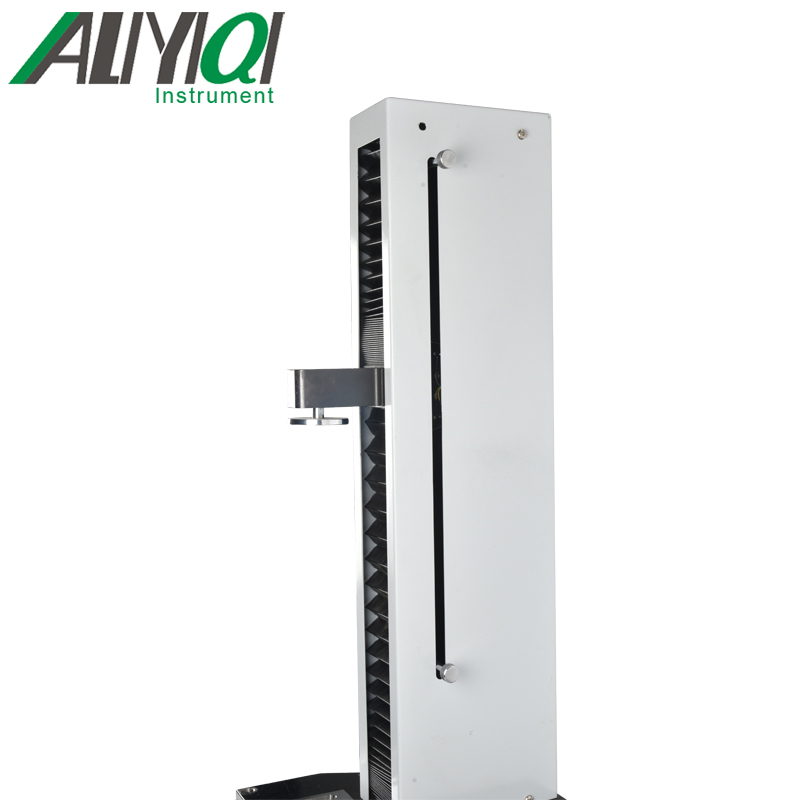

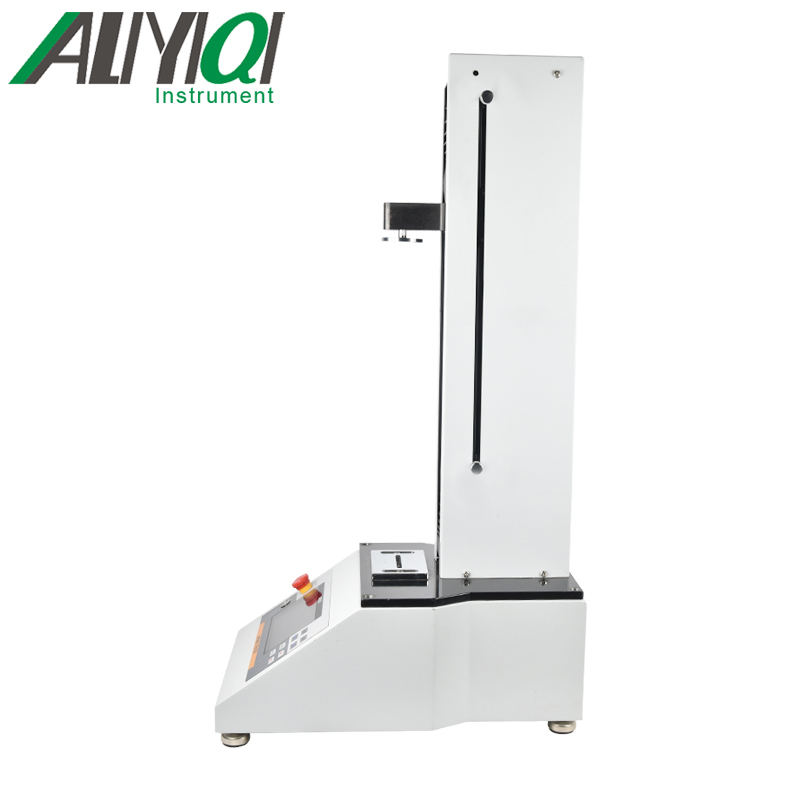

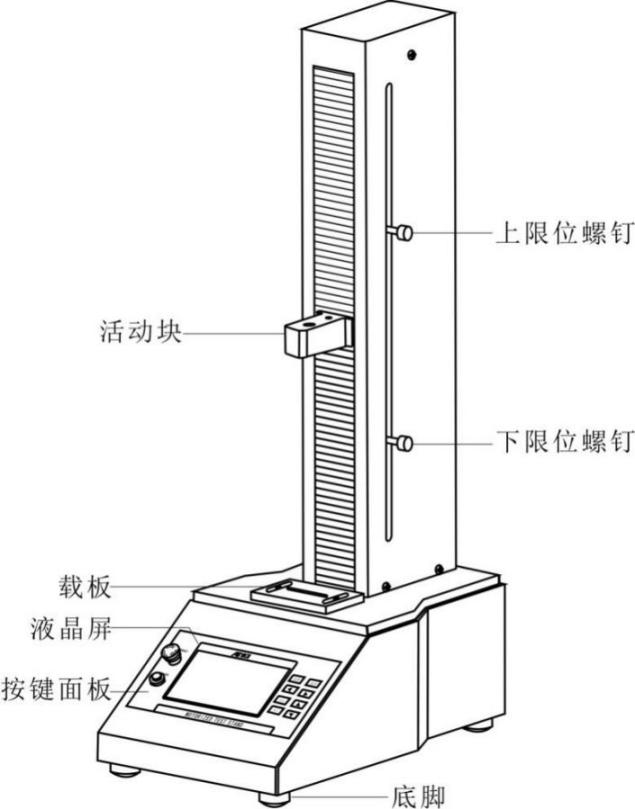

3.1 外型結構

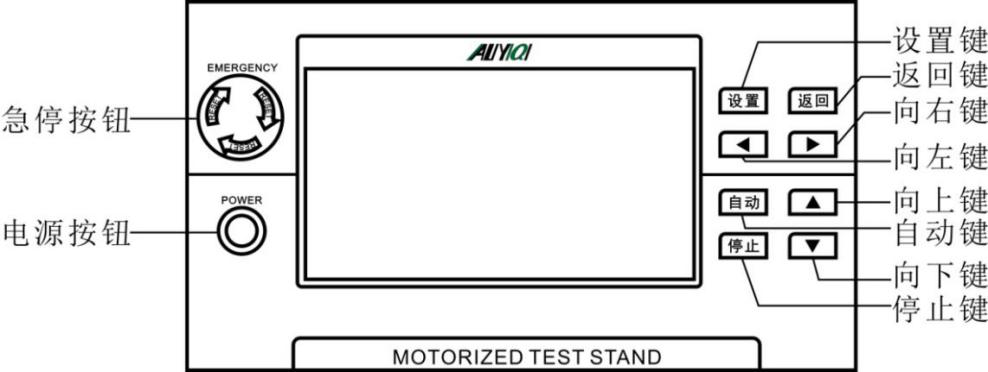

3.2 按鍵說明

3.2.1 急停按鈕：當發生緊急情況時，用戶可按下急停按鈕切斷電源，使儀器停止運轉；若要重新開機，需將急停按鈕向右旋轉釋放后再按電源按鈕開機。

3.2.2 電源按鈕：開/關機鍵。在接通電源的情況下，按下此按鈕后，儀器開機；再次按下，儀器關機。

3.2.3 設置鍵：在測量界面下長按此鍵4秒后松開可進入系統設置界面；短按可切換實時/峰值模式。

3.2.4 返回鍵：清零/返回。在測量界面中按此鍵可使力值清零；長按此鍵4秒后松開可以將當前位移清零；在設置界面中按此鍵可返回退出。

3.2.5 ?(向左)鍵：減速度。短按此鍵，測量界面的“速度”會減小1mm；長按此鍵4秒后松開，測量界面的“速度”會連續減小；在系統設置界面中，按此鍵可選擇數值位數。

3.2.6 ?(向右)鍵：加速度。短按此鍵，測量界面的“速度”會增加1mm；長按此鍵4秒后松開，測量界面的“速度”會連續增加；在系統設置界面中，按此鍵可選擇數值位數。

3.2.7 自動鍵：自動運行鍵。按一下此鍵，啟動自動運行模式且自動方框內會打勾。

3.2.8 停止鍵：長按此鍵4秒后松開進行N、Kgf、Lbf三種單位隨意切換；自動模式下，按一下此鍵，活動塊會停止運行；在系統設置界面中，可用于設置項的切換。

3.2.9 ▲(向上)鍵：向上運行。按一下此鍵，活動塊會向上移動一個“單步距離”；長按此鍵4秒后松開，活動塊會一直向上運行，直到碰到上限位螺釘；在系統設置界面中，此鍵可用來設定數值大小。

3.2.10 ▼(向下)鍵：向下運行。按一下此鍵，活動塊會向下移動一個“單步距離”；長按此鍵4秒后松開，活動塊會一直向下運行，直到碰到下限位螺釘；在系統設置界面中，此鍵可用來設定數值大小。

四、使用和操作

4.1 使用中的操作及說明

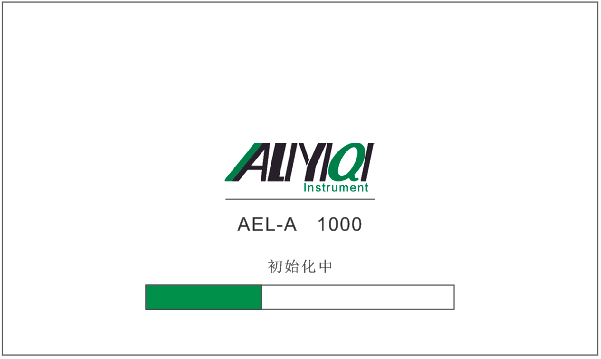

4.1.1 開機顯示

型號規格 測量界面

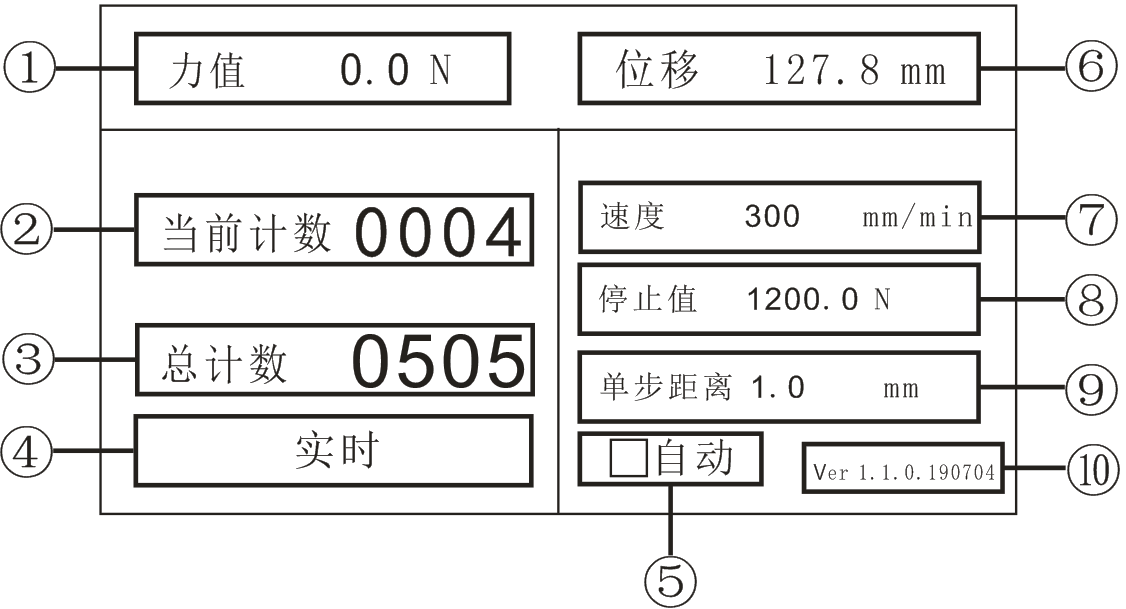

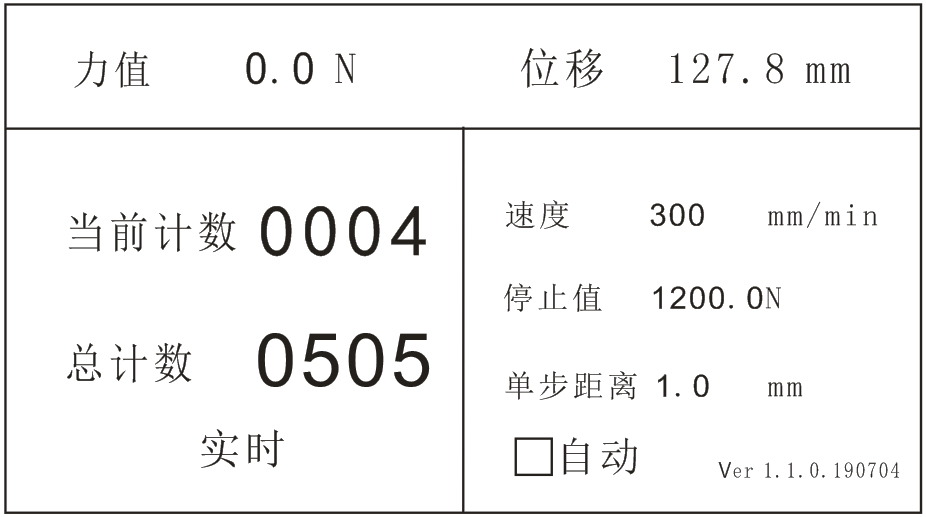

4.1.2測量界面

①測量力值顯示。 ②記錄實時試驗往返運行次數。

③預設自動試驗總次數。 ④測量模式：按“設置”鍵，進行實時峰值相互切換。

⑤自動/手動模式。 ⑥位移值顯示。

⑦預設速度值。 ⑧預設停止值。

⑨手動模式下按一下“▲”或“▼”鍵活動塊會向上或向下移動的距離值。
⑩版本號。

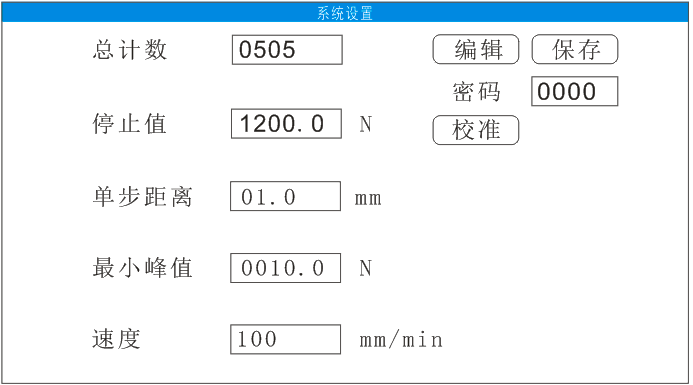

4.1.3 設置界面

在測量界面下長按“設置”鍵4秒后，進入“系統設置”，再按一下“設置”鍵進行數值設置編輯，如下圖所示：

a、總計數：預置值，系統默認值為1，可設定1~9999的范圍內。如：用戶對某一產品進行連續測試，測試次數設置為505次，在測量界面中按“自動”鍵，即可進行505次測試；儀器運行505次后自動停止，總計數只針對自動模式；用戶設置完成后，按“停止”鍵切換到“保存”選項，然后按一下“設置”鍵即可保存設置數值，按“返回”鍵可退出系統設置。

b.停止值：針對自動模式，MAX可設定成滿量程的120%，系統默認值為滿量程。如：將停止值設定為“1200”N，當檢測力值達到1200N時，儀器自動停止運行；用戶設置完成后，按“停止”鍵切換到“保存”選項，然后按一下“設置”鍵即可保存設置數值，按“返回”鍵可退出系統設置。若在自動模式下檢測力值達到停止值，儀器將會停止運行且退出自動模式。

c.單步距離：手動模式下，按一下“上”或“下”鍵，活動塊會向上或向下移動一個“單步距離”，系統默認值為1，單步距離可設0.1-10mm。用戶設置完成后，按“停止”鍵切換到“保存”選項，然后按一下“設置”鍵即可保存設置數值，按“返回”鍵可退出系統設置。

d.MIN峰值：用戶設定檢測MIN峰值，系統默認值為滿量程的1%，范圍可設0-滿量程。用戶設置完成后，按“停止”鍵切換到“保存”選項，然后按一下“設置”鍵即可保存設置數值，按“返回”鍵可退出系統設置。

e.速度：用戶可設定活動塊的上下移動速度值，，系統默認值為100，范圍可設1-300mm/min。用戶設置完成后，按“停止”鍵切換到“保存”選項，然后按一下“設置”鍵即可保存設置數值，按“返回”鍵可退出系統設置。

f.校準：傳感器校準。具體操作方法如下：
f-1. 儀器開機后，在測量界面長按“設置”鍵，進入設置界面；

f-2. 按“停止”鍵2次，按“上▲”、“左?”、“上▲”、“左?”、“上▲”、“左?”、“上▲”；

f-3. 按“停止”鍵，再按“設置鍵”；

f-4. 按“▼或▲鍵”選擇相對應的段位；

f-5. 按“停止”鍵，再按“設置”鍵，掛滿量程砝碼；

f-6. 按“停止”鍵，再按“設置”鍵；

f-7. 按“返回”鍵2次。
備注：密碼：用戶標定密碼，密碼為“1111”，輸入正確密碼后，選擇“校準”選項即可對傳感器進行校準。

4.2 操作步驟

4.2.1 自動模式的使用方法：

⑴、確認已連接好電源線；

⑵、確認急停按鈕是否處于釋放狀態；

⑶、開啟電源按鈕；

⑷、長按“設置”鍵4秒進入系統設置界面，在“總計數”選項上，先按“?”(向右)鍵將光標挪位，再按“▲”(向上)鍵將其調至所需的數字；后按“停止”鍵跳選“停止值”選項，繼續按“?”(向右)鍵將光標挪位，再按“▲”(向上)鍵將其調至所需的數字；

⑸、按“設置”鍵將設置數據保存，后按“返回”鍵回到測量界面；
⑹、按“設置”鍵切換選擇所需測量模式（實時或者峰值）；

⑺、將被測物裝入，上、下限位螺釘進行位置度調節；

⑻、調試0點位置，并按“返回”鍵將力值清零，長按“返回”鍵將位移清零；

⑼、按“自動”鍵將屏幕上的方框內勾打上。

⑽、根據需要調節合適的速度：短按“?”(向左)鍵，速度值減1，長按“?”(向左)鍵，速度值連續減小，直到1為至；短按“?”(向右)鍵，速度值加1，長按“?”(向右)鍵，速度值連續增加，直到300為至；

⑾、后可按“▲”或“▼”鍵開始測試。

4.2.2 手動動模式的使用方法：

⑴、確認已連接好電源線；

⑵、確認急停按鈕是否處于釋放狀態；

⑶、開啟電源按鈕；

⑷、長按“設置”鍵4秒進入系統設置界面，按“停止”鍵跳選“單步距離”選項，我以單步距離為1為例，先按“?”(向右)鍵將光標挪位，再按“▲”(向上)鍵將其調至所需的數字；

⑸、按“設置”鍵將設置數據保存，后按返回鍵回到測量界面；

⑹、按“設置”鍵切換選擇所需測量模式（實時或者峰值）；

⑺、將被測物裝入，按“返回”鍵將力值清零，長按“返回”鍵將位移清零；

⑻、按“自動”鍵將顯示屏上方框內的勾去掉；

⑼、根據需要調節合適的速度：短按“?”(向左)鍵，速度值減1，長按“?”(向左)鍵，速度值連續減小，直到1為至；短按“?”(向右)鍵，速度值加1，長按“?”(向右)鍵，速度值連續增加，直到300為至；

⑽、根據需要，進行0點核準；

⑾、按“▲”或“▼”鍵開始測試。

五、日常維護和保養

5.1 應保持環境清潔，避免有液體、鐵屑等物質侵入儀器內部，損壞電子元件。

5.2 請用柔軟的布來清潔本儀器，將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本儀器（如揮發劑、稀釋劑、酒精等）。

5.3 請勿在以下環境中操作本機

a、潮濕的環境

b、多塵的環境

c、使用油或化學品的地方

d、周圍有震源的地方

5.4 長時間不用時，應拔下電源插頭，做好防塵、防濕處理。

六、隨機附件

1	機臺	1臺
2	電源線（歐式/中式放置其一）	1條
3	說明書	1份
4	檢查證明書	1份
5	合格證及保修卡	1張
6	干燥劑	1包
7	載板	1塊
8	AJJ-023夾具	2個
9	六角螺母M6	2個
10	雙頭螺桿M6*45	2個
11	內六角螺釘M4*10	4顆
12	內六角螺釘M6*16	4顆
13	外六角螺釘M6*25	1顆
14	內六角螺釘M12*30	1顆
15	內六角扳手M4、M6、M12	各1把
16	電腦連接線（USB轉串口連接線）	1條
17	光盤	1份
