電動臥式液壓測試儀

一．概述

50噸電動臥式液壓測試儀采用箱式框架結構，優質碳素結構鋼材料，單出桿雙作用活塞缸施加試驗力，銷軸式鏈接試樣，負荷傳感器測力，高分辨率儀表數據顯示。本機主要適用于鋼絲繩、線纜、吊鉤、鏈條等柔韌件的拉伸強度試驗。

二.電動臥式液壓測試儀附件

◆ 主機1臺；

◆ 電動液壓控制系統1套；

◆ 夾具2個；

◆ 立柱支架8個；

◆ 高精度、高分辨率數顯表1只；

◆ 高精度100KN輪輻式拉力傳感器1只。

三.主要技術參數

◆ 最大試驗力：500KN；

◆ 試驗力準確度：±1%；

◆ 測量空間5000 mm；

◆ 橫向測量空間600 mm；

◆ 液壓站尺寸：1000*800*1100 mm；

◆ 活塞行程：1000mm；

◆ 試驗速度：不小于100mm/min；

◆ 測力方式：負荷傳感器測力；

◆ 主機外形尺寸：約7100×860×882mm（長×寬×高）；

◆ 整機重量約為1200KG；

◆ 配備高精度數顯推拉力計HF-10T；

◆ 最大負荷10T ；

◆ 示值誤差±1％科學測力范圍：10-100%F·S；

◆ N（牛頓）、Kg（公斤）、Ib（英磅）三種計測單位可供選擇、相互換算；

◆ 具有峰值保持，上限值和下限值設置，數據儲存功能。

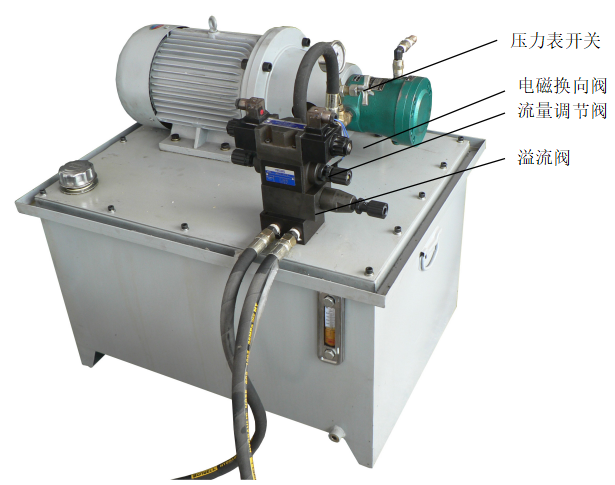

四．使用說明：

1、壓力表開關：主要用于切斷壓力表和油路的連接，或調節開口度大小起著阻止作用，減輕壓力表急劇跳動，防止損壞 .正常情形下為常開狀態；

2、電磁換向閥：自動控制液壓油在油路中的方向；

3、流量調節閥：用來調節流量快慢，順時針旋轉流量減少，逆時針旋轉流量增快；

4、溢流閥：是調節壓力大小的。順時針旋轉壓力增大，逆時針旋轉壓力減小。

五、注意事項：

1、本系統的最高壓力31.5MPA、容量200L、電機功率5.5KW、銘牌上有顯示；

2、使用前必須選用46#抗磨液壓油，加油要達到液位計標示位置；

3、使用溫度在70℃以下，有可能最好在60℃以下；

4、要注意不能有水混入工作油內，還有不同廠家的油也避免混用；要控制每個環節漏油；

5、工作油要三個月檢查一次，已開始劣化的液壓油補充新油并不能延長使用壽命，應全部換新。

6、本設備開始工作時，應檢查電機是否運轉正常，如果沒有油流動的聲音，請檢查電機是否倒轉；

7、本設備采用電動控制方式調整油缸的前進和后推工作，壓力根據被拉物的力值大小可以調節系統壓力；

8、設備運行過程中因受電壓高低或壓力的大小的影響會出現設備澡音大小不穩定均屬于正常運轉；

9、如在使用過程中有任何問題請和我們技術部聯系。
